โมดูลรวมอนาล็อก Allen Bradley 1746-NIO4I SLC 500 ใหม่และต้นฉบับ คุณภาพสูง

อัลเลน แบรดลีย์ 1746-NIO4I โมดูลรวมอนาล็อก SLC 500

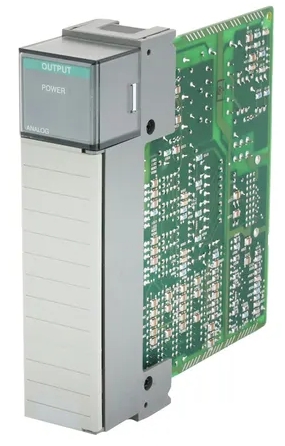

1746-NIO4I เป็นโมดูล I/O อนาล็อกสี่ช่อง SLC 500 โดย Allen-Bradley โมดูลนี้เป็นโมดูลรวมที่มาพร้อมอินพุตสอง (2) จุดและจุดเอาต์พุตสอง (2) จุดในโมดูลสล็อตเดียว มีจุดอินพุตแรงดันไฟฟ้าหรือกระแสไฟฟ้าต่างกัน 2 จุดและเอาต์พุตกระแสไฟฟ้า 2 จุดโดยมีกระแสแบ็คเพลนโดยรวมที่ 55mA ที่ 5 โวลต์และ 14.5mA ที่ 24 โวลต์ จุดต่างๆ มีแรงดันไฟฟ้าโหมดทั่วไปที่ -20 ถึง 20 โวลต์ โดยมีสัญญาณปฏิเสธโมดูลทั่วไปที่ 105 dB ที่ 60 เฮิรตซ์ และสัญญาณปฏิเสธโหมดปกติที่ 55dB ที่ 60 เฮิรตซ์ 1746-NIO4I ใช้ตัวแปลง Sigma-Delta ADC ที่มีความละเอียดของตัวแปลง 16 บิต, +/-1 LSB และความสามารถในการทำซ้ำและความไม่เชิงเส้น 0.01% กระแสอินพุตปกติอยู่ในช่วงระหว่าง -20 และ +20 mA โดยมีอิมพีแดนซ์กระแส 250 โอห์ม และความละเอียด 1.22 A ต่อ LSB 1746-NIO4I มีความแม่นยำโดยรวมอยู่ที่ +/-0.642% ที่ 0 ถึง 60 องศาเซลเซียส โดยมีความแม่นยำของการดริฟท์อยู่ที่ +79 ppm/5 องศาเซลเซียส และค่าเกนสูงสุดและข้อผิดพลาดของการดริฟท์อยู่ที่ +/- 0.556% และ +/- 67ppm/องศาเซลเซียส 1746-NIO4I ยังมีพิกัดแรงดันไฟฟ้าอินพุตอยู่ที่ -10 ถึง 10 โวลต์ DC และอิมพีแดนซ์แรงดันไฟฟ้า 760 KOhms ที่ความละเอียด 305 ไมโครโวลต์ต่อบิตที่มีนัยสำคัญน้อยที่สุด (LSB) นอกจากนี้ยังมีความแม่นยำ +/- 0.504% และความแม่นยำและข้อผิดพลาดของการดริฟท์ที่ +/- 63 ppm/องศาเซลเซียสและ +/- 57 ppm/องศาเซลเซียส 1746-NIO4I ให้แรงดันไฟเกินที่ 220 โวลต์ AC (RMS) หรือ 220 โวลต์ DC (ต่อเนื่อง) เอาต์พุตกระแสไฟฟ้ามีช่วงโหลด 0 ถึง 500mA โดยมีช่วงปกติที่ 0-20 mA และความสามารถเกินช่วง 5% ที่ 2.56348 ไมโครแอมแปร์ต่อความละเอียดสัญญาณ LSB 1746-NIO4I ยังมีความแม่นยำโดยรวมที่ ±0.541% โดยมีความแม่นยำของการดริฟท์ที่ ±70 ppm/องศาเซลเซียสและข้อผิดพลาดของเกนและออฟเซ็ตที่ ±0.516% และ +/-12 LSB โมดูลทั้งหมดมีการแยกสัญญาณที่ผ่านการทดสอบ 500 โวลต์ระหว่างฟิลด์ในสายไปยังการแยกสัญญาณแบ็คเพลน และมีเวลาในการอัปเดตรวม 512 ไมโครวินาทีสำหรับทุกช่อง อุณหภูมิการทำงานของ 1746-NIO4I อยู่ระหว่าง 0 ถึง 60 องศาเซลเซียสที่ความชื้นสัมพัทธ์แบบไม่ควบแน่น 5 ถึง 95%

1746-NIO4I เป็นโมดูลรวมแอนะล็อกที่มีช่องอินพุตแบบไม่แยกแรงดันไฟหรือกระแสสอง (2) ช่อง และช่องเอาต์พุตแรงดันไฟสอง (2) ช่อง โมดูลนี้เป็นโมดูลสล็อตเดี่ยวที่รวมความสามารถด้านอินพุตและเอาต์พุตเข้าด้วยกัน

โมดูลรวมนี้เข้ากันได้กับการใช้งานกับฮาร์ดแวร์ SLC 500 แบบคงที่หรือแบบโมดูลาร์ ติดตั้งโมดูลนี้ในช่องใดก็ได้ในแชสซีหลัก ยกเว้นช่อง 0 ที่มีการติดตั้งคอนโทรลเลอร์ไว้ นอกจากนี้ยังสามารถติดตั้งในโมดูลขยายหรือสถานี I/O ระยะไกลได้อีกด้วย หากใช้ในสถานี I/O ระยะไกล โมดูลนี้อาจไม่สามารถติดตั้งในช่อง 0 ได้ ช่องดังกล่าวสงวนไว้สำหรับอะแดปเตอร์การสื่อสาร เช่น Remote I/O (RIO), Data Highway Plus (DH+) และอะแดปเตอร์การสื่อสารอีเทอร์เน็ต

โมดูลนี้ช่วยประหยัดพื้นที่แผงและเพิ่มช่องที่ใช้งานได้ของแร็ค SLC 500 ได้อย่างสูงสุด โดยเฉพาะในฮาร์ดแวร์แบบโมดูลาร์ โมดูลนี้สามารถติดตั้งในตำแหน่งที่เหมาะสมเพื่อการแบ่งเซกเมนต์ IO ที่เหมาะสม

ช่วงอินพุตปัจจุบันของโมดูลคือ -20 ถึง +20 mA โดยมีค่าพิกัดสูงสุดที่อนุญาตคือ -30 ถึง +30 mA สำหรับอินพุตแรงดันไฟ ช่วงอินพุตที่อนุญาตคือ -10 ถึง +10V dc - 1 LSB อินพุตกระแสจะถูกแปลงเป็นข้อมูลดิบ -16.384 ถึง +16.384 และสัญญาณแรงดันไฟจะถูกแปลงเป็นข้อมูลดิบ -32.768 ถึง +32.767 ความละเอียดของตัวแปลงสำหรับส่วนอินพุตคือ 16 บิต โดยมีค่าความสามารถในการทำซ้ำได้ +/- 1 LSB สำหรับส่วนเอาต์พุต ความละเอียดของตัวแปลงคือ 14 บิต โดยมีค่าความไม่เป็นเชิงเส้น 0.05%

ข้อมูลทางเทคนิคสำหรับ 1746-NIO4I

หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก: 1746-NIO4I

ชุด : เอสแอลซี 500

ประเภทโมดูล : โมดูลรวมอนาล็อก

ข้อมูลอินพุต : 2

ช่วงสัญญาณอินพุต : -20 ถึง +20 mA; -10 ถึง +10V dc

กระแสไฟแบ็คเพลน (24 โวลต์) : 145 มิลลิแอมป์

ช่วงแรงดันไฟขาออก : -10 ถึง +10V dc - 1 LSB

กระแสไฟแบ็คเพลน (5 โวลต์) : (5 โวลต์) 55 มิลลิแอมป์; (24 โวลต์) 145 มิลลิแอมป์

แบนด์วิธ : 10 เฮิรตซ์

เวลาอัปเดต : 512 ไมโครวินาที

ปณิธาน : 16 บิตเข้า 14 บิตออก

ขั้นตอนการตอบสนอง : เข้า 60 มิลลิวินาที ออก 2.5 มิลลิวินาที

การทดสอบการแยกแรงดันไฟฟ้า: 500 โวลต์
