โมดูลเอาท์พุตแอนะล็อก Allen Bradley 1746-NO4V SLC 500 ใหม่และดั้งเดิม คุณภาพสูง

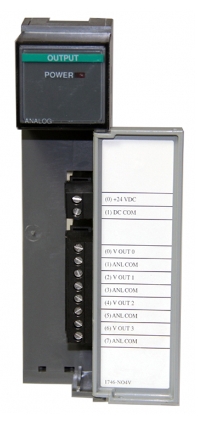

อัลเลน แบรดลีย์ 1746-NO4V โมดูลเอาท์พุตอนาล็อก SLC 500

โมดูลเอาท์พุตแรงดันอนาล็อกมาตรฐาน Allen-Bradley 1746-NO4V เป็นโมดูลเอาท์พุตแรงดันอนาล็อกมาตรฐาน SLC 500 แบบสี่ (4) จุด แบบไม่แยกส่วน มีช่วงเอาท์พุตตั้งแต่ -10 ถึง 10 โวลต์ -1 LSB DC พร้อมกระแสไฟแบ็คเพลน 55 mA ที่ 5 โวลต์ และ 145 mA ที่ 24 โวลต์ สามารถใช้แหล่งจ่ายไฟ 24 VDC ภายนอกกับโมดูลนี้ได้โดยเปิดใช้งาน SW1 ภายนอก หากไฟแบ็คเพลนเพียงพอ อาจใช้ไฟแบ็คเพลนเป็นแหล่งจ่ายไฟของโมดูลนี้แทนแหล่งจ่ายไฟภายนอก โมดูล 1746-NO4V มีสายสนามไปยังแบ็คเพลนแยกที่ 500 โวลต์ DC และรีแอคแตนซ์โหลดสูงสุด 1 µF และกระแสไฟโหลดสูงสุด 10 mA โมดูลนี้เป็นโมดูลที่ปรับเทียบจากโรงงานและใช้รูปแบบการสื่อสารแบบไบนารีทูคอมพลีเมนต์ 16 บิต โมดูล 1746-NO4V บรรจุอยู่ในกล่องแบบเปิดและติดตั้งบนแชสซี 1746 นอกจากนี้ยังติดตั้งไฟแสดงสถานะ LED และบล็อกขั้วต่อแบบถอดได้ (RTB) ขนาดสายไฟที่แนะนำสำหรับโมดูลนี้คือขนาดสายไฟสูงสุด #14 AWG เวลาในการอัปเดตคือ 512 µs สำหรับช่องสัญญาณทั้งหมดที่ขนานกัน และมีเวลาตอบสนองแบบขั้นบันได 2.5 มิลลิวินาทีที่ 95% อุณหภูมิการทำงานของโมดูล 1746-NO4V อยู่ในช่วง 32 ถึง 140 องศาฟาเรนไฮต์ อุณหภูมิขณะไม่ทำงานอยู่ในช่วง -40 ถึง 185 องศาฟาเรนไฮต์ และความชื้นสัมพัทธ์ที่ไม่ควบแน่นสำหรับการทำงานและการจัดเก็บคือ 5 ถึง 95% โมดูล 1746-NO4V มีค่าดริฟท์ความแม่นยำโดยรวมสูงสุดที่ +/- 54 ppm/องศาเซลเซียสเต็มสเกล

โมดูล 1746-NO4V เป็นโมดูลเอาต์พุตแอนะล็อกของ Programmable Logic Controller (PLC) ซึ่งเป็นส่วนหนึ่งของแพลตฟอร์มผลิตภัณฑ์ SLC 500 ช่องเอาต์พุตของโมดูลนี้สร้างสัญญาณแรงดันไฟฟ้าตั้งแต่ -10 ถึง +10VDC

เมื่อติดตั้งโมดูลนี้เข้ากับแชสซี อาจใช้แนวทางบางประการในการกำหนดตำแหน่งสล็อตหรือแชสซีที่เหมาะสมของโมดูล โดยพิจารณาจากปัจจัยทั่วไปสอง (2) ประการ เช่น อุณหภูมิแวดล้อมและสัญญาณรบกวนทางไฟฟ้า สำหรับสัญญาณรบกวนทางไฟฟ้า ขอแนะนำให้ติดตั้งโมดูลห่างจากไฟ AC หรือแรงดันไฟฟ้า DC ระดับสูง นอกจากนี้ ควรติดตั้งโมดูลนี้ให้ห่างจากแหล่งจ่ายไฟของระบบ สำหรับการพิจารณาอุณหภูมิแวดล้อม แชสซีที่ใกล้กับส่วนล่างของกล่องมากที่สุดคือแชสซีที่แนะนำในการติดตั้ง

โมดูลนี้ไม่รองรับการถอดออกภายใต้แหล่งจ่ายไฟ ห้ามถอดโมดูลนี้ออกในขณะที่มีไฟฟ้าเข้า เพราะอาจเกิดอาร์คไฟฟ้าขึ้น ซึ่งจะทำให้วงจรอิเล็กทรอนิกส์เสียหายได้ โมดูลนี้สามารถติดตั้งพร้อมกับบล็อกขั้วต่อแบบถอดได้ (RTB) ที่ติดตั้งไว้ที่แผงด้านหน้าได้ ใช้สายไฟขนาด 14 AWG และจำกัดสายไฟไม่เกินสอง (2) เส้นที่ต่อปลายในขั้วต่อเดียวกัน เพื่อให้มีพื้นที่ในการแก้ไขปัญหา ตลอดจนสามารถปิดฝาครอบโมดูลได้ เอาต์พุตแอนะล็อกอาจได้รับมอบหมายให้กับเอาต์พุตของตัวควบคุม PID ซึ่งเป็นผลลัพธ์ของการดำเนินการทางคณิตศาสตร์หรือค่าที่ป้อนด้วยตนเองจากอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) หรือการควบคุมดูแลและการรวบรวมข้อมูล (SCADA) เอาต์พุตเหล่านี้เป็นแหล่งคำสั่งควบคุม นอกจากนี้ยังอาจใช้เพื่อส่งสัญญาณซ้ำสำหรับการอ้างอิงอุปกรณ์อื่นเพื่อนำไปใช้กับแอปพลิเคชันการตรวจสอบ การบันทึก และการแปลง สำหรับตัวควบคุมแบบสแตนด์อโลนที่ต้องการการประสานงานการควบคุม เช่น ฟังก์ชันการแบ่งปันโหลด อาจใช้เอาต์พุตแอนะล็อกเพื่อส่งสัญญาณอ้างอิงของตัวควบคุมและอุปกรณ์ที่เกี่ยวข้องทั้งหมด

ข้อมูลทางเทคนิคสำหรับ 1746-NO4V

หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก: 1746-NO4V

ชุด : เอสแอลซี 500

ประเภทโมดูล: โมดูลเอาท์พุตแบบอะนาล็อก

กระแสไฟแบ็คเพลน (5 โวลต์) : 55 มิลลิแอมป์

เอาท์พุต : สี่ (4)

กระแสไฟแบ็คเพลน (24 โวลต์) : 145 มิลลิแอมป์

แรงดันไฟขาออก : -10 ถึง +10VDC

เอาท์พุตเต็มสเกล: 10 โวลต์ดีซี

วิธีการแปลง :บันได R-2R

การเข้ารหัสแรงดันไฟฟ้าขาออก: -32,768 ถึง +32,764

เวลาอัปเดต : 512 ไมโครวินาที

กระแสไฟแบ็คเพลน : (5 โวลต์) 55 มิลลิแอมป์; (24 โวลต์ DC) 145 มิลลิแอมป์

ปณิธาน : 14 บิต

ขั้นตอนการตอบสนอง : 2.5 มิลลิวินาที

ตัวบ่งชี้ : ไฟ LED

อุณหภูมิแวดล้อมในการทำงาน : 0 ถึง 60 องศาเซลเซียส

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก

4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2、การรับประกัน: 1 ปี

3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
