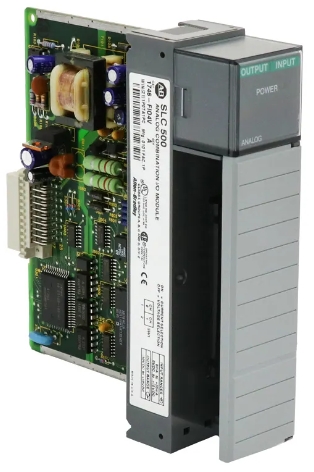

อัลเลน แบรดลีย์ 1746-FIO4V โมดูลรวมอนาล็อก SLC 500
โมดูลรวมแอนะล็อกเร็ว SLC 500 รุ่น 1746-FIO4V มีสี่ (4) ช่อง โดยเฉพาะอย่างยิ่ง โมดูลนี้มีช่องอินพุตแอนะล็อกเร็ว แรงดันไฟหรือกระแสไฟแบบต่างสอง (2) ช่อง ซึ่งเลือกได้ตามช่อง และเอาต์พุตแรงดันไฟสอง (2) ช่องซึ่งจัดกลุ่มเข้าด้วยกัน ช่องอินพุตมีช่วงอินพุต 0-20 mA แรงดันไฟอินพุตสัมบูรณ์สูงสุด +/- 7.5V DC หรือ 7.5V AC RMS กระแสอินพุตสัมบูรณ์สูงสุด 0-30 mA ช่องเอาต์พุตของโมดูลนี้มาพร้อมกับ LSB -10 ถึง +10VDC -1 นอกจากนี้ โมดูล 1746-FIO4V ยังมาพร้อมกับสายฟิลด์ไปยังแบ็กเพลนไอโซเลชั่น 500V DC
โมดูลนี้มาพร้อมกับไฟ LED แสดงสถานะ 1746-FIO4V ใช้การติดตั้งบนแชสซีและปิดล้อมด้วยกล่องแบบเปิด โดยโมดูล 1746-FIO4V เข้ากันได้กับสายเชื่อมต่อ 14 AWG ความชื้นสัมพัทธ์ที่ไม่เกิดการควบแน่นอยู่ที่ 5-95%
Allen-Bradley 1746-FIO4V เป็นโมดูลแบบผสมผสานอนาล็อกที่รวดเร็วซึ่งมีช่องอินพุตกระแสไฟฟ้าสอง (2) ช่องและช่องเอาต์พุตแรงดันไฟฟ้าสอง (2) ช่อง โมดูลนี้ใช้สำหรับแพลตฟอร์มคอนโทรลเลอร์ SLC 500 จาก Rockwell Automation โดยเฉพาะ
ช่วงกระแสอินพุตของโมดูลคือ 0 ถึง 20 mA ตามปกติและสูงสุด 0-30mA โดยแต่ละช่องสามารถกำหนดค่าสัญญาณมาตรฐานไฟฟ้าได้ 0-20 mA หรือ 4-20 mA หากกำหนดค่าสำหรับอินพุตแรงดันไฟฟ้า ช่วงแรงดันอินพุตคือ 0 ถึง 10VDC โดยมีสัญญาณมาตรฐานที่กำหนดค่าได้ 0 ถึง 5VDC, 1 ถึง 5 VDC และ 0 ถึง 10VDC อินพุตแอนะล็อกนี้แสดงถึงตัวแปรกระบวนการ (PV) ของกระบวนการ ไม่ว่าจะเป็นลูปเปิด ลูปปิด หรือลูปตรวจสอบ โดยทั่วไป สัญญาณแอนะล็อกที่รับได้จะถูกปรับสภาพให้แปลงเป็นหน่วยวิศวกรรม ซึ่งรู้จักกันทั่วไปในชื่อ Scaling
ช่วงเอาต์พุตแอนะล็อกของโมดูลคือ -10 ถึง +10VDC นอกจากนี้ยังสามารถกำหนดค่าให้เอาต์พุตแรงดันไฟฟ้ามาตรฐาน 0 ถึง 5 VDC, 1 ถึง 5 VDC, 0 ถึง 10VDC และ -10 ถึง 10VDC เอาต์พุตแอนะล็อกอาจมาจากการคำนวณภายใน ตรรกะการปรับขนาด หรือเอาต์พุตของการควบคุม Proportional-Integral-Derivative (PID) เอาต์พุตนี้อาจใช้เพื่อควบคุมการปรับมอดูเลตของวาล์ว ไดรฟ์ความถี่แปรผัน (VFD) ตัวกำหนดตำแหน่ง ตัวแปลง และทรานสดิวเซอร์ ตลอดจนอินเทอร์เฟซกับตัวบ่งชี้ เครื่องบันทึกข้อมูล และเครื่องบันทึก
เมื่อติดตั้งโมดูลนี้เข้ากับแชสซี ให้คำนึงถึงผลกระทบของอุณหภูมิแวดล้อมและสัญญาณรบกวนทางไฟฟ้า ให้ติดตั้งโมดูลนี้ให้ห่างจากแรงดันไฟฟ้ากระแสสลับหรือแรงดันไฟฟ้ากระแสตรงระดับสูง ห่างจากแหล่งจ่ายไฟของแร็ค หรือในแร็ค IO ที่มีอุณหภูมิแวดล้อมสูงกว่า
ข้อมูลทางเทคนิคสำหรับ 1746-FIO4V
หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก: 1746-FIO4V
ชุด : เอสแอลซี 500
ข้อมูลอินพุต : 2
ประเภทโมดูล : โมดูลรวมอนาล็อก
เอาท์พุต : 2
จำนวนอินพุต : สอง (2)
กระแสไฟแบ็คเพลน (5 โวลต์) : 55 มิลลิแอมป์
ประเภทสัญญาณอินพุต : แรงดันไฟฟ้า / กระแสไฟฟ้า
กระแสไฟแบ็คเพลน (24 โวลต์) : 150 มิลลิแอมป์
ช่วงสัญญาณอินพุต : 0…20 mA (ชื่อ); 0…30 มิลลิแอมป์ (สูงสุด)
บี : 7 กิโลเฮิรตซ์
ประเภทสัญญาณเอาท์พุต : แรงดันไฟฟ้า
ช่วงสัญญาณเอาท์พุต : –10 … 10V – 1 LSB (ปกติ)
เวลาอัปเดต : 512 ไมโครวินาที
กระแสไฟแบ็คเพลน : (5 โวลต์) 55 มิลลิแอมป์; (24 โวลต์) 150 มิลลิแอมป์
ขั้นตอนการตอบสนอง :เข้า 100 มิลลิวินาที ออก 2.5 มิลลิวินาที
ปณิธาน : 12 บิตเข้า 14 บิตออก
