SMC CDQ2B 25-15 DZ ใหม่และต้นฉบับคุณภาพสูง

CDQ2B 25-15 ดซ.

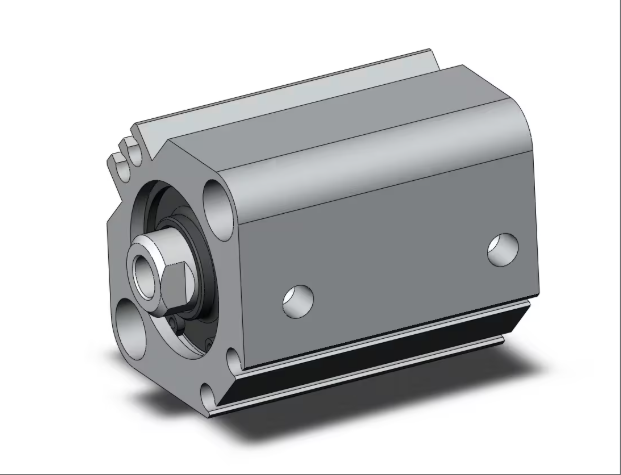

ผลิตภัณฑ์รุ่น CDQ2B25-15DZ เป็นกระบอกสูบบางที่อยู่ในซีรีส์ CQ2 โดยใช้การออกแบบแบบลูกสูบเดี่ยวที่ทำงานสองทิศทางและทำให้เกิดการเคลื่อนที่เชิงเส้นแบบสองทิศทางของลูกสูบผ่านระบบขับเคลื่อนด้วยอากาศอัด เส้นผ่านศูนย์กลางกระบอกสูบคือ 25 มม. ระยะชักคือ 15 มม. และวัสดุหลักคือโลหะผสมอลูมิเนียมซึ่งผสมผสานลักษณะน้ำหนักเบาและความแข็งแรงสูงเพื่อตอบสนองความต้องการของรูปแบบพื้นที่กะทัดรัด กระบอกสูบติดตั้งด้วยวงแหวนแม่เหล็กและรองรับการติดตั้งสวิตช์แม่เหล็ก (ซึ่งต้องติดตั้งแยกต่างหาก) ทำให้สามารถใช้งานฟังก์ชันตรวจจับตำแหน่งได้ง่าย โดยใช้วิธีการติดตั้งมาตรฐานแบบรูทะลุ จึงติดตั้งบนพื้นผิวของอุปกรณ์ได้ง่าย ผลิตภัณฑ์นี้ติดตั้งด้วยการออกแบบเบาะเพื่อลดเสียงกระทบของก้านลูกสูบและยืดอายุการใช้งาน ช่วงอุณหภูมิในการทำงานคือ -10 ℃ ถึง 60 ℃ โดยมีความต้านทานแรงดันสูงสุดที่ 1.0MPa เข้ากันได้กับอากาศเป็นตัวขับเคลื่อนและไม่ต้องใช้การหล่อลื่นเพิ่มเติม ทำให้การบำรุงรักษาสะดวก นอกจากนี้ การออกแบบช่องติดตั้งสวิตช์แม่เหล็กยังรองรับการติดตั้งสวิตช์แม่เหล็กขนาดเล็กบนทั้งสองด้านของส่วนที่มีเส้นผ่านศูนย์กลางกระบอกสูบ Φ 12- Φ 25 หรือบนทั้งสี่ด้านของส่วนที่มีเส้นผ่านศูนย์กลางกระบอกสูบ Φ 32- Φ 100 และสวิตช์แม่เหล็กจะไม่ยื่นออกมาจากพื้นผิว ซึ่งช่วยปรับปรุงการใช้พื้นที่และการรวมระบบให้ดียิ่งขึ้น มีการใช้กันอย่างแพร่หลายในสถานการณ์อุตสาหกรรม เช่น เครื่องจักรการผลิตและบรรจุภัณฑ์อิเล็กทรอนิกส์ที่จำเป็นต้องมีการย่อขนาดอุปกรณ์อย่างเข้มงวดและการทำงานที่ราบรื่น

ข้อมูลทางเทคนิคสำหรับ CDQ2B 25-15 ดซ.

พารามิเตอร์โครงสร้างพื้นฐาน

รุ่น : CDQ2B25-15DZ

ซีรี่ส์: ซีรี่ส์ CQ2

โหมดการทำงาน: ดับเบิลแอ็คชั่น, ซิงเกิลร็อด

เส้นผ่านศูนย์กลางกระบอกสูบ: 25มม.

การเดินทาง: 15มม.

วิธีการติดตั้ง: การติดตั้งแบบทะลุ (มาตรฐาน) โดยที่ "B" ในการระบุรุ่นนั้นหมายถึงรูปแบบการติดตั้งนี้ ซึ่งง่ายต่อการผสานรวมและติดตั้ง

มีวงแหวนแม่เหล็กในตัว: "D" ในรุ่นนี้ระบุว่ากระบอกสูบมีวงแหวนแม่เหล็กในตัว ซึ่งสามารถรองรับการติดตั้งสวิตช์แม่เหล็กและอำนวยความสะดวกในฟังก์ชันตรวจจับตำแหน่ง

ช่องติดตั้งสวิตช์แม่เหล็ก: Z แสดงถึงรูปแบบของช่องติดตั้งสวิตช์แม่เหล็ก ซึ่งรองรับการติดตั้ง 2 ด้านในส่วนที่มีเส้นผ่านศูนย์กลางกระบอกสูบ Φ 12- Φ 25 และการติดตั้ง 4 ด้านในส่วนที่มีเส้นผ่านศูนย์กลางกระบอกสูบ Φ 32- Φ 100 และสวิตช์แม่เหล็กจะไม่ยื่นออกมาจากพื้นผิว ช่วยปรับปรุงการใช้พื้นที่

2、พารามิเตอร์ประสิทธิภาพ

ของเหลวที่ใช้: อากาศ

แรงดันทดสอบความต้านทานแรงดัน: 1.5MPa

แรงดันใช้งานสูงสุด: 1.0MPa

แรงดันใช้งานขั้นต่ำ: 0.05MPa

สภาพแวดล้อมและอุณหภูมิของของไหล:

เมื่อไม่มีสวิตช์แม่เหล็ก: -10 ℃ ถึง 70 ℃ (ไม่แข็งตัว)

เมื่อติดตั้งสวิตช์แม่เหล็ก: -10 ℃ ถึง 60 ℃ (ไม่แข็งตัว)

การหล่อลื่น: ไม่จำเป็น

ความเร็วลูกสูบ: 50-500มม./วินาที

ความคลาดเคลื่อนในการเดินทาง: 0 ถึง 1 มม.

ขนาดอินเทอร์เฟซ: มีข้อกำหนดต่างๆ เช่น M5 × 0.8, 1/8, 1/4, 3/8 เป็นต้น เพื่อตอบสนองความต้องการท่อที่แตกต่างกัน

เกลียวปลายก้าน:

ประเภท : M (เกลียวนอก)

ขนาด : M6 × 1.0

3、วัสดุและโครงสร้าง

วัสดุฝาสูบด้านก้านสูบ: โลหะผสมอลูมิเนียม

วัสดุกระบอกสูบ: โลหะผสมอลูมิเนียม

วัสดุแกนลูกสูบ: สแตนเลส

วัสดุลูกสูบ: โลหะผสมอลูมิเนียม

วัสดุน็อตปลายก้าน: เหล็กกล้าคาร์บอน

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก

4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2、การรับประกัน: 1 ปี

3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
