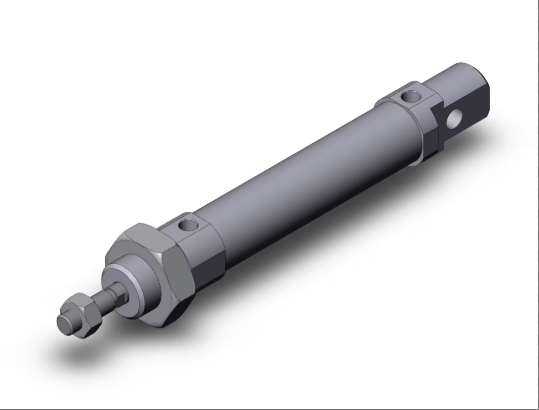

SMC CD85N16-40-B ใหม่และต้นฉบับคุณภาพสูง

ซีดี85เอ็น16-40-บี

รุ่น CD85N16-40-B เป็นกระบอกสูบแบบก้านเดี่ยวที่ทำงานสองทิศทางซึ่งเป็นไปตามมาตรฐาน ISO มีการออกแบบที่กะทัดรัดด้วยรูปทรงกระบอกบาง เส้นผ่านศูนย์กลางกระบอกสูบ 16 มม. และระยะชัก 40 มม. วัสดุหลักคือโลหะผสมอลูมิเนียม ซึ่งผสมผสานคุณสมบัติน้ำหนักเบาและความแข็งแรงสูง และเหมาะสำหรับอุปกรณ์อัตโนมัติที่มีพื้นที่จำกัด วงแหวนแม่เหล็กในตัวรองรับการติดตั้งสวิตช์แม่เหล็ก ทำให้สามารถใช้งานฟังก์ชันตรวจจับตำแหน่งได้ง่าย การใช้ฝาปิดปลายอะลูมิเนียมอโนไดซ์แบบโค้งสองครั้ง ปลอกสแตนเลส และโครงสร้างก้านลูกสูบ ช่วยเพิ่มความทนทานต่อการกัดกร่อนและฝุ่นละออง เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่มีฝุ่นละอองหรือความชื้น กระบอกสูบมีน็อตล็อกก้านลูกสูบและน็อตยึดปลาย ทำให้กระบวนการติดตั้งง่ายขึ้น ซีลปะเก็นยางสังเคราะห์ที่มีแรงเสียดทานต่ำในตัว ช่วยให้ทำงานด้วยความเร็วได้ถึง 1,500 มม./วินาที ตอบสนองข้อกำหนดของการเคลื่อนที่แบบลูกสูบด้วยความเร็วสูง ผลิตภัณฑ์นี้รองรับอินเทอร์เฟซแบบเกลียว M5 × 0.8 โดยมีช่วงอุณหภูมิการทำงานตั้งแต่ -20 ℃ ถึง 80 ℃ และความต้านทานแรงดันสูงสุด 1.0MPa ช่วยลดเสียงจากแรงกระแทกโดยใช้แผ่นรองกันกระแทกและการออกแบบที่ลดแรงกระแทก และใช้กันอย่างแพร่หลายในสถานการณ์อุตสาหกรรม เช่น เครื่องจักรการผลิตและบรรจุภัณฑ์อิเล็กทรอนิกส์ที่ต้องมีข้อกำหนดที่เข้มงวดสำหรับการย่อขนาดอุปกรณ์และการทำงานที่ราบรื่น

ข้อมูลทางเทคนิคสำหรับ ซีดี85เอ็น16-40-บี

พารามิเตอร์โครงสร้างพื้นฐาน

รุ่น : CD85N16-40-B

ซีรีส์: ซีรีส์ C85 สอดคล้องกับมาตรฐาน ISO 6432

เส้นผ่านศูนย์กลางกระบอกสูบ: 16มม.

การเดินทาง: 40มม.

วัสดุหลัก: ทำจากแกนลูกสูบสแตนเลสและฝาปิดปลายอะลูมิเนียมอโนไดซ์โค้งสองชั้น มีคุณสมบัติทนทานต่อการกัดกร่อนและฝุ่นละอองได้ดี เหมาะสำหรับใช้ในสภาพแวดล้อมที่มีฝุ่นละออง

วิธีการติดตั้ง: แบบพื้นฐาน (ยังเป็นแบบรวมต่างหูข้างเดียวด้วย) ติดตั้งง่ายและประหยัดพื้นที่

รูปแบบการปิดผนึก: ปิดผนึกปะเก็นยางสังเคราะห์ในตัว การออกแบบแรงเสียดทานต่ำ การทำงานราบรื่น

2、พารามิเตอร์ประสิทธิภาพ

โหมดการทำงาน: การทำงานแบบสองทิศทาง ช่วยให้ลูกสูบเคลื่อนที่เป็นเส้นตรงแบบสองทิศทางโดยผ่านอากาศอัด

ช่วงความดันการทำงาน:

แรงดันใช้งานขั้นต่ำ: 0.05MPa

แรงดันใช้งานสูงสุด: 1.0MPa

รับรองความทนทานต่อแรงดัน: 1.5MPa

ช่วงอุณหภูมิในการทำงาน: -10 ℃ ถึง 60 ℃ สามารถปรับให้เข้ากับการเปลี่ยนแปลงอุณหภูมิในสภาพแวดล้อมอุตสาหกรรมทั่วไปได้

ใช้ของเหลว: อากาศ ไม่ต้องใช้การหล่อลื่นเพิ่มเติม ทำให้กระบวนการบำรุงรักษาง่ายขึ้น

รูปแบบบัฟเฟอร์: บัฟเฟอร์เบาะ (มาตรฐาน) ช่วยลดเสียงกระทบของแกนลูกสูบและยืดอายุการใช้งานของกระบอกสูบ

ช่วงความเร็วลูกสูบ: 50 มม./วินาที ถึง 1,500 มม./วินาที รองรับสภาวะการทำงานความเร็วสูงหรือความเร็วต่ำ และปรับให้เข้ากับความต้องการจังหวะการเคลื่อนไหวที่แตกต่างกัน

ค่าเบี่ยงเบนที่อนุญาตของความยาวการเดินทาง: 0 มม. เพื่อให้แน่ใจว่ามีการระบุตำแหน่งซ้ำอย่างแม่นยำ

3、 พารามิเตอร์อินเทอร์เฟซและการติดตั้ง

เส้นผ่านศูนย์กลางท่อ (พอร์ตแรงดันอากาศ): M5 × 0.8 เข้ากันได้กับอินเทอร์เฟซท่อลมมาตรฐาน

ประเภทของเกลียวทะลุ: เกลียวชนิด M เชื่อมต่อกับข้อต่อหรือกลุ่มวาล์วได้ง่าย

รูปร่างปลายแกน: เกลียวภายนอก ขนาด M6 × 1 เพื่อความสะดวกในการเชื่อมต่อกับโหลด

ความเข้ากันได้ของสวิตช์แม่เหล็ก: สวิตช์ที่ไม่ใช่แม่เหล็ก (พร้อมวงแหวนแม่เหล็กในตัวรุ่น D) ต้องใช้เซ็นเซอร์แม่เหล็กเพิ่มเติมเพื่อให้สามารถตรวจจับตำแหน่งได้

วิธีการติดตั้งสวิตช์แม่เหล็ก: ประเภทการติดตั้งแบบแผ่นเหล็ก (ประเภท B) ปรับตำแหน่งสวิตช์แม่เหล็กได้ง่าย

4、อุปกรณ์เสริมและอุปกรณ์เสริม

น็อตล็อคแกนลูกสูบ: รวมอยู่ด้วยเพื่อยึดตำแหน่งแกนลูกสูบได้อย่างง่ายดาย

น็อตยึดปลาย: รวมอยู่เพื่อให้กระบวนการติดตั้งง่ายขึ้น

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก

4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2、การรับประกัน: 1 ปี

3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
