Festo QS-3/8-8 ข้อต่อแบบกด สินค้าใหม่

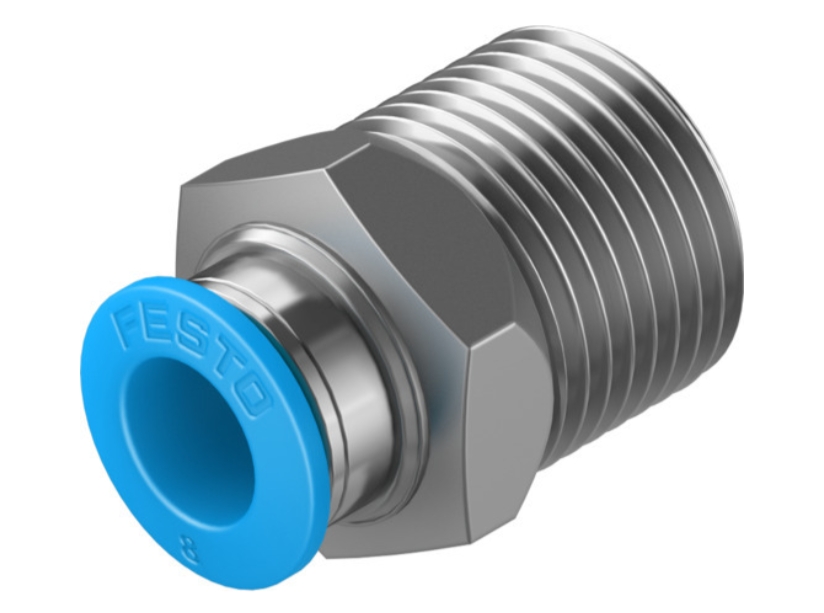

เฟสโต้ ข้อต่อสวมเร็ว QS-3/8-8

คำอธิบาย

ข้อต่อ Quick Star QS เป็นระบบข้อต่อแบบกดสะดวกสำหรับอากาศอัดและน้ำ โดยมีข้อต่อมาตรฐานและข้อต่อแบบฟังก์ชันให้เลือกมากกว่า 1,000 แบบ อะแดปเตอร์เกลียวตัวผู้กับท่อคุณภาพสูงเหล่านี้มีเกลียวและเส้นผ่านศูนย์กลางให้เลือกหลายแบบ ทั้งแบบเมตริก เกลียวขนาน G หรือเกลียวเรียว R เพื่อให้เหมาะกับการเชื่อมต่อทุกรูปแบบ

ข้อมูล

• ความยืดหยุ่นสูงสุดสำหรับอุปกรณ์ลมแต่ละชิ้น

• ติดตั้งได้ง่าย รวดเร็ว และง่ายดายด้วยการกด

• รูปแบบการเชื่อมต่อแบบเกลียวเข้ากับท่อ (ท่อยาง) สำหรับใช้ในงานลม

• ช่วงอุณหภูมิการทำงานกว้างตั้งแต่ -10 ถึง +80°C

• ช่วงแรงดันลมสูงสุด 14 บาร์

• มีขนาดเกลียวและเส้นผ่านศูนย์กลางของขั้วต่อให้เลือกหลากหลาย

• ทองเหลืองชุบนิกเกิลที่แข็งแรงทนทานต่อการกัดกร่อนสูง

ข้อมูลทางเทคนิค

ขนาด:มาตรฐาน

ขนาดที่กำหนด-7 มม.

ชนิดของซีลปลั๊กเกลียว-การเคลือบ

ตำแหน่งการติดตั้ง-ไม่จำเป็น

ออกแบบ-การออกแบบแบบตรง

ขนาดของบรรจุภัณฑ์-10

ออกแบบ-หลักการผลัก-ดึง

แรงดันการทำงานครอบคลุมช่วงอุณหภูมิ--0.095 เมกะปาสคาล ... 0.6 เมกะปาสคาล

แรงดันการทำงานครอบคลุมช่วงอุณหภูมิ--0.95 บาร์ ... 6 บาร์

แรงดันการทำงานครอบคลุมช่วงอุณหภูมิ--13.775 ปอนด์ต่อตารางนิ้ว ... 87 ปอนด์ต่อตารางนิ้ว

แรงดันการทำงานขึ้นอยู่กับอุณหภูมิ--0.095 เมกะปาสคาล ... 1.4 เมกะปาสคาล

แรงดันการทำงานขึ้นอยู่กับอุณหภูมิ--0.95 บาร์ ... 14 บาร์

แรงดันการทำงานขึ้นอยู่กับอุณหภูมิ--13.775 ปอนด์ต่อตารางนิ้ว ... 203 ปอนด์ต่อตารางนิ้ว

หมายเหตุเกี่ยวกับแรงดันใช้งาน：น้ำ: สูงสุด 0.6 MPa ที่สูงสุด 50°C

ตัวกลางการทำงาน: อากาศอัดตามมาตรฐาน ISO 8573-1:2010 [7:-:-] น้ำ (ของเหลว ไม่มีน้ำแข็ง)

หมายเหตุเกี่ยวกับการใช้งานและตัวกลางนำร่อง: การทำงานด้วยการหล่อลื่นเป็นไปได้

ระดับความต้านทานการกัดกร่อน CRC：1 - ความเครียดการกัดกร่อนต่ำ

ความสอดคล้องของ LABS (PWIS): VDMA24364-B1/B2-L

ระดับห้องคลีนรูม：คลาส 4 ตามมาตรฐาน ISO 14644-1

อุณหภูมิแวดล้อม：-10°C ... 80°C

แรงบิดที่กำหนด: 15.5 นิวตันเมตร

ความคลาดเคลื่อนของแรงบิดขันที่กำหนด: ± 20%

น้ำหนักผลิตภัณฑ์：25 กรัม

ประเภทการติดตั้ง: หกเหลี่ยมภายนอก ขนาด 17 มม.

การเชื่อมต่อแบบลม พอร์ต 1：เกลียวตัวผู้ R3/8

การเชื่อมต่อแบบลม พอร์ต 2：สำหรับท่อที่มีเส้นผ่านศูนย์กลางภายนอก 8 มม.

สีของแหวนปลดล็อค：สีน้ำเงิน

หมายเหตุเกี่ยวกับวัสดุ：เป็นไปตาม RoHS

วัสดุตัวเรือน: ทองเหลือง ชุบนิกเกิล

แหวนปลดวัสดุ: POM

วัสดุซีลท่อ：NBR

วัสดุของท่อแคลมป์: สแตนเลสสตีลอัลลอยด์สูง

ค้นหาอุปกรณ์เสริมที่สมบูรณ์แบบเพื่อทำให้การประกอบผลิตภัณฑ์ของคุณเสร็จสมบูรณ์

ปุน-เอช-8X1,25-บีแอล

ยู-1/4

MSSD-EB

ยู-1/8
