Festo DGST-10-10-PA ใหม่และต้นฉบับ คุณภาพสูง

ดีจีเอสที-10-10-พีเอ

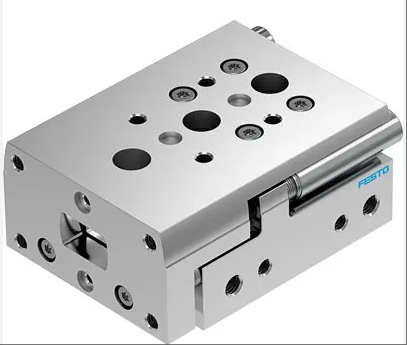

Festo DGST-10-10-PA เป็นกระบอกสูบแบบสไลด์ขนาดเล็กที่ออกแบบมาโดยเฉพาะสำหรับการใช้งานระบบอัตโนมัติที่มีความแม่นยำ โดยมีคุณสมบัติหลักๆ ดังนี้:

โครงสร้างและประสิทธิภาพการทำงาน: ใช้โครงสร้างส้อมเปลี่ยนเกียร์แบบลูกสูบคู่ ร่วมกับรางนำทางลูกปืนแบบหมุนเวียน เพื่อให้มีความแข็งแกร่งสูงและการเคลื่อนที่แบบลูกสูบเชิงเส้นที่มีแรงเสียดทานต่ำ ช่วงชักคือ 10 มม. ค่าแรงเชิงทฤษฎีสูงสุดคือ 94 นิวตัน (ที่ 6 บาร์) และความแม่นยำในการทำซ้ำคือ ≤ 0.3 มม. ตอบสนองข้อกำหนดด้านการวางตำแหน่งที่แม่นยำ

บัฟเฟอร์และการตรวจจับ: ทั้งสองด้านมีวงแหวน/แผ่นบัฟเฟอร์ยืดหยุ่น และสามารถเลือกบัฟเฟอร์ไฮดรอลิก (เช่น รุ่น DGST-Y12) เพื่อดูดซับแรงกระแทกได้อย่างมีประสิทธิภาพ รองรับการตรวจจับตำแหน่งสวิตช์ระยะใกล้เพื่อให้ได้การตอบรับตำแหน่งเทอร์มินัลที่แม่นยำ

การติดตั้งและความเข้ากันได้: วิธีการติดตั้งที่ยืดหยุ่น ปรับให้เข้ากับสถานการณ์อัตโนมัติต่างๆ วัสดุทำงานคืออากาศอัดที่เป็นไปตามมาตรฐาน ISO 8573-1:2010 มีช่วงแรงดันการทำงาน 0.1-0.8 MPa และอุณหภูมิแวดล้อม -10 °C ถึง +60 °C

พื้นที่การใช้งาน: ใช้กันอย่างแพร่หลายในการประกอบอิเล็กทรอนิกส์ เครื่องจักรเบา เทคโนโลยีการจับ และสถานการณ์อื่นๆ เช่น หน่วยหยิบและวาง อุปกรณ์จัดตำแหน่งแม่นยำ และระบบกดพอดี

รุ่นนี้เป็นตัวเลือกที่เหมาะสำหรับการควบคุมการเคลื่อนที่เชิงเส้นในอุปกรณ์อัตโนมัติ เนื่องจากมีการออกแบบที่กะทัดรัด ความแม่นยำสูง และความน่าเชื่อถือ

ข้อมูลทางเทคนิคสำหรับดีจีเอสที-10-10-พีเอ

รุ่น : DGST-10-10-PA

ประเภท: กระบอกโต๊ะเลื่อนพร้อมแกนนำทาง

เส้นผ่านศูนย์กลางกระบอกสูบ: 20มม. (สัมพันธ์กับเส้นผ่านศูนย์กลางลูกสูบ)

การเดินทาง: 10มม.

วิธีการติดตั้ง : แบบติดตั้งถาวร (แบบพื้นฐาน)

วิธีการหล่อลื่น: ไม่มีกระบอกจ่ายน้ำมัน

พารามิเตอร์ประสิทธิภาพ

แรงดันการทำงาน: 0.1 MPa~1 MPa (1 บาร์~8 บาร์ ช่วงแรงดันตามตัวเลือก)

อัตราการบริโภคก๊าซสูงสุด: อัตราการบริโภคก๊าซเชิงทฤษฎีที่ 6 บาร์คือ 141 ลิตร/นาที (ระยะการหดตัว)

แรงเชิงทฤษฎี: ไม่ได้ระบุไว้โดยตรง แต่ค่าแรงเชิงทฤษฎีระหว่างกระบวนการเดินหน้าที่ 6 บาร์อยู่ที่ประมาณ 94 นิวตัน (อ้างอิงข้อมูลจำลองที่คล้ายกัน)

ความแม่นยำในการทำซ้ำ: ≤ 0.3มม.

พลังงานกระทบตำแหน่งปลาย: 0.14 จูล

อุณหภูมิแวดล้อม:- 20°C ~ +80°C

โครงสร้างและวัสดุ

บัฟเฟอร์: วงแหวน/แผ่นบัฟเฟอร์ยืดหยุ่นที่ปลายทั้งสองด้าน

เกลียวแกนลูกสูบ : เกลียวใน

วัสดุ: กระบอกสูบและแกนลูกสูบทำจากสแตนเลสอัลลอยด์สูง และวัสดุปิดผนึกคือ NBR (ยางไนไตรล์)

ขนาดและน้ำหนัก

ขนาด : 50มม. (ยาว)

น้ำหนัก : 0.5กก.

การทดสอบและอุปกรณ์เสริม

การตรวจจับตำแหน่ง: ทำได้โดยใช้สวิตช์ตรวจจับระยะใกล้ (เช่น SMT-8M-A-PS-24V-E-0.3-M8D, SMT-10M-PS-24V-E-0.3-L-M8D)

ไฟล์แนบที่แนะนำ:

สวิตช์เซ็นเซอร์ระยะใกล้ (รุ่น 551375, 574334)

ลิ้นปีกผีเสื้อทิศทางเดียว (รุ่น GRLA-M5-QS-4-D)

ปลอกปรับตำแหน่ง (รุ่น ZBH-7-B)

การใช้งานและความเข้ากันได้

ตัวกลางการทำงาน: อากาศอัด (เป็นไปตามมาตรฐาน ISO 8573-1:2010)

สถานการณ์การใช้งาน: สาขาอัตโนมัติ เช่น การประกอบอิเล็กทรอนิกส์ เครื่องจักรน้ำหนักเบา และเทคโนโลยีการยึดจับ

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก

4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2、การรับประกัน: 1 ปี

3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
