เนื่องจากเป็นส่วนประกอบสำคัญของระบบอัตโนมัติและการควบคุมในอุตสาหกรรม ไดรฟ์ความเร็วแปรผันของ Schneider จึงเป็นตัวเลือกที่ได้รับความนิยมสำหรับระบบอัตโนมัติในอุตสาหกรรมอย่างไม่ต้องสงสัย

1.พารามิเตอร์ข้อมูล

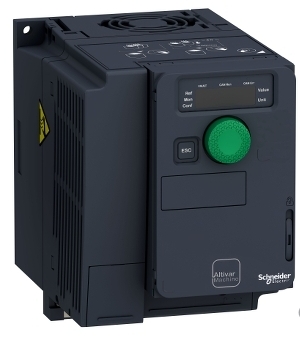

Schneider ATV320U07N4C เป็นเครื่องแปลงความถี่ขนาดกะทัดรัดที่ออกแบบมาโดยเฉพาะสำหรับการใช้งานเครื่องจักรในอุตสาหกรรม โดยมีฟังก์ชันการใช้งานที่หลากหลายและประสิทธิภาพที่เชื่อถือได้ ต่อไปนี้คือพารามิเตอร์ทางเทคนิคของผลิตภัณฑ์

-ช่วงกำลัง

กำลังมอเตอร์ไฟฟ้า: 0.75kW

-พารามิเตอร์กำลังไฟฟ้า

แรงดันไฟฟ้าที่กำหนด: 380V-500V (สามเฟส) ช่วงความผันผวนของแรงดันไฟฟ้า -15% ถึง +10%

กระแสไฟขาออกที่กำหนด: 2.3A

กระแสไฟเข้าสูงสุด: 3.6A (โอเวอร์โหลด 380V), 2.8A (โอเวอร์โหลด 500V)

- พารามิเตอร์ความถี่

ความถี่เอาท์พุตสูงสุด: 0.599kHz

ช่วงความถี่เอาท์พุต: 0.1-599Hz

- การควบคุมและกำกับ

วิธีการควบคุม: การควบคุมเวกเตอร์แรงดันไฟฟ้า

วิธีการควบคุมแรงดันไฟขาออก: การควบคุม PWM

ความถี่การสลับ: ปรับได้ตั้งแต่ 2-16kHz, ความถี่การสลับที่กำหนด 4kHz

2.คุณสมบัติของผลิตภัณฑ์

-ความสามารถในการควบคุมมอเตอร์:

รองรับการควบคุมมอเตอร์แบบอะซิงโครนัสและแบบซิงโครนัสที่เชื่อถือได้ โดยใช้เทคโนโลยีการควบคุมเวกเตอร์แบบไร้เซ็นเซอร์เพื่อให้ได้การตอบสนองแบบไดนามิกสูงและการควบคุมความเร็วและแรงบิดที่แม่นยำ

ความสามารถในการสร้างแรงบิดเกินทันทีจะสูงถึง 170% -200% ของแรงบิดปกติของมอเตอร์ ช่วยให้มั่นใจได้ว่าจะทำงานได้เสถียรในระหว่างการสตาร์ทโหลดหนักและการเปลี่ยนแปลงโหลดชั่วคราว

-ความสามารถในการสื่อสารและการบูรณาการ:

มีโปรโตคอลการสื่อสาร Modbus และ CANopen ในตัว รองรับตัวเลือกฟิลด์บัสหลายตัว เช่น Profibus DP V1, Profinet, EtherCAT, Ethernet/IP, DeviceNet ฯลฯ ทำให้สามารถบูรณาการกับระบบอัตโนมัติในอุตสาหกรรมต่างๆ ได้อย่างง่ายดาย

จัดให้มีตัวเลือกโมดูลการสื่อสารที่หลากหลายเพื่อตอบสนองความต้องการด้านการสื่อสารในสถานการณ์แอปพลิเคชันที่แตกต่างกัน

-ฟังก์ชั่นการรักษาความปลอดภัย:

ฟังก์ชันปิดแรงบิดมาตรฐานด้านความปลอดภัย (STO) ที่เป็นไปตามข้อบังคับด้านความปลอดภัย ช่วยให้มั่นใจในความปลอดภัยของบุคลากรและอุปกรณ์

คุณสมบัติด้านความปลอดภัยเพิ่มเติมที่เป็นทางเลือก เช่น ความเร็วจำกัดเพื่อความปลอดภัย (SLS) ความเร็วสูงสุดเพื่อความปลอดภัย (SMS) ฯลฯ ให้การปกป้องความปลอดภัยที่ครอบคลุม

-ความทนทานและความสามารถในการปรับตัวต่อสิ่งแวดล้อม:

แผงวงจรพิมพ์ใช้การเคลือบ 3C3 ของมาตรฐาน IEC 60721-3-3 ซึ่งมีคุณลักษณะในการป้องกันฝุ่น ทนความชื้น และทนต่อการกัดกร่อนของสารเคมี และเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

สามารถทำงานที่อุณหภูมิแวดล้อมสูงถึง 60℃ (พร้อมการลดกำลังการผลิต) เพื่อตอบสนองความต้องการใช้งานในสภาพแวดล้อมอุณหภูมิสูง

-ติดตั้งและบำรุงรักษาง่าย:

การออกแบบที่กะทัดรัด ติดตั้งเข้ากับตู้และอุปกรณ์ต่างๆ ได้ง่าย ประหยัดพื้นที่ในการติดตั้ง

จัดทำคู่มือผู้ใช้โดยละเอียดและการสนับสนุนด้านเทคนิคเพื่ออำนวยความสะดวกในการติดตั้ง การดีบัก และการบำรุงรักษาสำหรับผู้ใช้

-ประสิทธิภาพการใช้พลังงานและการอนุรักษ์:

ใช้ขั้นตอนการควบคุมมอเตอร์ขั้นสูงเพื่อให้เกิดการทำงานที่มีประสิทธิภาพและประหยัดพลังงาน ลดการใช้พลังงาน

รองรับโหมดประหยัดพลังงานหลายโหมดโดยอัตโนมัติ เช่น การประหยัดพลังงานแบบเส้นโค้งไม่มีโหลด การประหยัดพลังงานแบบอัตราส่วนความถี่แรงดันไฟฟ้ากำลังสอง ฯลฯ

3.สถานการณ์การใช้งาน

- อุปกรณ์เครื่องกลทั่วไป

ระบบสายพานลำเลียง เช่น สายพานลำเลียง ระบบการคัดแยกทางโลจิสติกส์ ฯลฯ สามารถปรับความเร็วของมอเตอร์ผ่านตัวแปลงความถี่ เพื่อตอบสนองความต้องการในการลำเลียงวัสดุที่แตกต่างกัน

เครื่องจักรสิ่งทอ เช่น เครื่องปั่นด้าย เครื่องทอผ้า ฯลฯ ตัวแปลงความถี่สามารถควบคุมความเร็วของมอเตอร์ได้อย่างแม่นยำเพื่อรับประกันคุณภาพและประสิทธิภาพการผลิตผ้า

เครื่องจักรบรรจุภัณฑ์ เช่น เครื่องบรรจุ เครื่องปิดผนึก ฯลฯ ตัวแปลงความถี่สามารถทำให้มอเตอร์เริ่มและหยุดทำงานได้อย่างราบรื่น ลดผลกระทบทางกล และปรับปรุงความแม่นยำในการบรรจุ

- อุปกรณ์ขนย้ายและยกวัสดุ

เครน: ตัวแปลงความถี่สามารถยกและลดตะขอหลักและตะขอเสริมของเครนได้อย่างราบรื่น ช่วยหลีกเลี่ยงการสั่นของวัตถุหนักและปรับปรุงความปลอดภัยในการปฏิบัติงาน

ลิฟต์: เช่นลิฟต์บรรทุกสินค้า ลิฟต์แพลตฟอร์ม ฯลฯ ตัวแปลงความถี่สามารถควบคุมความเร็วในการยกได้อย่างแม่นยำ ช่วยปรับปรุงความสะดวกสบายและความปลอดภัยในการเดินทาง

คลังสินค้าอัตโนมัติ: เช่น รถยกของ รถรับส่ง ฯลฯ ตัวแปลงความถี่สามารถตอบสนองได้รวดเร็วและควบคุมตำแหน่งมอเตอร์ได้อย่างแม่นยำ ช่วยเพิ่มประสิทธิภาพในการจัดเก็บ

- พัดลมอุตสาหกรรมและโหลดปั๊ม

พัดลม: เช่น พัดลมระบายอากาศ โบลเวอร์ ฯลฯ ตัวแปลงความถี่สามารถปรับปริมาณอากาศตามความต้องการที่แท้จริง ลดการใช้พลังงาน และบรรลุการทำงานที่ประหยัดพลังงาน

ปั๊ม: เช่นปั๊มน้ำ ปั๊มน้ำมัน ฯลฯ ตัวแปลงความถี่สามารถควบคุมแรงดันคงที่หรืออัตราการไหลคงที่ของปั๊ม ลดความผันผวนของแรงดันในท่อ และยืดอายุการใช้งานของอุปกรณ์

เว็บไซต์ผลิตภัณฑ์:

https://www.3splc.com/ATV320U07N4C_c0_ss

ตัวแปลงความถี่รุ่น ATV320U07N4C ของ Schneider ได้กลายเป็นตัวเลือกในอุดมคติในด้านระบบอัตโนมัติในอุตสาหกรรม เนื่องจากมีการออกแบบที่กะทัดรัด ประสิทธิภาพการทำงานที่มีประสิทธิภาพ และการใช้งานที่หลากหลาย ไม่ว่าจะเป็นอุปกรณ์เครื่องจักรทั่วไป การจัดการวัสดุ โหลดพัดลมและปั๊ม หรืออุตสาหกรรมต่างๆ เช่น อาหาร ไม้ เครื่องปรับอากาศ เป็นต้น ตัวแปลงความถี่นี้สามารถให้โซลูชันการควบคุมมอเตอร์ที่เชื่อถือได้เพื่อช่วยให้องค์กรปรับปรุงประสิทธิภาพการผลิต ลดการใช้พลังงาน และบรรลุการควบคุมอัจฉริยะ
