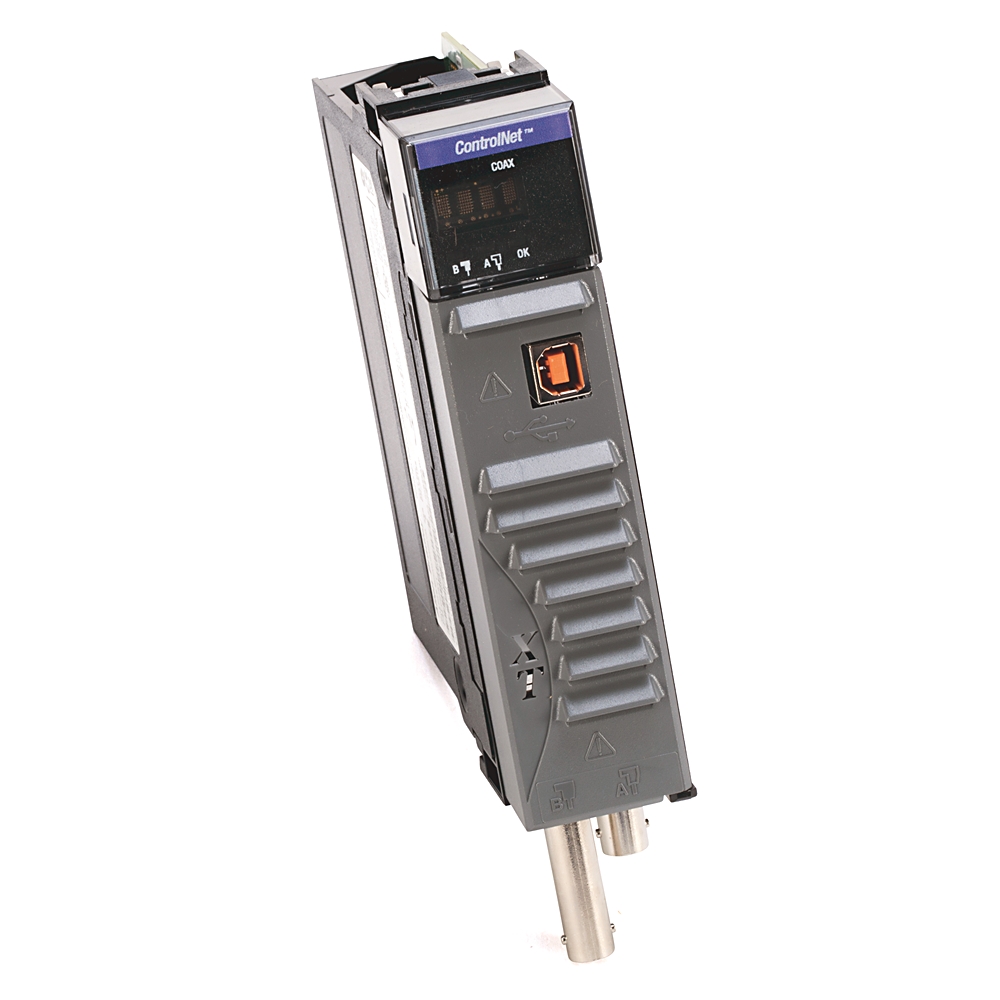

1756-CN2RXT คือโมดูลการสื่อสารซ้ำซ้อนของ ControlNet จากซีรีส์ Allen-Bradley ControlLogix ของ Rockwell Automation ซึ่งออกแบบมาสำหรับระบบควบคุมอัตโนมัติในอุตสาหกรรม ช่วยให้สามารถส่งข้อมูลที่มีความน่าเชื่อถือสูงและสื่อสารเครือข่ายควบคุมแบบเรียลไทม์ได้

I. ข้อมูลจำเพาะทางเทคนิคและตัวชี้วัดประสิทธิภาพหลัก

1. พารามิเตอร์พื้นฐาน

พารามิเตอร์：ข้อมูลจำเพาะ

หมายเลขรุ่น：1756-CN2RXT

ประเภทโมดูล：โมดูลการสื่อสารซ้ำซ้อน ControlNet (ช่องสัญญาณคู่)

รองรับโปรโตคอล：ControlNet (สอดคล้องกับมาตรฐาน IEC 61158)

อัตราข้อมูล：5 Mbps (กำหนดค่าได้)

โครงสร้างเครือข่าย: บัส, ดาว, ต้นไม้, วงแหวนซ้ำซ้อน (DLR)

โหนดสูงสุด：99 (รวม PLC, I/O, HMI เป็นต้น)

เวลาสลับซ้ำซ้อน < 100 มิลลิวินาที (การสำรองข้อมูลอัตโนมัติ)

2. ข้อมูลจำเพาะด้านไฟฟ้าและเครื่องกล

พารามิเตอร์：ข้อมูลจำเพาะ

ข้อกำหนดด้านพลังงาน: ใช้พลังงานจากแบ็คเพลน ControlLogix (5V DC)

การใช้พลังงาน：1.2W (ทั่วไป)

อุณหภูมิในการทำงาน：-20°C ถึง +70°C (ช่วงอุณหภูมิที่ขยายสำหรับสภาพแวดล้อมที่รุนแรง)

อุณหภูมิในการจัดเก็บ：-40°C ถึง +85°C

ช่วงความชื้น：5% ถึง 95% (ไม่มีการควบแน่น)

ความต้านทานการสั่นสะเทือน：5g (ตามมาตรฐาน IEC 60068-2-6)

ความต้านทานแรงกระแทก: 30g (ตามมาตรฐาน IEC 60068-2-27)

ระดับการป้องกัน: IP20 (ต้องติดตั้งในแผงควบคุม)

น้ำหนัก：300กรัม

3. ประสิทธิภาพการสื่อสาร

พารามิเตอร์：ข้อมูลจำเพาะ

อัตราการรับส่งข้อมูล：สูงสุด 5 Mbps (ปรับให้เหมาะสมตามแต่ละเซกเมนต์)

เวลาอัปเดตเครือข่าย (NUT): กำหนดค่าได้ (ค่าเริ่มต้น: 2ms~100ms)

ความยาวสายเคเบิลสูงสุด：สายโคแอกเชียล (RG-6): 1,000 ม. (พร้อมรีพีทเตอร์) / ไฟเบอร์: 3,000 ม.

ประเภทขั้วต่อ：BNC (โคแอกเซียล) / ST หรือ SC (ไฟเบอร์ออปติกเสริม)

การวินิจฉัย: การตรวจสอบเครือข่ายแบบเรียลไทม์ สถิติการสื่อสารโหนด การบันทึกข้อผิดพลาด

II. ลักษณะการทำงานและการใช้งานเฉพาะอุตสาหกรรม

คุณสมบัติการทำงาน：

1. การสื่อสารซ้ำซ้อนของ ControlNet

• รองรับโปรโตคอล ControlNet (สอดคล้องกับ IEC 61158) สำหรับเครือข่ายควบคุมแบบเรียลไทม์
• การสำรองข้อมูลแบบช่องสัญญาณคู่ (RXT = Redundant Extended Temperature) ช่วยให้มั่นใจถึงความพร้อมใช้งานสูง
• เวลาในการกู้คืนเครือข่าย <100ms เหมาะสำหรับการใช้งานอุตสาหกรรมที่สำคัญ

2. การแลกเปลี่ยนข้อมูลประสิทธิภาพสูง

• ความเร็วในการรับส่งข้อมูล 5Mbps สำหรับเครือข่ายอุตสาหกรรมขนาดกลาง
• รองรับสูงสุด 99 โหนด (รวม PLC, โมดูล I/O, HMI เป็นต้น)
• เปิดใช้งานการสื่อสารตามกำหนดเวลาและไม่ได้กำหนดเวลา

3. ช่วงอุณหภูมิการทำงานที่กว้าง

• อุณหภูมิในการทำงาน: -20°C ถึง +70°C (สำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง)
• ทนทานต่อการสั่นสะเทือนและป้องกัน EMI ได้รับการรับรองมาตรฐาน CE, UL, ATEX และอื่นๆ

4. การบูรณาการแบบ Plug-and-Play

• เข้ากันได้กับ PLC ซีรีส์ ControlLogix 5570/5580
• สามารถกำหนดค่าได้ผ่าน Studio 5000 Logix Designer
• การบูรณาการอย่างราบรื่นกับระบบ PlantPAx DCS

การประยุกต์ใช้ในอุตสาหกรรม：

• น้ำมันและก๊าซ: การควบคุมแพลตฟอร์มขุดเจาะนอกชายฝั่ง (การสื่อสารซ้ำซ้อนเพื่อความปลอดภัย)
• ระบบไฟฟ้า : ระบบอัตโนมัติของสถานีย่อย (ป้องกันเสียงรบกวนสูง)
• การผลิตยานยนต์: สายการเชื่อม/การพ่นสี (ความต้องการควบคุมแบบเรียลไทม์)
• อาหารและเครื่องดื่ม: การควบคุมสายการบรรจุ (ช่วงอุณหภูมิกว้างสำหรับการจัดเก็บแบบเย็น)

การใช้งานทั่วไป：

• ระบบที่สำคัญต่อภารกิจ: สถานีไฟฟ้าย่อย, ระบบท่อส่งน้ำมัน SCADA
• สภาพแวดล้อมที่เลวร้าย: อุปกรณ์ขุด อุปกรณ์วิจัยขั้วโลก
• การควบคุมแบบเรียลไทม์: สายเชื่อมยานยนต์ การจัดการเวเฟอร์เซมิคอนดักเตอร์

สาม. การวิเคราะห์ข้อได้เปรียบทางการแข่งขันและการวางตำแหน่งทางการตลาด

ข้อดี:

เหมาะกว่าสำหรับอุณหภูมิที่รุนแรงและการสั่นสะเทือนสูงกว่า CN2R มาตรฐาน

การสำรองข้อมูลที่ยืดหยุ่นมากขึ้นเมื่อเทียบกับ Siemens S7-400H Profibus

ข้อมูลอ้างอิงคู่แข่ง：

Siemens: โมดูล ET 200SP PROFINET (ไม่มีเวอร์ชันอุณหภูมิกว้างซ้ำซ้อน)

Schneider: โมดูล Modicon X80 CANopen (ระบบนิเวศที่ไม่ใช่ ControlNet)

คำแนะนำในการเลือก：

สำหรับความน่าเชื่อถือสูงในสภาพแวดล้อมที่รุนแรง → เลือก 1756-CN2RXT

สำหรับเครือข่ายโรงงานมาตรฐาน → มาตรฐาน 1756-CN2R คุ้มต้นทุนกว่า

(หมายเหตุ: การคัดเลือกขั้นสุดท้ายควรอิงตามเอกสารอย่างเป็นทางการของ Rockwell Automation)
