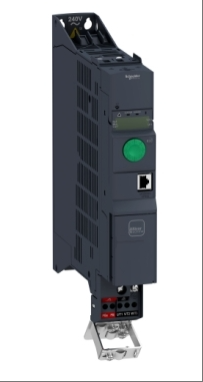

การวิเคราะห์เชิงลึกของตัวแปลงความถี่ Schneider ATV320U06N4B: การเพิ่มศักยภาพใหม่ให้กับการผลิตอัจฉริยะในอุตสาหกรรมด้วยขนาดตัวเครื่องที่เล็ก

ในสาขาระบบอัตโนมัติทางอุตสาหกรรม ตัวแปลงความถี่ถือเป็นอุปกรณ์หลักสำหรับการควบคุมมอเตอร์ และประสิทธิภาพของตัวแปลงความถี่ส่งผลโดยตรงต่อประสิทธิภาพและความเสถียรของระบบการผลิต ตัวแปลงความถี่ ATV320U06N4B ที่เปิดตัวโดย Schneider Electric ได้กลายเป็นโซลูชันที่ได้รับความนิยมสำหรับสถานการณ์ไดรฟ์ไฟฟ้าขนาดเล็กและขนาดกลาง เนื่องมาจากการออกแบบที่กะทัดรัด การผสานรวมแบบหลายฟังก์ชัน และความสามารถในการปรับใช้กับการใช้งานในอุตสาหกรรม บทความนี้จะสำรวจคุณค่าหลักของผลิตภัณฑ์นี้จากสามแง่มุม ได้แก่ พารามิเตอร์ทางเทคนิค คุณสมบัติการทำงาน และสถานการณ์การใช้งาน

1、พารามิเตอร์ทางเทคนิค: การจับคู่ข้อกำหนดการใช้งานโหลดเบาที่แม่นยำ

● ความสามารถในการปรับกำลังและแรงดันไฟฟ้า

กำลังไฟพิกัด: 0.55 กิโลวัตต์ (อินพุตสามเฟส 380-500V) ครอบคลุมสถานการณ์โหลดเบา เช่น สายพานลำเลียง พัดลม และอุปกรณ์ปั๊ม

ลักษณะเอาต์พุต: กระแสไฟฟ้าที่กำหนด 1.9A ช่วงแรงดันเอาต์พุต 3 × 400V AC รองรับการปรับแบนด์วิดท์กว้าง 0.1-599Hz ตรงตามข้อกำหนดของการควบคุมความเร็วแบบละเอียด

● อินเทอร์เฟซฮาร์ดแวร์และการป้องกัน

วิธีการติดตั้ง: ออกแบบเป็นรูปหนังสือ รองรับการติดตั้งในตู้ ระดับการป้องกัน IP20 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมปราศจากฝุ่น

การเชื่อมต่อไฟฟ้า: การเดินสายขั้วสกรู เข้ากันได้กับราง DIN หรือติดตั้งบนผนัง การออกแบบแบบโมดูลาร์ทำให้การบำรุงรักษาง่ายขึ้น

● ควบคุมความแม่นยำและการตอบสนอง

โหมดควบคุม: รองรับการควบคุมแบบวงปิด V/F และการควบคุมเวกเตอร์แบบไม่มีเซนเซอร์ โดยมีความละเอียดเอาต์พุตแรงดันไฟฟ้า 10 บิต (0-10V/0-20mA) และอิมพีแดนซ์เอาต์พุตกระแสไฟฟ้า 800 Ω เพื่อให้แน่ใจว่าสัญญาณควบคุมมีเสถียรภาพ

การตอบสนองแบบไดนามิก: ความถี่ในการสลับสามารถปรับได้ตั้งแต่ 2-16kHz และอัตราเร่ง/ลดความเร็วเป็นแบบปรับได้ ฟังก์ชันชดเชยการลื่นไถลของมอเตอร์ช่วยปรับปรุงความราบรื่นของการทำงานที่ความเร็วต่ำ

2、คุณสมบัติการใช้งาน: ความก้าวหน้าสองเท่าในด้านความปลอดภัยและประสิทธิภาพ

● ความสามารถในการสื่อสารและการขยายตัว

การรองรับโปรโตคอล: มีการสื่อสารแบบอนุกรม Modbus ในตัว โมดูลบัสเสริมเช่น CANopen, EtherCAT, Profibus DP V1, Profinet ฯลฯ ช่วยให้สามารถบูรณาการกับ PLC และ HMI ได้อย่างราบรื่น

การขยาย I/O:

อินพุตดิจิตอล: 7 ช่อง (DI1-DI6 เป็นอินพุตลอจิก 24V DC, DI5 สามารถตั้งโปรแกรมเป็นอินพุตพัลส์ ความถี่สูงสุด 30kHz)

อินพุตอะนาล็อก: 3 ช่อง (รองรับสัญญาณ 0-10V, ± 10V, 0-20mA, อิมพีแดนซ์ 30k Ω)

เอาท์พุตรีเลย์: 2 ช่อง (หน้าสัมผัส NO/NC, กระแสสวิตชิ่งสูงสุด 3A/250V AC หรือ 5A/30V DC), เข้ากันได้กับโหลดต้านทาน/เหนี่ยวนำ

● การบูรณาการฟังก์ชั่นความปลอดภัย

การปิดระบบแรงบิดเพื่อความปลอดภัย STO: เป็นไปตามมาตรฐาน IEC 61800-5-2 โดยตัดแรงบิดของมอเตอร์ภายใน 0.5 วินาทีในสถานการณ์ฉุกเฉิน

การจัดการเบรก: เครื่องเบรกแบบสับในตัว รองรับการเบรกแบบฉีด DC ช่วยลดระยะเวลาการหยุดทำงาน

● การออกแบบเพิ่มประสิทธิภาพการใช้พลังงาน

การกรอง EMC: ตัวกรองคลาส C2 ยับยั้งการรบกวนทางแม่เหล็กไฟฟ้าและตรงตามมาตรฐานสภาพแวดล้อมอุตสาหกรรม EN 55011

เส้นโค้งการลดกำลัง: ลดโหลดโดยอัตโนมัติเมื่ออุณหภูมิแวดล้อมอยู่ที่ ≥ 40 ℃ เพื่อให้มั่นใจถึงความน่าเชื่อถือในการทำงานในระยะยาว

3、สถานการณ์การใช้งาน: ความยืดหยุ่นในการปรับตัวเข้ากับหลายอุตสาหกรรม

● ระบบอัตโนมัติอุตสาหกรรมเบา

กรณีทั่วไป: ระบบขับเคลื่อนแกนหมุนของเครื่องจักรสิ่งทอและระบบควบคุมเครื่องปิดผนึกของสายการผลิตบรรจุภัณฑ์ทำให้เกิดการควบคุมแบบวงปิดความตึง/ความเร็วผ่านอินพุตแบบอะนาล็อก

ข้อดี : ขนาดกะทัดรัด (10 × 10 × 5cm³) เหมาะสำหรับการติดตั้งในตู้ที่มีพื้นที่จำกัด

● การควบคุมกระบวนการ

กรณีทั่วไป: การควบคุมความเร็วของสถานีสูบน้ำในระบบบำบัดน้ำ การประหยัดพลังงานพัดลมในระบบ HVAC รวมเข้ากับระบบ SCADA โดยใช้โปรโตคอล Profinet

ข้อดี: รองรับการควบคุมการเชื่อมโยงปั๊มหลายตัวและทำการซิงโครไนซ์อุปกรณ์มาสเตอร์-สเลฟผ่าน Modbus

● ในด้านพลังงานใหม่

กรณีทั่วไป: การขับเคลื่อนมอเตอร์สำหรับขายึดติดตามโฟโตวอลตาอิคและการควบคุมระดับเสียงสำหรับระบบผลิตพลังงานลมขนาดเล็ก

ข้อดี: ช่วงแรงดันไฟฟ้าเข้ากว้าง (380-500V) เหมาะสำหรับโครงข่ายไฟฟ้าที่ไม่เสถียร รองรับการควบคุมเวกเตอร์ของมอเตอร์ซิงโครนัส

4、ความคิดเห็นของผู้ใช้และข้อเสนอแนะในการซื้อ

● ความคิดเห็นของผู้ใช้

บทวิจารณ์เชิงบวก:

การป้องกันระดับ IP20 + การออกแบบรูปทรงหนังสือ เหมาะอย่างยิ่งกับสภาพแวดล้อมการทำความสะอาดของสายการผลิตบรรจุภัณฑ์อาหาร ” (ผู้ผลิตเครื่องจักรอาหาร)

โมดูล EtherCAT ช่วยให้อุปกรณ์เชื่อมต่อกับอินเทอร์เน็ตของทุกสรรพสิ่งในโรงงานได้ ช่วยลดเวลาในการแก้ไขข้อบกพร่องลง 40%” (ผู้ผสานรวมระบบ)

ข้อเสนอแนะในการปรับปรุง: เพิ่มอินเทอร์เฟซการเขียนโปรแกรมภาษาจีนเพื่อลดต้นทุนการเรียนรู้สำหรับวิศวกรในสถานที่

● ประเด็นสำคัญในการจัดซื้อ

การจับคู่กำลังไฟ: ต้องเลือกตามกระแสไฟฟ้าที่กำหนดของมอเตอร์ และรุ่น 0.55kW เหมาะสำหรับมอเตอร์ที่มี ≤ 1.9A

ความเข้ากันได้ของโปรโตคอล: ให้ความสำคัญกับการเลือกโมดูลการสื่อสารที่ตรงกับระบบควบคุมที่มีอยู่ (เช่น Profinet สำหรับระบบนิเวศ PLC ของ Siemens)

เว็บไซต์ผลิตภัณฑ์: ภาษาไทย: https://www.3splc.com/ATV320U06N4B_c0_ss

ตัวแปลงความถี่ Schneider ATV320U06N4B ได้รับการออกแบบด้วยแนวคิด "ตัวเครื่องเล็ก พลังงานมาก" โดยมอบโซลูชันที่มีประสิทธิภาพสำหรับสถานการณ์การขับเคลื่อนพลังงานขนาดเล็กและขนาดกลางผ่านการควบคุมที่แม่นยำสูง อินเทอร์เฟซการสื่อสารที่หลากหลาย และฟังก์ชันด้านความปลอดภัย การออกแบบแบบแยกส่วนและความสามารถในการปรับตัวให้เข้ากับอุตสาหกรรมทำให้เป็นตัวเลือกที่เหมาะสำหรับการอัพเกรดระบบอัตโนมัติในอุตสาหกรรมเบา การควบคุมกระบวนการ และพลังงานใหม่ สำหรับผู้ใช้ที่แสวงหาความคุ้มทุนและความยืดหยุ่น ผลิตภัณฑ์นี้เป็น "แชมเปี้ยนที่ซ่อนอยู่" อย่างไม่ต้องสงสัยในการเปลี่ยนแปลงอุตสาหกรรม 4.0
