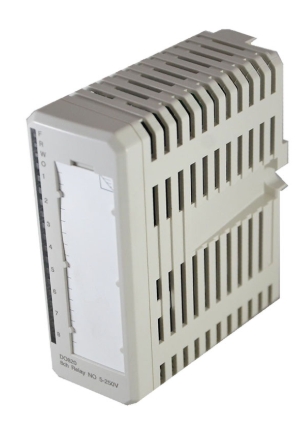

ในระบบควบคุมอัตโนมัติทางอุตสาหกรรม โมดูลเอาต์พุตดิจิทัลทำหน้าที่เป็นสะพานเชื่อมที่สำคัญระหว่างตัวควบคุมกับอุปกรณ์ขับเคลื่อน โมดูลเอาต์พุตดิจิทัล DO820 ของ ABB ซึ่งมีชื่อเสียงในเรื่องประสิทธิภาพสูง ความน่าเชื่อถือ และความสามารถในการกำหนดค่าที่ยืดหยุ่น ถูกนำไปใช้งานอย่างแพร่หลายในระบบควบคุมแบบกระจาย (DCS) ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) และแอปพลิเคชันอื่นๆ

1. พารามิเตอร์ทางเทคนิค: ปรับแต่งอย่างแม่นยำตามความต้องการของอุตสาหกรรม

ข้อมูลจำเพาะหลักของโมดูล ABB DO820 (รุ่น: 3BSE008514R1) มีดังต่อไปนี้:

• ประเภทเอาต์พุต: รองรับทั้งโหมดรีเลย์และทรานซิสเตอร์ โดยผู้ใช้เลือกได้ตามประเภทโหลด (ต้านทาน เหนี่ยวนำ หรือความจุ)
• ความสามารถในการส่งออก:

1. เอาท์พุตรีเลย์: กระแสโหลดสูงสุด 2A ทนแรงดันไฟฟ้า ≥250V เหมาะสำหรับการใช้งานแรงดันไฟฟ้าสูงและกระแสไฟฟ้าสูง
2. เอาท์พุตทรานซิสเตอร์: เวลาตอบสนอง ≤1ms เหมาะสำหรับการควบคุมพัลส์ความเร็วสูงหรือระบบการวางตำแหน่งแม่นยำ
3. การแยกไฟฟ้า: การแยกอิสระระหว่างช่องเพื่อป้องกันสัญญาณรบกวนและเพิ่มเสถียรภาพของระบบ
4. ระดับการป้องกัน: ออกแบบให้ทนฝุ่นและน้ำได้ในระดับสูงสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
5. โปรโตคอลการสื่อสาร: รองรับโปรโตคอลอุตสาหกรรมหลัก เช่น Modbus TCP/IP และ Profinet ช่วยให้สามารถบูรณาการกับตัวควบคุมซีรีส์ ABB AC800M ได้อย่างราบรื่น

• พารามิเตอร์ทางกายภาพ:

1. ขนาด : 102มม. (ยาว) × 119มม. (สูง) × 45มม. (กว้าง)
2. น้ำหนัก: ประมาณ 300 กรัม (ออกแบบให้มีน้ำหนักเบาเพื่อการติดตั้งที่ง่ายดาย)
3. อุณหภูมิในการทำงาน: -20°C ถึง +50°C อุณหภูมิในการจัดเก็บ: -40°C ถึง +70°C

2. คุณสมบัติหลัก: การผสมผสานที่ลงตัวระหว่างความเสถียรและความยืดหยุ่น

การออกแบบที่มีความน่าเชื่อถือสูง

• โมดูลนี้ผลิตขึ้นโดยใช้วัสดุและกระบวนการคุณภาพสูง โดยมีระบบตรวจจับวงจรเปิดและการป้องกันไฟเกินในตัว สามารถระบุข้อบกพร่องได้อย่างรวดเร็วผ่านไฟ LED หรืออินเทอร์เฟซการสื่อสาร ช่วยลดระยะเวลาหยุดทำงานให้เหลือน้อยที่สุด
• เอาต์พุตรีเลย์ต้องใช้สายเคเบิลที่ทนแรงดันไฟฟ้าได้ ≥250V ส่วนเอาต์พุตทรานซิสเตอร์ต้องใช้แหล่งจ่ายไฟ DC 24V ความต้านทานกราวด์ควรอยู่ที่ ≤4Ω เพื่อให้มั่นใจถึงการทำงานที่เสถียรในระยะยาว

การกำหนดค่าเอาต์พุตแบบยืดหยุ่น

• ผู้ใช้สามารถกำหนดค่าพารามิเตอร์เอาต์พุตผ่าน ABB RobotStudio หรือเครื่องมือเฉพาะทางเพื่อปรับให้เข้ากับสถานการณ์อุตสาหกรรมที่หลากหลาย ตัวอย่างเช่น การควบคุมวาล์ว ปั๊ม หรือแอคชูเอเตอร์อื่นๆ ในการควบคุมกระบวนการ หรือการขับเคลื่อนมอเตอร์และกระบอกสูบในการผลิตเชิงกล

ความเป็นโมดูลาร์และความเข้ากันได้

• การออกแบบแบบโมดูลาร์ช่วยลดความยุ่งยากในการติดตั้งและการบำรุงรักษา ช่วยให้สามารถบูรณาการกับโมดูล ABB อื่นๆ ได้เพื่อลดความซับซ้อนของระบบ
• การบูรณาการอย่างราบรื่นกับตัวควบคุมซีรีส์ ABB AC800M ช่วยปรับปรุงสถาปัตยกรรมระบบ

3. การใช้งานทั่วไป: ตอบสนองความต้องการด้านระบบอัตโนมัติในทุกอุตสาหกรรม

การควบคุมกระบวนการ

ในกระบวนการทางเคมี การบำบัดน้ำ และกระบวนการที่คล้ายกัน โมดูล DO820 สามารถควบคุมตำแหน่งของวาล์ว การเริ่ม/หยุดปั๊ม และการปรับอัตโนมัติอื่นๆ ได้อย่างแม่นยำ ตัวอย่างเช่น โมดูลนี้สามารถจัดการวาล์วกำลังสูงได้โดยใช้เอาต์พุตรีเลย์ หรือการควบคุมพัลส์ความถี่สูงโดยใช้เอาต์พุตทรานซิสเตอร์

การผลิตทางกล

ในสายการประกอบอัตโนมัติหรือเครื่อง CNC โมดูลจะขับเคลื่อนมอเตอร์ กระบอกสูบ และอุปกรณ์อื่นๆ เพื่อการควบคุมเชิงตรรกะ ตัวอย่างเช่น โมดูลนี้ช่วยให้สามารถกำหนดตำแหน่งที่แม่นยำในสายการผลิตส่วนประกอบยานยนต์ได้โดยใช้เอาต์พุตทรานซิสเตอร์ความเร็วสูง

การจัดการด้านพลังงาน

ในระบบไฟฟ้า โมดูลจะควบคุมเครื่องกำเนิดไฟฟ้า เบรกเกอร์วงจร และอุปกรณ์อื่นๆ เพื่อการตรวจสอบและการป้องกันแบบกระจาย ตัวอย่างเช่น โมดูลจะตรวจสอบสถานะของสายแบบเรียลไทม์ผ่านการตรวจจับวงจรเปิดเพื่อป้องกันความเสียหายของอุปกรณ์

อาคารอัจฉริยะ

โมดูลนี้ผสานเข้ากับระบบอัตโนมัติของอาคาร (BAS) เพื่อควบคุมระบบแสงสว่าง ระบบปรับอากาศ และอุปกรณ์อื่นๆ เพื่อปรับการใช้พลังงานให้เหมาะสม ตัวอย่างเช่น โมดูลนี้จัดการระบบแสงสว่างกำลังสูงผ่านเอาต์พุตรีเลย์หรือเปิดใช้งานการตรวจสอบระยะไกลผ่านอินเทอร์เฟซการสื่อสาร

4. การบำรุงรักษาและข้อควรระวัง: การยืดอายุการใช้งานโมดูล

• ข้อกำหนดด้านสิ่งแวดล้อม: หลีกเลี่ยงสภาพแวดล้อมที่มีแรงสั่นสะเทือน ความชื้น หรือก๊าซที่กัดกร่อน ให้แน่ใจว่ามีการระบายอากาศที่เพียงพอ
• ขีดจำกัดการโหลด: โหลดเอาต์พุตรีเลย์ต้องไม่เกินกระแสไฟฟ้าที่กำหนด (2A) โหลดเหนี่ยวนำต้องใช้ไดโอดฟรีวีลแบบขนาน
• การอัปเดตเฟิร์มแวร์: อัปเดตเฟิร์มแวร์โดยใช้เครื่องมืออย่างเป็นทางการของ ABB และสำรองไฟล์การกำหนดค่าก่อนการอัปเกรด
• การแก้ไขปัญหา: หากโมดูลไม่มีการตอบสนอง ให้ตรวจสอบแรงดันไฟและสายการสื่อสาร หากเอาต์พุตผิดปกติ ให้ทดสอบสถานะช่องสัญญาณด้วยมัลติมิเตอร์

เว็บไซต์ผลิตภัณฑ์:

https://www.3splc.com/DO820_c0_ss

โมดูลเอาต์พุตดิจิทัล DO820 ของ ABB ถือเป็นเสาหลักในระบบอัตโนมัติอุตสาหกรรม เนื่องจากมีความน่าเชื่อถือสูง กำหนดค่าได้อย่างยืดหยุ่น และมีความเข้ากันได้หลากหลาย ไม่ว่าจะเป็นการควบคุมกระบวนการทางเคมี การผลิตด้วยเครื่องจักร หรือการจัดการพลังงาน DO820 มอบโซลูชันที่เสถียรและมีประสิทธิภาพ สำหรับองค์กรอุตสาหกรรมที่มุ่งหวังการผลิตที่มีประสิทธิภาพและปลอดภัย โมดูลนี้ถือเป็นตัวเลือกในอุดมคติอย่างไม่ต้องสงสัยสำหรับการเพิ่มประสิทธิภาพของระบบ
