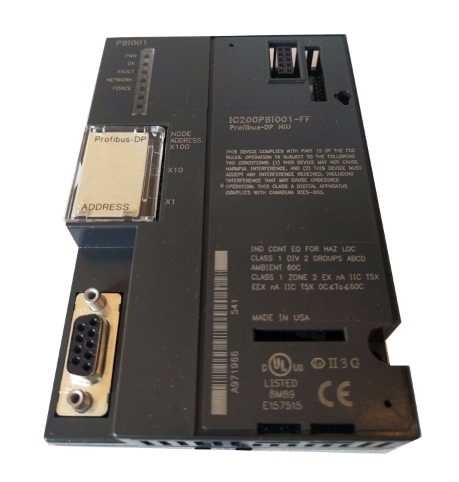

ในโลกของระบบอัตโนมัติทางอุตสาหกรรม การสื่อสารที่ราบรื่นระหว่างอุปกรณ์ต่างๆ เป็นสิ่งสำคัญอย่างยิ่งต่อการรับประกันประสิทธิภาพ ความน่าเชื่อถือ และการควบคุมแบบเรียลไทม์ GE Fanuc IC200PBI001 ซึ่งเป็นหน่วยเชื่อมต่อเครือข่าย (NIU) Profibus-DP ที่ออกแบบมาสำหรับซีรี่ส์ VersaMax โดดเด่นในฐานะโซลูชันที่มีประสิทธิภาพสำหรับการรวมโมดูล I/O เข้ากับเครือข่าย Profibus

IC200PBI001 คืออะไร?

IC200PBI001 เป็นอุปกรณ์รองในเครือข่าย Profibus-DP ทำหน้าที่เป็นตัวควบคุมสำหรับโมดูล I/O VersaMax ได้มากถึง 64 โมดูล มันเชื่อมต่อระหว่างระบบ I/O ในพื้นที่กับอุปกรณ์หลัก Profibus (เช่น PLC หรือ HMI) ทำให้สามารถแลกเปลี่ยนข้อมูล ตรวจสอบ และควบคุมได้โดยอัตโนมัติ ด้วยการออกแบบที่กะทัดรัดและโครงสร้างที่แข็งแรงทนทาน ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ต้องการความทนทานสูง เช่น โรงงานผลิต โรงงานพลังงาน และระบบอัตโนมัติในกระบวนการผลิต

คุณสมบัติหลัก

1. การกำหนดค่าเครือข่ายที่ยืดหยุ่น

• ช่วงแอดเดรส: NIU รองรับแอดเดรส Profibus ตั้งแต่ 1 ถึง 125 ทำให้สามารถผสานรวมเข้ากับเครือข่ายที่มีอยู่ได้อย่างง่ายดาย
• อัตราการรับส่งข้อมูล: ระบบจะตรวจจับความเร็วเครือข่ายโดยอัตโนมัติ ตั้งแต่ 9.6 กิโลบิตต่อวินาที ถึง 12 เมกะบิตต่อวินาที เพื่อให้มั่นใจได้ว่าสามารถใช้งานร่วมกับอุปกรณ์หลักต่างๆ ได้
• ประเภทขั้วต่อ: ขั้วต่อ D-sub 9 พิน ช่วยให้การเชื่อมต่อทางกายภาพง่ายขึ้น ในขณะที่ความสามารถในการติดตั้งบนราง DIN ของโมดูลช่วยเพิ่มความยืดหยุ่นในการติดตั้ง

2. รองรับการรับส่งข้อมูล (I/O) อย่างครบถ้วน

• ความจุ: IC200PBI001 รองรับข้อมูล I/O ได้สูงสุด 375 ไบต์ โดยแบ่งเป็นอินพุต (244 ไบต์) และเอาต์พุต (244 ไบต์) ความสามารถในการปรับขนาดนี้เหมาะสำหรับแอปพลิเคชันที่ต้องการ I/O แบบอนาล็อกหรือดิจิทัลที่มีความหนาแน่นสูง
• ความเข้ากันได้ของโมดูล: สามารถใช้งานร่วมกับโมดูลอนาล็อกความหนาแน่นสูง VersaMax ทุกรุ่นได้อย่างราบรื่น ทำให้เหมาะสำหรับการใช้งานในระบบสัญญาณผสม

3. ระบบการวินิจฉัยและติดตามตรวจสอบที่มีประสิทธิภาพ

แผงด้านหน้ามีไฟ LED แสดงสถานะแบบเรียลไทม์ 5 ดวง:

• ไฟสีเขียว (PWR): แสดงว่าแหล่งจ่ายไฟทำงานอยู่
• ตกลง (สีเขียว): ยืนยันว่าเฟิร์มแวร์ทำงานได้ปกติ
• ข้อผิดพลาด (สีเหลืองอำพัน): แจ้งเตือนผู้ใช้เกี่ยวกับข้อผิดพลาดภายในหรือปัญหาของโมดูล I/O
• เครือข่าย (สีเขียว/สีเหลือง/ปิด):
  • สีเขียว: การถ่ายโอนข้อมูล I/O สำเร็จ
  • สีเหลืองอำพัน: การกำหนดค่าหลักถูกปฏิเสธ
  • ปิด: ไม่มีการสื่อสารกับตัวควบคุมหลัก
• FORCE (เปิด/ปิด): แสดงว่าค่า I/O ใด ๆ ถูกแทนที่ด้วยตนเองหรือไม่

ไฟ LED เหล่านี้ช่วยให้ช่างเทคนิคสามารถแก้ไขปัญหาได้อย่างรวดเร็วโดยไม่ต้องพึ่งพาเครื่องมือภายนอก

4. ประสิทธิภาพการใช้พลังงาน

หน่วย NIU ใช้กระแสไฟ 250 mA จากบัส 5V และ 10 mA จากบัส 3.3V ซึ่งช่วยลดการใช้พลังงานในงานติดตั้งขนาดใหญ่ โมดูลแหล่งจ่ายไฟเฉพาะสามารถติดตั้งเข้ากับ NIU ได้โดยตรง ช่วยลดความซับซ้อนของสายไฟและลดความรก

ข้อมูลจำเพาะทางเทคนิคโดยสังเขป

• ขนาด: 120 × 50 × 90 มม.
• น้ำหนัก: 0.31–0.55 กก. (ขึ้นอยู่กับแหล่งข้อมูล)
• หน่วยความจำสำหรับการวินิจฉัยผู้ใช้: 5 ไบต์
• การขยาย: รองรับโมดูล I/O เพิ่มเติมผ่านแร็คขยาย
• การรับประกัน: โดยทั่วไป 1-2 ปี (ขึ้นอยู่กับผู้จำหน่าย)

การประยุกต์ใช้ในทางปฏิบัติ

IC200PBI001 มีประสิทธิภาพยอดเยี่ยมในสถานการณ์ที่ต้องการ:

• การแลกเปลี่ยนข้อมูลความเร็วสูง: อัตราการส่งข้อมูลที่ตรวจจับได้โดยอัตโนมัติช่วยให้มั่นใจได้ว่ามีความหน่วงน้อยที่สุดในกระบวนการที่ต้องการความรวดเร็ว
• ความสามารถในการปรับขนาด: การจัดการโมดูล I/O 64 โมดูลต่อ NIU ช่วยลดความจำเป็นในการใช้อินเทอร์เฟซหลายตัว ซึ่งช่วยลดต้นทุนและความซับซ้อน
• การวินิจฉัยระยะไกล: ไฟแสดงสถานะ LED และหน่วยความจำสำหรับการวินิจฉัยช่วยให้การบำรุงรักษาเชิงป้องกันง่ายขึ้น ลดเวลาหยุดทำงาน

ตัวอย่างเช่น ในโรงงานแปรรูปอาหาร NIU สามารถเชื่อมต่อเซ็นเซอร์วัดอุณหภูมิ ตัวควบคุมมอเตอร์ และตัวขับวาล์วเข้ากับ PLC ส่วนกลาง ทำให้สามารถควบคุมสายการผลิตได้อย่างแม่นยำ การแจ้งเตือนข้อผิดพลาดจะช่วยให้ผู้ปฏิบัติงานแก้ไขปัญหาต่างๆ เช่น เซ็นเซอร์เสียหรือการสื่อสารขาดหาย ก่อนที่จะลุกลามใหญ่โต

เหตุใดจึงควรเลือก IC200PBI001?

• ความน่าเชื่อถือที่ได้รับการพิสูจน์แล้ว: ชื่อเสียงของ GE Fanuc ในด้านฮาร์ดแวร์ระดับอุตสาหกรรมรับประกันประสิทธิภาพในระยะยาว
• ใช้งานง่าย: ไฟ LED ที่ใช้งานง่ายและการตั้งค่าอัตโนมัติช่วยลดเวลาในการติดตั้ง
• ความคุ้มค่า: ความสามารถในการรับส่งข้อมูล (I/O) ที่สูงต่อโมดูลช่วยลดต้นทุนรวมในการเป็นเจ้าของ

GE Fanuc IC200PBI001 ยังคงเป็นหัวใจสำคัญของเครือข่าย Profibus-DP โดยนำเสนอการผสมผสานระหว่างความยืดหยุ่น การวินิจฉัย และประสิทธิภาพการใช้พลังงาน ไม่ว่าคุณจะอัปเกรดระบบเดิมหรือออกแบบสถาปัตยกรรมระบบอัตโนมัติใหม่ อุปกรณ์ NIU นี้จะมอบรากฐานที่เชื่อถือได้สำหรับการสื่อสารระหว่างอุปกรณ์อย่างราบรื่น

สำหรับวิศวกรที่กำลังมองหาอินเทอร์เฟซที่แข็งแกร่ง ปรับขนาดได้ และใช้งานง่าย IC200PBI001 นั้นคุ้มค่าแก่การพิจารณาอย่างไม่ต้องสงสัย ความสามารถในการจัดการการกำหนดค่า I/O ที่ซับซ้อนในขณะที่ลดความยุ่งยากในการแก้ไขปัญหา ทำให้มันเป็นสินทรัพย์ที่ทรงคุณค่าตลอดกาลในระบบอัตโนมัติทางอุตสาหกรรม
