ภาพรวมผลิตภัณฑ์

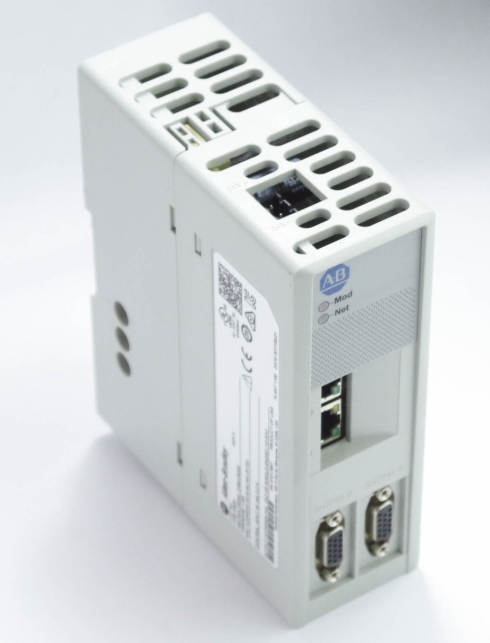

โมดูลจำลองเอาต์พุตเอนโคเดอร์ Allen Bradley 2198-ABQE เป็นอุปกรณ์แบบสแตนด์อโลนที่ติดตั้งบนราง DIN และรองรับเครือข่าย EtherNet/IP ออกแบบมาเพื่อส่งสัญญาณพัลส์เอนโคเดอร์ที่แม่นยำไปยังอุปกรณ์ต่อพ่วง เช่น กล้องในระบบถ่ายภาพสแกนเชิงเส้น โมดูลนี้ออกแบบมาเพื่อการผสานรวมที่ราบรื่นกับคอนโทรลเลอร์ Logix5000 และเซอร์โวไดรฟ์ Kinetix จึงเชื่อมต่อแกนทางกายภาพและแกนเสมือนในระบบควบคุมการเคลื่อนที่ ช่วยเพิ่มประสิทธิภาพและความแม่นยำของระบบอัตโนมัติ

คุณสมบัติหลัก

การรวมเครือข่าย EtherNet/IP :รองรับการสื่อสารและการซิงโครไนซ์แบบเรียลไทม์ผ่านเครือข่ายอุตสาหกรรม ช่วยให้สามารถควบคุมแกนการเคลื่อนที่แบบรวมศูนย์ได้

ขั้วต่อเอาต์พุต 15 พินคู่ :ส่งมอบพัลส์ตัวเข้ารหัสความละเอียดสูงผ่านอินเทอร์เฟซ PO1 และ PO2 เข้ากันได้กับระบบถ่ายภาพและการวางตำแหน่งหลากหลาย

แหล่งจ่ายไฟแบบยืดหยุ่น :ทำงานบนไฟ DC 24V พร้อมปลั๊กสายไฟที่ติดตั้งไว้ล่วงหน้า ช่วยให้ติดตั้งได้ง่ายและเชื่อถือได้

ไฟ LED วินิจฉัย :ตัวบ่งชี้สถานะเครือข่าย ความสมบูรณ์ของโมดูล และกิจกรรมลิงก์ให้ข้อมูลตอบรับการทำงานแบบเรียลไทม์

การออกแบบที่กะทัดรัด :การติดตั้งบนราง DIN ประหยัดพื้นที่ด้วยระยะห่างด้านบนและด้านล่าง 100 มม. เพื่อการไหลเวียนอากาศและการจัดการความร้อนที่เหมาะสมที่สุด

ข้อมูลจำเพาะทางเทคนิค

กำลังไฟเข้า : 24V DC (มีขั้วต่อเดินสายไฟมาให้แล้ว)

อินเทอร์เฟซ -

• พอร์ต RJ45 Ethernet สองพอร์ต (PORT1/PORT2) สำหรับการเชื่อมต่อ EtherNet/IP
• เอาต์พุต D-sub 15 พินคู่ (PO1/PO2) สำหรับการกระจายสัญญาณตัวเข้ารหัส
• ขนาดทางกายภาพ: 150 มม. (ยาว) x 50 มม. (กว้าง) x 120 มม. (สูง)
• ระดับความปลอดภัยด้านสิ่งแวดล้อม: การป้องกัน IP20 พร้อมอุณหภูมิในการทำงานสูงถึง 50°C
• การรับรอง: สอดคล้องกับ EMC, LVD, RoHS และ Machinery Directives เพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดด้านกฎระเบียบทั่วโลก

การติดตั้งและการกำหนดค่า

การติดตั้ง :ยึดโมดูลเข้ากับราง DIN โดยใช้แคลมป์ในตัว เพื่อให้แน่ใจว่าโมดูลหรือตัวล็อคท้ายที่อยู่ติดกันจะป้องกันไม่ให้เคลื่อนตัวด้านข้าง

การเดินสายไฟ :เชื่อมต่อแหล่งจ่ายไฟ 24V DC เข้ากับบล็อกเทอร์มินัล CP (แรงบิด: 0.22 N·m) และอุปกรณ์ต่อพ่วงเข้ากับเอาต์พุต PO1/PO2

การสร้างเครือข่าย :เชื่อมโยง PORT1/PORT2 เข้ากับสวิตช์หรือตัวควบคุม EtherNet/IP เพื่อการรวมระบบ

การกำหนดที่อยู่ IP :ใช้แท็กที่มีป้ายกำกับไว้ล่วงหน้าเพื่อบันทึกและกำหนด IP แบบคงที่สำหรับการระบุเครือข่าย

แอปพลิเคชัน

การควบคุมการเคลื่อนไหวที่มีความแม่นยำสูง :เหมาะอย่างยิ่งสำหรับการบรรจุภัณฑ์ การจัดการวัสดุ และสายการประกอบที่ต้องใช้การตอบรับจากตัวเข้ารหัสแบบซิงโครไนซ์

ระบบถ่ายภาพ :ขับเคลื่อนกล้องในแอปพลิเคชันการสแกนเชิงเส้นด้วยข้อมูลตำแหน่งที่แม่นยำ

การรวมแกนเสมือน :เชื่อมโยงไดรฟ์เซอร์โวทางกายภาพและโปรไฟล์การเคลื่อนไหวที่ใช้ซอฟต์แวร์ในสภาพแวดล้อม Logix5000

ข้อดี

ลดความซับซ้อนในการเดินสายไฟ :ลดความยุ่งยากในการจัดการสายเคเบิลด้วยการรวมเอาท์พุตตัวเข้ารหัสและการเชื่อมต่ออีเทอร์เน็ต

ความสามารถในการปรับขนาด :รองรับการกำหนดค่าหลายแกนและการบูรณาการกับไดรฟ์ Kinetix 5500/5700 สำหรับโซลูชันอัตโนมัติที่ปรับขนาดได้

ความโปร่งใสในการวินิจฉัย :ไฟ LED และการวินิจฉัย EtherNet/IP ช่วยให้การแก้ไขปัญหาและการบำรุงรักษาเป็นไปอย่างมีประสิทธิภาพ

ความเข้ากันได้

ทำงานร่วมกับไดรฟ์เซอร์โว Kinetix, ตัวควบคุมความปลอดภัย GuardLogix และ PAC ของ CompactLogix ได้อย่างราบรื่น

รองรับโครงสร้างเครือข่ายอีเทอร์เน็ต (เชิงเส้น วงแหวน ดาว) เพื่อการออกแบบเครือข่ายที่ยืดหยุ่น
