โมดูลอินพุตดิจิทัล ABB IMSED01: ตัวเลือกที่เชื่อถือได้ในด้านระบบอัตโนมัติทางอุตสาหกรรม

ในด้านระบบอัตโนมัติทางอุตสาหกรรม ABB Group ยังคงเดินหน้าเปิดตัวโซลูชันผลิตภัณฑ์ประสิทธิภาพสูงอย่างต่อเนื่อง ด้วยศักยภาพทางเทคโนโลยีและนวัตกรรมที่สั่งสมมาอย่างยาวนาน หนึ่งในนั้นคือโมดูลอินพุตดิจิทัล IMSED01 ซึ่งเป็นส่วนประกอบหลักของซีรีส์ Symphony Plus I/O HR ซึ่งถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น พลังงาน การผลิต และกระบวนการต่างๆ ด้วยความน่าเชื่อถือและความยืดหยุ่นที่ยอดเยี่ยม บทความนี้จะเจาะลึกถึงพารามิเตอร์ทางเทคนิค คุณสมบัติการทำงาน และสถานการณ์การใช้งานทั่วไปของผลิตภัณฑ์นี้

1、ภาพรวมผลิตภัณฑ์: การวางตำแหน่งและข้อได้เปรียบหลัก

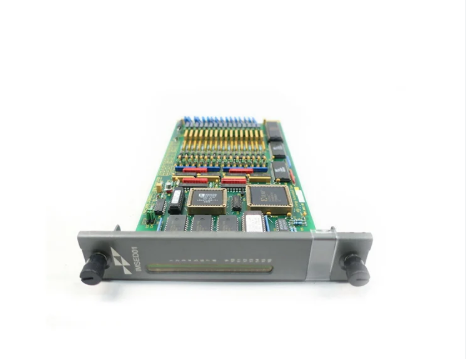

IMSED01 คือโมดูลอินพุตดิจิทัล 16 ช่องสัญญาณที่ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรม โมดูลนี้เป็นส่วนหนึ่งของซีรีส์ ABB Symphony Plus I/O HR และใช้งานร่วมกับคอนโทรลเลอร์ Symphony Plus Process Leitsystem (PLS) ได้ จุดเด่นของโมดูลอยู่ที่:

อินพุตความหนาแน่นสูง: รองรับการเข้าถึงสัญญาณดิจิทัล 16 ช่อง เหมาะสำหรับสถานการณ์ที่ต้องมีการตรวจสอบสถานะของอุปกรณ์หลายเครื่องแบบรวมศูนย์

การกำหนดค่าที่ยืดหยุ่น: แต่ละช่องสามารถกำหนดค่าได้อย่างอิสระเพื่อเรียกใช้ "ระดับสูง" หรือ "ระดับต่ำ" และรองรับฟังก์ชันการกรอง (เช่น การกรองจิตเตอร์ 17 มิลลิวินาที) ปราบปรามสัญญาณรบกวนได้อย่างมีประสิทธิภาพ

ความน่าเชื่อถือในระดับอุตสาหกรรม: ติดตั้งด้วยราง DIN เหมาะสำหรับตู้ควบคุมที่มีเค้าโครงกะทัดรัด ไฟแสดงสถานะ LED จะให้ข้อเสนอแนะแบบเรียลไทม์เกี่ยวกับสถานะช่องสัญญาณ รับประกันการทำงานและการบำรุงรักษาที่ใช้งานง่ายและมีประสิทธิภาพ

2. คำอธิบายโดยละเอียดของพารามิเตอร์ทางเทคนิค

1. พารามิเตอร์ทางไฟฟ้า

แรงดันไฟฟ้าขาเข้า: รองรับสัญญาณ 24VDC หรือ 48VDC เข้ากันได้กับมาตรฐานไฟฟ้าอุตสาหกรรมทั่วไป

การกำหนดค่าช่องทาง:

แต่ละช่องได้รับการกำหนดค่าอย่างอิสระเป็น "ใช้งานสูง" หรือ "ใช้งานต่ำ"

ตัวเลือกการกรอง: การกรองจิตเตอร์ 17 มิลลิวินาที เหมาะสำหรับสถานการณ์เช่นสวิตช์เชิงกลและเซ็นเซอร์ที่มีแนวโน้มจะเกิดสัญญาณรบกวน

การใช้พลังงาน: โดยทั่วไปแล้วการใช้พลังงานจะต่ำ ค่าเฉพาะต้องอ้างอิงจากเอกสารข้อมูลอย่างเป็นทางการ

2. ลักษณะทางกายภาพ

วิธีการติดตั้ง: ติดตั้งบนราง DIN ขนาดกะทัดรัด (ประมาณ 36 ซม. x 27 ซม. x 7 ซม.) น้ำหนักประมาณ 0.5 กก. ง่ายต่อการรวมเข้ากับตู้ควบคุม

ความสามารถในการปรับตัวต่อสิ่งแวดล้อม:

อุณหภูมิในการทำงาน: -20 ℃ ถึง +60 ℃ (ช่วงเกรดอุตสาหกรรมทั่วไป)

ระดับการป้องกัน: IP20 (สำหรับใช้ภายในตู้ควบคุมมาตรฐาน)

3. การสื่อสารและความเข้ากันได้

อินเทอร์เฟซบัส: สื่อสารกับตัวควบคุม Symphony Plus PLS ผ่านบัส HR เพื่อให้แน่ใจว่ามีการส่งข้อมูลความเร็วสูงและเสถียร

ความเข้ากันได้ของซีรีส์: เป็นของซีรีส์ Symphony Plus I/O HR จึงสามารถบูรณาการกับโมดูล ABB อื่นๆ ได้อย่างราบรื่น (เช่น โมดูลอินพุต/เอาต์พุตแอนะล็อก) เพื่อสร้างโซลูชันระบบอัตโนมัติที่สมบูรณ์

3、คุณสมบัติการใช้งานและการออกแบบที่เป็นนวัตกรรม

1. การประมวลผลสัญญาณและการวินิจฉัย

การกรองหลายระดับ: ตัวกรองที่กำหนดค่าได้ในตัวช่วยยับยั้งการกระตุ้นเท็จที่เกิดจากการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และการสั่นสะเทือนทางกลได้อย่างมีประสิทธิภาพ

ไฟ LED แสดงสถานะ: แต่ละช่องมีไฟ LED อิสระซึ่งจะแสดงสถานะสัญญาณอินพุตแบบเรียลไทม์ (ใช้งาน/ไม่ใช้งาน) ช่วยให้การแก้ไขปัญหาเป็นเรื่องง่าย

2. ความยืดหยุ่นและความสามารถในการปรับขนาด

การออกแบบแบบโมดูลาร์: รองรับการสลับเปลี่ยนแบบร้อน ช่วยให้สามารถเปลี่ยนโมดูลได้โดยไม่รบกวนการทำงานของระบบและช่วยเพิ่มประสิทธิภาพในการบำรุงรักษา

การกำหนดค่าที่อยู่: ตั้งค่าที่อยู่โมดูล (0-63) ผ่านสวิตช์ DIP ไบนารี 8 บิตเพื่อการระบุที่ไม่ซ้ำกันในระบบขนาดใหญ่

3. ความปลอดภัยและการปฏิบัติตาม

มาตรฐานการรับรอง: สอดคล้องกับการรับรองความปลอดภัยสากล เช่น CE และ UL เหมาะสมกับตลาดโลก

การออกแบบแบบซ้ำซ้อน: วงจรหลักได้รับการกำหนดค่าด้วยความซ้ำซ้อนเพื่อให้แน่ใจว่าระบบทำงานอย่างเสถียรในกรณีที่จุดล้มเหลวเพียงจุดเดียว

4、 สถานการณ์การใช้งานทั่วไป

โมดูล IMSED01 โดดเด่นในสถานการณ์ต่อไปนี้เนื่องจากประสิทธิภาพและความยืดหยุ่นสูง:

1. อุตสาหกรรมพลังงาน:

ตรวจสอบสถานะของสวิตช์สถานีย่อยและสัญญาณรีเลย์ป้องกัน

บูรณาการเข้ากับระบบควบคุมแบบกระจาย (DCS) เพื่อให้สามารถติดตามอุปกรณ์โรงไฟฟ้าจากศูนย์กลางได้

2. อุตสาหกรรมการผลิต:

ในสายการผลิตอัตโนมัติ ให้ตรวจสอบสัญญาณเซ็นเซอร์ (เช่น สวิตช์โฟโตอิเล็กทริก สวิตช์ตรวจจับระยะใกล้)

ร่วมมือกับ PLC เพื่อควบคุมกระบวนการผลิตอย่างแม่นยำ

3. อุตสาหกรรมกระบวนการ:

ตรวจสอบพารามิเตอร์กระบวนการที่สำคัญ เช่น สถานะวาล์วและสวิตช์ระดับของเหลวในสาขาปิโตรเคมี ยา ฯลฯ

รวมเข้าในระบบเครื่องมือวัดความปลอดภัย (SIS) เพื่อเพิ่มความปลอดภัยของกระบวนการ

5、อุปทานและราคาตลาด

สถานการณ์การจัดหา: ซัพพลายเออร์บางรายจัดหาสินค้าเฉพาะจุดและสัญญาว่าจะจัดส่งภายใน 1 วันหลังจากที่ผู้ซื้อชำระเงิน

ราคาอ้างอิง: ราคาตลาดอยู่ที่ประมาณ 6,500 หยวนต่อหน่วย (ราคาเฉพาะอาจแตกต่างกันไป ขึ้นอยู่กับซัพพลายเออร์และปริมาณการซื้อ)

โมดูลอินพุตดิจิทัล ABB IMSED01 มีข้อได้เปรียบหลักคือความหนาแน่นของช่องสัญญาณสูง การกำหนดค่าที่ยืดหยุ่น และความน่าเชื่อถือระดับอุตสาหกรรม ผสานรวมกับความสามารถในการผสานรวมอันทรงพลังของระบบ Symphony Plus มอบโซลูชันระบบอัตโนมัติที่มีประสิทธิภาพและเสถียรให้กับผู้ใช้ ไม่ว่าจะเป็นโครงการใหม่หรือการอัปเกรดระบบ IMSED01 สามารถเป็นโหนดที่เชื่อถือได้ในเครือข่ายควบคุมระบบอัตโนมัติทางอุตสาหกรรม ช่วยให้องค์กรต่างๆ ปรับปรุงประสิทธิภาพการผลิต ลดต้นทุนการดำเนินงานและการบำรุงรักษา
