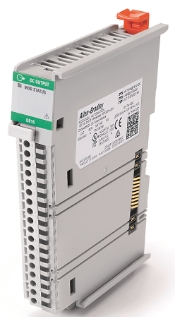

โมดูลเอาท์พุตดิจิทัล 16 จุด Allen Bradley 5069-OB16 Compact 5000 ใหม่เอี่ยม

อัลเลน แบรดลีย์ 5069-OB16 โมดูลเอาท์พุตดิจิทัล 16 จุดขนาดกะทัดรัด 5000

Allen-Bradley 5069-OB16 เป็นโมดูลเอาต์พุตแบบแยกส่วนขนาดกะทัดรัด 5000 โมดูลนี้มีช่องเอาต์พุตแบบจ่ายไฟกลุ่มเดียวสิบหก (16) ช่องที่ทำงานในช่วงแรงดันไฟฟ้า 10-32VDC โมดูลนี้ให้กระแสเอาต์พุต 0.5 A แบบต้านทานต่อช่อง @ 10…32V DC และ 8 A แบบต้านทานต่อโมดูล @ 10…32V DC สูงสุด โมดูลนี้อาจใช้เป็น I/O ในพื้นที่หรือส่วนประกอบ I/O แบบกระจาย โมดูลนี้ใช้ 5069-RTB18-SPRING RTB และ 5069-RTB18-SCREW RTB

ข้อมูลทางเทคนิคสำหรับ 5069-OB16

ประเภทโมดูล：โมดูลเอาต์พุต DC

หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก-5069-OB16

ยี่ห้อ-อัลเลน-แบรดลีย์

ผู้ผลิต-ร็อคเวลล์ ออโตเมชั่น

ชุด-ขนาดกะทัดรัด 5000 I/O

จำนวนผลผลิต-ช่องสัญญาณเอาต์พุต DC จำนวน 16 (16) ช่อง

สัญญาณแรงดันเอาท์พุต, ตามปกติ-24VDC

ช่วงสัญญาณแรงดันเอาท์พุต-10-32VDC

พิกัดกระแสไฟขาออก-ตัวต้านทาน 0.5 A ต่อช่อง @ 10…32V DC ตัวต้านทาน 8 A ต่อโมดูล @ 10…32V DC สูงสุด

กระแสไฟกระชากต่อจุด-1 สูงสุดสำหรับ 10 มิลลิวินาทีต่อจุด ทำซ้ำได้ทุก 2 วินาที

เวลาหน่วงเอาต์พุต-? 100 µs, ±10 µs @ 25 °C (77 °F) @ 0.5 A

ความกว้างพัลส์, นาที-200 µs @ 0.5 A @ 25 °C (77 °F)

จำนวนกลุ่มผลลัพธ์-หนึ่ง (1)

บล็อกเทอร์มินัลแบบถอดได้-5069-RTB18-สปริง RTB; 5069-RTB18-สกรู RTB

สถานะเอาท์พุต (โหมดความผิดพลาด โหมดโปรแกรมสถานะความผิดพลาด)-ยึดสถานะสุดท้าย เปิด ปิด (ค่าเริ่มต้น)

ระยะเวลาของโหมดความผิดพลาดต่อจุด-1 วินาที, 2 วินาที, 5 วินาที, 10 วินาที, ตลอดไป (ค่าเริ่มต้น)

จำนวนอินพุต-ไม่มีข้อมูล

จำนวนผลผลิต-1 กลุ่ม 16 ช่อง (Sourcing)

หมวดหมู่แรงดันไฟฟ้า-แหล่งจ่ายไฟ DC 12/24 โวลต์

ช่วงแรงดันไฟฟ้าขาเข้า-ไม่มีข้อมูล

ช่วงแรงดันไฟขาออก-กระแสตรง 10-32 โวลต์

การสูญเสียพลังงาน-3.25 วัตต์

ประเภทตู้ปิด-ไม่มี (สไตล์เปิด)

ขนาด-5.4 x 0.87 x 4.2 นิ้ว (138 x 22 x 105 มม.)

น้ำหนัก-0.39 ปอนด์ (175 กรัม)

รองรับการล็อกพัลส์-ใช่

รองรับการจับคู่รูปแบบ-ใช่

คำอธิบาย:

โมดูลเอาท์พุตแบบแยกส่วน Allen-Bradley 5069-OB16 อยู่ในกลุ่มผลิตภัณฑ์ Compact 5000 I/O โมดูลนี้มีช่วงแรงดันเอาท์พุต 10-32VDC พร้อมเอาท์พุตปกติ 24VDC โมดูลนี้มีพิกัดกระแสเอาท์พุต 0.5 A ต้านทานต่อช่องสัญญาณ @ 10…32V DC และ 8 A ต้านทานต่อโมดูล @ 10…32V DC สูงสุด แต่ละช่องสัญญาณสามารถทนต่อกระแสไฟกระชากสูงสุด 1 A เป็นเวลา 10 มิลลิวินาทีต่อจุด ซึ่งทำซ้ำได้ทุกๆ 2 วินาที

คล้ายกับโมดูลเอาต์พุตอื่นๆ โมดูลนี้ใช้เป็นหลักในการเพิ่มพลังงานและกระตุ้นโหลดไฟฟ้า อย่างไรก็ตาม 5069-OB16 เข้ากันได้กับอุปกรณ์ที่ทำงานที่ระดับแรงดันไฟฟ้า 12/24VDC โมดูลนี้มีแรงดันไฟฟ้าสถานะเปิดขั้นต่ำที่ 10VDC และสูงสุดที่ 32VDC โดยมีกระแสไฟฟ้าสถานะเปิดขั้นต่ำที่ 1 mA ต่อช่อง แต่ละช่องมีเวลาหน่วงเอาต์พุตที่ ? 100 µs, ±10 µs @ 25 °C (77 °F) @ 0.5 A สำหรับการเปลี่ยนจากเปิดเป็นปิดและจากปิดเป็นเปิด เอาต์พุตของโมดูลมีความกว้างพัลส์ขั้นต่ำที่ 200 µs @ 0.5 A @ 25 °C (77 °F)

5069-OB16 มีคุณสมบัติภายใน เช่น การตรวจจับการสูญเสียพลังงานแบบแยกส่วน การตรวจจับแบบไม่มีโหลดสำหรับแต่ละช่องสัญญาณและการตรวจจับไฟฟ้าลัดวงจรเอาต์พุตแต่ละช่อง การตรวจจับโอเวอร์โหลดเอาต์พุตและอุณหภูมิเกินในแต่ละช่องสัญญาณ นอกจากนี้ ยังมีการตรวจจับขั้วกลับและการตรวจจับแรงดันไฟเกินด้วยพิกัด 36VDC โมดูลนี้มีฟิวส์ป้องกันภายใน

สามารถควบคุมเอาต์พุต 5069-OB16 ได้ แม้ว่าตัวควบคุมหรือโมดูลจะเข้าสู่โหมด Fault โหมด Program และสถานะ Fault ก็ตาม สถานะที่กำหนดค่าได้ ได้แก่ Hold Last State, On และ Off ซึ่งเป็นการตั้งค่าเริ่มต้น
