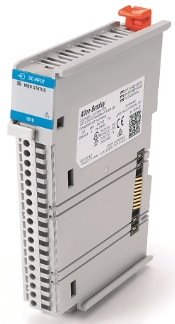

โมดูลอินพุต DC ขนาดกะทัดรัด 5,000 ตัวของ Allen Bradley 5069-IB16 ใหม่เอี่ยม

อัลเลน แบรดลีย์ 5069-IB16 โมดูลอินพุต DC ขนาดกะทัดรัด 5,000

Allen-Bradley 5069-IB16 เป็นโมดูลอินพุตแบบแยกส่วนขนาดกะทัดรัด 5000 โมดูลอินพุต DC นี้ประกอบด้วยช่องอินพุตซิงก์กิ้งสิบหก (16) ช่อง ซึ่งยอมรับช่วงแรงดันสัญญาณ 10-32VDC ในช่องอินพุตกลุ่มเดียว โมดูลนี้มีช่วงกระแสอินพุต 4-7.4 mA ต่อช่อง @ 10-32VDC โมดูลนี้ต้องใช้ RTB เพื่อยุติสัญญาณ โดย RTB ที่รองรับได้แก่ 5069-RTB18-SPRING RTB และ 5069-RTB18-SCREW RTB

ข้อมูลทางเทคนิคสำหรับ 5069-IB16

ประเภทโมดูล：โมดูลอินพุต DC ดิจิทัล

หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก-5069-IB16

ยี่ห้อ-อัลเลน-แบรดลีย์

ผู้ผลิต-ร็อคเวลล์ ออโตเมชั่น

ชุด-ขนาดกะทัดรัด 5000 I/O

จำนวนอินพุต-สิบหก (16) อินพุต

แรงดันไฟฟ้าขาเข้า-12/24 โวลต์ดีซี

ช่วงแรงดันไฟฟ้าที่ใช้งาน-10-32VDC

การเข้ารหัสโมดูล-อิเล็กทรอนิกส์

เวลาหน่วงการป้อนข้อมูล ปิดเป็นเปิด-50 µs + เวลากรอง

การสูญเสียพลังงาน (สูงสุด)-3.9 วัตต์

ม็อดพาวเวอร์-กระแสตรง 75 มิลลิแอมป์ ที่ 18…32 โวลต์

การส่งผ่านพลังงาน MOD สูงสุด-9.55A ที่ 18…32V DC

บริษัท เอสเอ เพาเวอร์-200mA ที่ 79…264V AC

SA Power Passthrough สูงสุด：9.95 A @ 79…264V AC

การกระจายความร้อน: 13.3 BTU/ชม.

ขั้วต่อแบบถอดได้：5069-RTB18-SPRING RTB; 5069-RTB18-SCREW RTB

จำนวนอินพุต：1 กลุ่ม 16 ช่อง (ซิงก์)

จำนวนเอาต์พุต：N/A

หมวดหมู่แรงดันไฟฟ้า：12/24 โวลต์ DC ซิงก์

ช่วงแรงดันไฟฟ้าขาเข้า：10-32 โวลต์ DC

ช่วงแรงดันไฟขาออก：N/A

การกระจายพลังงาน：3.9 วัตต์

ประเภทตู้: ไม่มี (แบบเปิด)

ขนาด：5.4 x 0.87 x 4.2 นิ้ว (138 x 22 x 105 มม.)

น้ำหนัก: 0.39 ปอนด์ (175 กรัม)

คำอธิบาย:

5069-IB16 เป็นโมดูลอินพุตแยกจาก Allen-Bradley โมดูลนี้เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ Compact 5000 I/O โมดูลนี้ทำงานที่ช่วงแรงดันไฟฟ้า 10-32VDC และมีช่องอินพุตซิงก์กิ้งสิบหก (16) ช่อง ช่วยให้สามารถรวมอุปกรณ์ส่งสัญญาณเข้ากับ Programmable Automation Controller (PAC) ได้

5069-IB16 รองรับการทำงานเป็นโมดูล I/O ในพื้นที่ของตัวควบคุม CompactLogix หรือเป็นส่วนประกอบ I/O แบบกระจายที่ติดตั้งด้วยอะแดปเตอร์สื่อสาร Compact 5000 Ethernet I/P ไม่ว่าโมดูลจะใช้งานอย่างไร ช่องอินพุตของโมดูลนี้จะเปิดใช้งานที่แหล่งจ่ายไฟแรงดันไฟขั้นต่ำ 10VDC และสูงสุด 32VDC โดยมีค่าพิกัดที่กำหนด 24VDC ในทำนองเดียวกัน กระแสไฟสถานะเปิดขั้นต่ำคือ 4 mA @ 10V และกระแสไฟสถานะเปิดสูงสุดคือ 7.4 mA @ 32VDC ในขณะที่กระแสไฟอินพุตที่กำหนดคือ 6 mA @ 24VDC

โมดูลนี้ติดตั้งบนราง DIN คล้ายกับโมดูลอื่นๆ ในซีรีส์นี้ โมดูลนี้มีตัวล็อกราง DIN รวมถึงชิ้นส่วนที่ล็อกด้านบนและด้านล่างเพื่อให้แน่ใจว่าโมดูลที่อยู่ติดกันจะวางตำแหน่งอย่างถูกต้อง โมดูลนี้ใช้ร่วมกับบล็อกขั้วต่อแบบถอดได้ (RTB) สำหรับการเดินสายสัญญาณอินพุต RTB ที่เข้ากันได้กับโมดูลนี้ ได้แก่ 5069-RTB18-SPRING RTB และ 5069-RTB18-SCREW RTB เมื่อทำการเชื่อมต่อสัญญาณ ให้ใช้สายทองแดงหุ้มฉนวนแบบเส้นตรงหรือแบบเกลียวขนาด 0.5-1.5 มม.2 (22-16 AWG) ที่มีค่าฉนวน 105 °C (221 °F) ขึ้นไป และมีเส้นผ่านศูนย์กลางสูงสุดรวมฉนวน 2.9 มม. (0.11 นิ้ว) แนะนำให้ใช้สายเพียงเส้นเดียว (1) เส้นต่อขั้วต่อเมื่อใช้ RTB ประเภทสปริง ในทำนองเดียวกัน เมื่อใช้ RTB แบบสกรู ขนาดสายที่แนะนำคือ สายทองแดงแบบมีฉนวนหุ้มหรือแบบเกลียว ขนาด 0.5-1.5 มม.2 (22…16 AWG) ที่มีค่าฉนวน 105 °C (221 °F) ขึ้นไป และมีเส้นผ่านศูนย์กลางสูงสุด 3.5 มม. (0.14 นิ้ว) รวมฉนวนด้วย

แรงดันไฟฟ้าขาเข้าของโมดูลนี้อยู่ในช่วง 10-32V DC กระแสไฟกระชากสูงสุด (กำลังไฟ MOD) ของโมดูลนี้คือ 75 mA แรงดันไฟฟ้าผ่าน (กำลังไฟ MOD) ของโมดูลนี้อยู่ที่ 18-32V DC การกระจายพลังงานสูงสุดของโมดูลนี้คือ 3.9 W การกระจายความร้อนสูงสุดของโมดูลนี้คือ 13.3 BTU/ชม. Allen-Bradley 5069-IB16 จัดหาให้เป็นอุปกรณ์แบบเปิด 5069-IB16 มีไว้สำหรับใช้ในสภาพแวดล้อมอุตสาหกรรม โมดูลนี้ใช้ในสภาพแวดล้อมมลพิษ 2 (ตามที่กำหนดใน EN/ IEC0664-1) เมื่อใช้ในสภาพแวดล้อมโซน 2 ควรเข้าถึงตู้ได้โดยใช้อุปกรณ์เท่านั้น โปรดใช้แหล่งจ่ายไฟภายนอกแยกต่างหากสำหรับไฟ MOD และไฟ SA วิธีนี้ช่วยป้องกันผลที่ไม่พึงประสงค์ที่อาจเกิดขึ้นได้หากคุณใช้เพียงตัวเดียว
