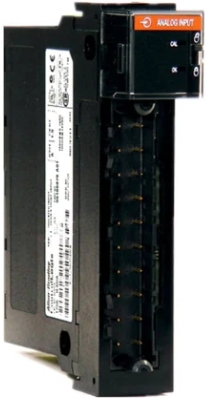

Allen Bradley 1756-IF8I ControlLogix อินพุตอนาล็อก 8 จุด สินค้าใหม่

อัลเลน แบรดลีย์ 1756-IF8I อินพุตอะนาล็อก 8 จุดของ ControlLogix

1756-IF8I เป็นโมดูลอินพุตแอนะล็อกของ ControlLogix มีช่องอินพุตกระแสและแรงดันไฟแยกกันแปด (8) ช่อง เข้ากันได้กับช่วงสัญญาณอินพุต ±10.5V, 0 -10.5V, 0-5V และ 0-21 mA มีความละเอียด 24 บิตและเข้ากันได้กับเครื่องส่งสัญญาณ 2 สายและ 4 สาย แต่ละช่องของโมดูลมีการป้องกันแรงดันไฟเกิน การตรวจจับไฟฟ้าลัดวงจร ข้อผิดพลาดช่วงอุณหภูมิของโมดูล การแจ้งเตือนข้อมูล เช่น อัตราการเพิ่มความเร็ว การแจ้งเตือนกระบวนการ และคุณสมบัติการวินิจฉัยโมดูลอื่นๆ

ข้อมูลทางเทคนิคสำหรับ 1756-IF8I

ผู้ผลิต：Rockwell Automation

ยี่ห้อ-อัลเลน-แบรดลีย์

หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก-1756-IF8I

ชุด-คอนโทรล โลจิกส์

ช่องทางการ-8 ช่องแยก

ประเภทโมดูล-อินพุตแบบอะนาล็อก

IO เรนจ์-0-10 โวลต์

ข้อมูลอินพุต-8 จุด แยก การรวมกันของโหมดแรงดันไฟหรือกระแสไฟ

วิธีการแปลง-ซิกม่า-เดลต้า

กระแสไฟ (5.1 โวลต์)-200 มิลลิแอมป์

รูปแบบข้อมูล-IEEE 32 บิตจุดลอยตัว

กระแสไฟ (24 โวลต์)-150 หรือ 400 มิลลิแอมป์

ช่วงสัญญาณอินพุต--10…10V 0…10V 0…5V 0…20mA

ความละเอียดของอินพุต-24 บิต; ±10.5V (1.49 ?V/จำนวนนับ) 0…10.5V (1.49 ?V/จำนวนนับ) 0…5.25V (1.49 ?V/จำนวนนับ) 0…21 mA (2.99 nA/จำนวนนับ)

ปณิธาน-16-21 บิต

สิ่งที่แนบมา-เปิด

กระแสไฟแบ็คเพลน (5 โวลต์)-200มิลลิแอมป์

กระแสไฟแบ็คเพลน (24 โวลต์)-โหมดกระแสแรงดันไฟ/ไม่จ่ายไฟ: 150 mA โหมดกระแสจ่ายไฟ: 400 mA (ในโหมดกระแสจ่ายไฟ ช่องสัญญาณจะจ่ายไฟแบบวงจร)

การสูญเสียพลังงาน (สูงสุด)-โหมดแรงดันไฟ: 4.6 W โหมดกระแสไฟแบบไม่จ่ายไฟ: 5.1 W โหมดกระแสไฟจ่ายไฟ: 7.3 W

คำอธิบาย:

ความละเอียด 24 บิตของ Allen-Bradley 1756-IF8I ให้ความละเอียดจริง 1.49 ?V/count สำหรับ +/- 10.5 VDC, 0 - 10.5VDC และ 0-5.25 VDC สำหรับอินพุตแรงดันไฟฟ้า ในขณะที่อินพุตกระแสไฟฟ้า ความละเอียดจริงสำหรับสัญญาณ 0-21 mA คือ 2.99 nA/count ความละเอียดนี้ไม่ใช่ความละเอียดมาตรฐานของโมดูลแอนะล็อกใดๆ เนื่องจากความละเอียดทั่วไปของอินพุตแอนะล็อกมาตรฐานคือความละเอียด 13-16 บิตเท่านั้น

สัญญาณแอนะล็อกที่สิ้นสุดจะเปิดใช้งานอินเทอร์เฟซสำหรับตัวแปรกระบวนการจริง ซึ่งจำเป็นสำหรับโปรแกรมเมเบิ้ลลอจิกคอนโทรลเลอร์ (PLC) เพื่อตรวจสอบหรือควบคุมกระบวนการโดยอนุญาตให้บูรณาการกับระบบควบคุมที่ใช้คอมพิวเตอร์ เช่น อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) การควบคุมดูแลและการรวบรวมข้อมูล (SCADA) และระบบควบคุมแบบกระจาย (DCS)

โมดูลนี้ติดตั้งบนแชสซี ControlLogix ไม่ว่าจะเป็นการติดตั้ง I/O แบบโลคัล แบบกระจาย หรือแบบระยะไกล จำเป็นต้องใช้บล็อกขั้วต่อแบบถอดได้ 1756-TBCH และ 1756-TBS6H สำหรับการเดินสายสัญญาณ และขนาดสายไฟที่เหมาะสมสำหรับโมดูลนี้คือ สายไฟทองแดงแบบเส้นตรงหรือแบบมีฉนวนหุ้มขนาด 0.33 ถึง 2.1 มม.² (22 ถึง 14 AWG)

Allen-Bradley 1756-IF8I เป็นโมดูลอินพุตกระแส/แรงดันอนาล็อกแบบแยกเอนกประสงค์แปด (8) จุด โมดูลนี้ต้องใช้บล็อกเทอร์มินัลแบบถอดออกได้ (RTB) 36 พินจึงจะต่อสายสัญญาณอินพุตได้ โมดูล 1756-IF8I ให้ความแม่นยำระดับสูงขึ้นด้วยความละเอียดการแปลง 24 บิต และรองรับการกำหนดค่าเครื่องส่งสัญญาณ 2 สายหรือ 40 สาย

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นของใหม่และเป็นต้นฉบับและมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้ารับส่วนประกอบที่หาได้ยากได้

4、เราจะให้ความสำคัญกับทุกคำถามและตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1) ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2)การรับประกัน: 1 ปี

3)บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4) ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5) สินค้าทั้งหมดจะถูกทดสอบก่อนจัดส่ง
