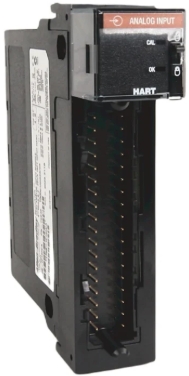

โมดูล Allen Bradley 1756-IF16H ControlLogix 16 Pt A/I HART ใหม่เอี่ยม

อัลเลน แบรดลีย์ 1756-IF16H โมดูล HART A/I 16 จุด ControlLogix

โมดูลอินพุต Allen-Bradley 1756-IF16H เป็นโมดูลอินพุตแอนะล็อกประเภท ControlLogix HART ใช้เพื่อเชื่อมต่อตัวควบคุม Logix เข้ากับระบบเครื่องจักรในอุตสาหกรรม โมดูลอินพุตแอนะล็อก 1756-IF16H ทำงานโดยรับสัญญาณจากอุปกรณ์ส่งสัญญาณค่ากระบวนการและแปลงสัญญาณดังกล่าวเป็นค่าการวัด เช่น ค่าอุณหภูมิหรือความดันที่ตัวควบคุม Logix สามารถใช้ได้ โมดูลอินพุตแอนะล็อกได้รับการออกแบบให้ติดตั้งในแชสซี ControlLogix พร้อม RTB หรือบล็อกเทอร์มินัลแบบถอดออกได้ที่โฮสต์สายไฟด้านสนามทั้งหมด โมดูลอินพุตแอนะล็อก 1756-IF16H มีโมเด็ม HART แยกต่างหากสำหรับแต่ละช่องอินพุต

ข้อมูลทางเทคนิคสำหรับ 1756-IF16H

ผู้ผลิต：Rockwell Automation

ปณิธาน-16-21 บิต

ประเภทโมดูล-โมดูลอินพุตอะนาล็อกพร้อมโปรโตคอล HART

หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก-1756-IF16H

ยี่ห้อ-อัลเลน-แบรดลีย์

กลุ่มผลิตภัณฑ์-เทอร์มินัลตัวดำเนินการ PanelView Plus / PanelView Plus CE

จำนวนอินพุต-อินพุตแบบดิฟเฟอเรนเชียล 16 ช่อง โมเด็ม HART เฉพาะต่อช่อง

สัญญาณอนาล็อก-0-20 mA และ 4-20 mA

วิธีการแปลง-การประมาณค่าต่อเนื่อง

รูปแบบข้อมูล-โหมดจำนวนเต็ม (ชิดซ้าย 2 s complement) จุดลอยตัว IEEE 32 บิต

เวลาสแกนอินพุตโมดูล, นาที-11…328 มิลลิวินาที (ขึ้นอยู่กับตัวกรอง)

โมดูล HART เวลาสแกน-ประมาณ 1 วินาที หากช่องทั้งหมดเปิดใช้งาน HART

บล็อกเทอร์มินัลแบบถอดได้-1756-TBCH; 1756-TBS6H

กระแสไฟแบ็คเพลน 5.1VDC-200มิลลิแอมป์

กระแสไฟแบ็คเพลน 24VDC-125มิลลิแอมป์

พลังงานแบ็คเพลนรวม-4.02 วัตต์

ชุด-คอนโทรล โลจิกส์

ข้อมูลอินพุต-16 ความแตกต่าง

ช่วงแรงดันไฟฟ้าขาเข้า-0-20 หรือ 4-20 มิลลิแอมป์

ระบบป้องกันไฟเกิน-กระแสตรง 8 โวลต์

แรงดันไฟฟ้าแยก-50 โวลต์ต่อเนื่อง

สิ่งที่แนบมา-เปิด

บล็อกเทอร์มินัลแบบถอดได้-1756-TBCH, 1756-TBS6H

คำอธิบาย:

โมดูลอินพุตแอนะล็อก Allen-Bradley 1756-IF16H จาก 1756 ControlLogix Programmable Logic Controller Automation (PAC) รองรับการผสานสัญญาณอินพุต 0-20 mA หรือ 4-20 mA ผ่านการเชื่อมต่อแบบฮาร์ดไวร์และโปรโตคอลการสื่อสาร Highway Addressable Remote Transducer (HART) โมดูลนี้ให้สัญญาณกระแสต่าง ๆ สิบหก (16) สัญญาณและโมเด็ม HART หนึ่ง (1) ตัวต่อช่องสัญญาณ

1756-IF16H มีตัวแปลงอนาล็อกเป็นดิจิตอล (ADC) ในตัวที่ใช้วิธีการประมาณค่าต่อเนื่อง ช่วงความละเอียดการแปลงอนาล็อกคือ 16-21 บิต ช่วยให้แสดงจุดวัดได้มากขึ้น สัญญาณที่แปลงแล้วจะถูกบันทึกในโหมดจำนวนเต็ม (ชิดซ้าย 2 วินาทีเสริม) ตัวเลขจุดลอยตัว IEEE 32 บิต

Allen-Bradley แนะนำให้ใช้การเชื่อมต่อแบบสายเดี่ยวเมื่อสิ้นสุดสัญญาณไปยัง 1756-IF16H เส้นผ่านศูนย์กลางของสายคือ 0.33…2.1 มม.2 (22…14 AWG) สายทองแดงแบบมีฉนวนหุ้มหรือแบบเกลียวที่มีฉนวนป้องกันที่มีค่าฉนวน 105 °C (221 °F) ขึ้นไป และความหนาของฉนวนสูงสุด 1.2 มม. (3/64 นิ้ว) บล็อกขั้วต่อแบบถอดได้ (RTB) ที่เข้ากันได้สำหรับใช้กับ 1756-IF16H คือ 1756-TBCH และ 1756-TBS6H

1756-IF16H มีความแม่นยำที่ผ่านการสอบเทียบซึ่งดีกว่า 0.13% ของช่วงบนตัวกรองทั้งหมด ในขณะที่ข้อผิดพลาดของโมดูลคือ 0.3% ของช่วง เวลาสแกนอินพุตของโมดูลคือ 11…328 มิลลิวินาที ซึ่งขึ้นอยู่กับตัวกรอง ในขณะที่เวลาสแกน HART ของโมดูลประมาณ 1 วินาที หากช่องทั้งหมดเปิดใช้งาน HART
