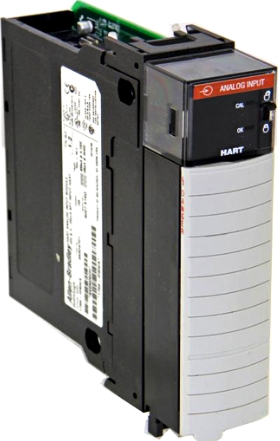

โมดูล Allen Bradley 1756-IF8H ControlLogix 8 จุด A/I HART ใหม่เอี่ยม

อัลเลน แบรดลีย์ 1756-IF8H โมดูล HART A/I 8 จุดของ ControlLogix

1756-IF8H เป็นโมดูลอินพุตแอนะล็อกที่เป็นส่วนหนึ่งของแพลตฟอร์มคอนโทรลเลอร์ Logix ของ Allen-Bradley โมดูลนี้มีช่องอินพุตแรงดันไฟฟ้าหรือกระแสไฟฟ้าต่างกันแปด (8) ช่องและโมเด็ม Highway Addressable Remote Transducer (HART) หนึ่ง (1) ช่อง แต่ละช่องสามารถกำหนดค่าได้สำหรับสัญญาณอินพุต 0-20 mA และ 4-20 mA ในขณะที่สัญญาณอินพุตแรงดันไฟฟ้าที่กำหนดค่าได้คือ +/-10 VDC, 0-5 VDC, 1-5 VDC และ 0-10 VDC โมดูลนี้มีความละเอียด 16 - 21 บิต มาพร้อมเวลาตรวจจับวงจรเปิด 5 วินาทีและการป้องกันแรงดันไฟเกิน 30 VDC และ 8 VDC สำหรับการกำหนดค่าสัญญาณแรงดันไฟฟ้าและกระแสไฟฟ้าตามลำดับ โมดูลนี้เป็นโมดูลความกว้างเดียว จึงใช้ช่องเดียวของแชสซี 1756 สามารถเป็นส่วนหนึ่งของ I/O ในพื้นที่หรือระบบ I/O แบบกระจาย 1756-IF8H มีเวลาสแกน HART 18...488 มิลลิวินาทีและ 1 วินาทีหากเปิดใช้งาน HART ในขณะที่เปิดใช้งาน HART ทุกช่อง เวลาสแกนโดยประมาณคือ 10 วินาที การกำหนดค่าการส่งผ่านโมดูลและการสื่อสารกับการสื่อสารและอุปกรณ์ HART อาจเพิ่มเวลาสแกนได้อย่างมาก 1756-IF8H ใช้การประมาณค่าต่อเนื่องเป็นวิธีการแปลงอินพุต ในขณะที่วิธีการแปลงเอาต์พุตใช้ DAC แบบ R-Ladder ซึ่งเป็นแบบโมโนโทนิซิตี้โดยไม่มีโค้ดที่หายไป

ข้อมูลทางเทคนิคสำหรับ 1756-IF8H

ผู้ผลิต：Rockwell Automation

ยี่ห้อ-อัลเลน-แบรดลีย์

หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก-1756-IF8H

ผู้ผลิต-ร็อคเวลล์ ออโตเมชั่น

ชุด-คอนโทรล โลจิกส์

ยี่ห้อ-อัลเลน-แบรดลีย์

ประเภทโมดูล-โมดูลอินพุตอะนาล็อกฮาร์ต

ชุด-คอนโทรล โลจิกส์

ช่องทางการ-8 ความแตกต่าง

ประเภทโมดูล-โมดูลอินพุตอะนาล็อกที่มีความสามารถ HART

กระแสไฟแบ็คเพลน (5.1 โวลต์ DC)-300 มิลลิแอมป์

จำนวนอินพุต-ช่องอินพุตแบบดิฟเฟอเรนเชียลแปด (8) ช่อง

กระแสไฟแบ็คเพลน (24 โวลต์)-70 มิลลิแอมป์

สัญญาณอินพุต-กระแสไฟ: 0-20 mA; 4-20 mA แรงดันไฟฟ้า: +/-10VDC, 0-5 VDC, 1-5 VDC และ 0-10 VDC

การสูญเสียพลังงาน (สูงสุด)-3.21-4.01 วัตต์

ปณิธาน-16 - 21 บิต

การกระจายความร้อน-13.7 บีทียูต่อชั่วโมง

ความแม่นยำ แรงดันไฟฟ้า-0.1% ของช่วง กระแสไฟ: 0.3% ของช่วง

ปณิธาน-16-21 บิต

รูปแบบข้อมูล-โหมดจำนวนเต็ม (ชิดซ้าย 2 s complement) จุดลอยตัว IEEE 32 บิต

สิ่งที่แนบมา-เปิด

วิธีการแปลงอินพุต-การประมาณค่าต่อเนื่อง

วิธีการแปลงเอาท์พุต-R-Ladder DAC ความสม่ำเสมอไม่มีรหัสที่หายไป

บล็อกขั้วต่อแบบถอดได้-1756-TBCH; 1756-TBS6H

การจับฉลากปัจจุบัน-300 mA ที่ 5.1 VDC และ 135 mA ที่ 24 VDC

เวลาตรวจจับวงจรเปิด-การอ่านค่าเต็มสเกลเชิงบวกภายใน 5 วินาที

การป้องกันไฟเกินสูงสุด แรงดันไฟฟ้า-กระแสไฟตรง 30V: 8V DC
