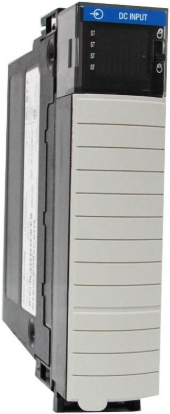

อัลเลน แบรดลีย์1756-IB32 โมดูล D/I 32 Pt 12/24V DC ControlLogix
Allen-Bradley 1756-IB32 เป็นโมดูล I/O ดิจิทัลของ ControlLogix โมดูลอินพุตนี้เป็นส่วนหนึ่งของระบบ ControlLogix มีอินพุต 32 อินพุตใน 2 กลุ่ม โดยแต่ละกลุ่มมี 16 จุด โมดูลนี้ติดตั้งบนแชสซีของ ControlLogix โดยใช้ตัวเรือนบล็อกเทอร์มินัลแบบถอดออกได้ที่จำเป็น หรือ RTB เช่น Allen-Bradley 1756-TBCH หรือ 1756-TBS6H โมดูลนี้ใช้ช่องเดียวในแชสซีของ ControlLogix และมาพร้อมกับตู้แบบเปิด โมดูล 1756-IB32 มีช่วงแรงดันไฟฟ้าในการทำงานตั้งแต่ 10 ถึง 31.2 โวลต์ DC และแรงดันไฟฟ้าอินพุตปกติคือ 24 โวลต์ DC โมดูลนี้มีระดับแรงดันไฟฟ้า 12/24 โวลต์ DC sink กระแสไฟ 120 mA ที่ 5.1 โวลต์ และ 2 mA ที่ 24 โวลต์ และกำลังไฟแบ็คเพลนรวม 0.66 W การกระจายพลังงานสูงสุดคือ 6.2 W ที่อุณหภูมิ 60 องศาเซลเซียส ในขณะที่การกระจายความร้อนคือ 21.1 BTU/ชั่วโมง ที่อุณหภูมิ 60 องศาเซลเซียสเช่นกัน โมดูล I/O ดิจิทัล Allen-Bradley 1756-IB32 ControlLogix ยังมีกระแสไฟกระชากสูงสุดที่ 250 mA ซึ่งลดลงเหลือต่ำกว่า 37% ใน 22 มิลลิวินาทีโดยไม่เปิดใช้งาน ในสถานะปิด กระแสไฟสูงสุดคือ 2.27 mA และแรงดันไฟฟ้าสูงสุดคือ 5 โวลต์ เวลาหน่วงอินพุตสำหรับกระบวนการปิดเป็นเปิดและเปิดเป็นปิดแตกต่างกัน สำหรับกระบวนการปิด-เปิด จะมีการหน่วงเวลาของฮาร์ดแวร์สูงสุด 380 ไมโครวินาทีบวกกับเวลาฟิลเตอร์ที่ผู้ใช้กำหนดค่าได้ 0, 1 หรือ 2 มิลลิวินาที เวลาหน่วงเวลาเปิด-ปิดรวมถึงเวลาหน่วงเวลาของฮาร์ดแวร์สูงสุด 420 ไมโครวินาทีบวกกับเวลาฟิลเตอร์ที่ผู้ใช้กำหนดค่าได้ 0, 1, 2, 9 หรือ 18 มิลลิวินาที
ข้อมูลทางเทคนิคสำหรับ 1756-IB32
ผู้ผลิต:Rockwell Automation
ยี่ห้อ-อัลเลน-แบรดลีย์
หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก-1756-IB32
ชุด-คอนโทรล โลจิกส์
ข้อมูลอินพุต-32
ประเภทโมดูล-โมดูลอินพุต DC ดิจิตอล
จำนวนอินพุต-สามสิบสอง (32) อินพุต
แรงดันไฟฟ้าขาเข้า-ซิงค์ไฟ DC 12-24 โวลต์
ช่วงแรงดันไฟฟ้าที่ใช้งาน-กระแสตรง 10-31.2 โวลต์
การเข้ารหัสโมดูล-อิเล็กทรอนิกส์
กระแสไฟฟ้าทำงานสูงสุด-5.5 มิลลิแอมแปร์
เวลาหน่วงการป้อนข้อมูล-2 มิลลิวินาทีบวกกับเวลาตัวกรองที่เลือก
กระแสไฟเข้าสูงสุด, สถานะปิด-1.5 มิลลิแอมแปร์
กระแสไฟฟ้าทำงานขั้นต่ำ-2 มิลลิแอมแปร์ที่ 10 โวลต์ DC
เวลาหน่วงการป้อนข้อมูล ปิดเป็นเปิด ความล่าช้าของฮาร์ดแวร์- สูงสุด 380 µs + เวลากรอง
กระแสไฟแบ็คเพลนที่ 5 โวลต์-120 มิลลิแอมแปร์
เวลาหน่วงอินพุต เปิดเป็นปิด ความล่าช้าของฮาร์ดแวร์-สูงสุด 420 µs + เวลากรอง
การสูญเสียพลังงาน (สูงสุด)-6.2 วัตต์ @ 60 °C (140 °F)
กระแสไฟแบ็คเพลนที่ 24 โวลต์-2 มิลลิแอมแปร์
กระแสไฟแบ็คเพลนที่ 5.1 โวลต์-100 มิลลิแอมแปร์
การกระจายความร้อน-21.1 บีทียู/ชม. ที่ 60 °C (140 °F)
บล็อกเทอร์มินัลแบบถอดได้-1756-TBCH 1756-TBSH
คำอธิบาย:
Allen-Bradley 1756-IB32 เป็นโมดูลอินพุตแบบแยกความหนาแน่นสูงซึ่งเป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ Programmable Automation Controllers (PAC) ของ ControlLogix โมดูลนี้มีช่องอินพุตสามสิบสอง (32) ช่อง แบ่งเป็นสอง (2) ช่อง โดยแต่ละกลุ่มมีช่องละสิบหก (16) ช่อง
สามารถติดตั้งในแร็ค I/O ในพื้นที่หรือแชสซี I/O แบบกระจาย หรือในระบบควบคุมแบบสแตนด์อโลนหรือแบบกระจาย (DCS) เช่น Plant PAx ของ Allen-Bradley เมื่อป้อนโมดูลนี้ผ่านการกำหนดค่าฮาร์ดแวร์แล้ว ก็จะสามารถเข้าถึงพารามิเตอร์ของโมดูลได้ เช่น คุณสมบัติทั่วไปของโมดูลพร้อมพารามิเตอร์ที่สำคัญของการเข้ารหัสที่เข้ากันได้และการกำหนดสล็อต โมดูลนี้ยังมีช่วงแพ็กเก็ตคำขอ (RPI) ที่กำหนดค่าได้ การยับยั้งโมดูล การตอบสนองต่อความล้มเหลวในการสื่อสาร และการเชื่อมต่อตามกำหนดการผ่าน ControlNet แต่ละช่องของโมดูลนี้มีการตั้งค่าตัวกรองที่กำหนดค่าได้เพื่อให้ปรับแต่งเวลาตอบสนองของโมดูลต่อสัญญาณได้อย่างละเอียด การปรับแต่งนี้มีประโยชน์ในแอปพลิเคชันที่สัญญาณแยกส่วนไม่แน่นอนและสัมผัสกับสัญญาณรบกวน คุณสมบัตินี้ช่วยป้องกันการอ่านค่าลบบวกปลอม
คำถามที่พบบ่อย & การติดต่อ:
ถาม: คุณเป็นบริษัทการค้าหรือผู้ผลิต?
A: เราเป็นบริษัทการค้า.
ถาม: ระยะเวลาดำเนินการของคุณคือเท่าไร?
A: โดยปกติจะใช้เวลา 1 ถึง 3 วันหากมีสินค้าในสต็อก หากไม่มีสินค้าในสต็อก คุณต้องเจรจาก่อน
ถาม: บริษัทของคุณมีตัวอย่างให้หรือไม่? ฟรีหรือคิดค่าบริการเพิ่มเติม?
A: ขึ้นอยู่กับสินค้าที่คุณต้องการและปริมาณที่คุณสั่งซื้อ
ถาม: เงื่อนไขการชำระเงินของคุณคืออะไร?
A: ชำระเงิน 100% ก่อนจัดส่ง หากปริมาณมาก เราสามารถต่อรองได้
