YASKAWA SGMPH-04A1A-YR61 ใหม่และต้นฉบับ คุณภาพสูง

ส.ม.ป.-04ก.1ก.-ย.61

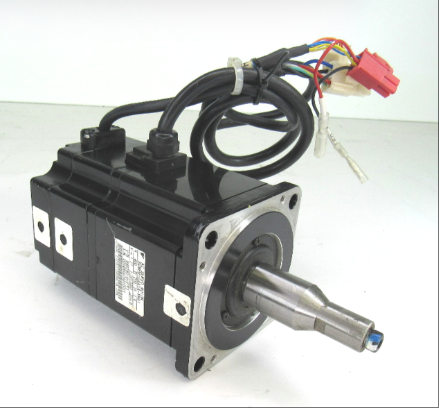

มอเตอร์เซอร์โว SGMPH-04A-YR61 เป็นมอเตอร์เซอร์โวขนาดกะทัดรัดประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับสถานการณ์อัตโนมัติในอุตสาหกรรม มอเตอร์นี้ใช้โครงสร้างแบนและเทคโนโลยีการซิงโครไนซ์แม่เหล็กถาวร โดยมีกำลังไฟฟ้าที่กำหนดประมาณ 0.4 กิโลวัตต์ เหมาะสำหรับแหล่งจ่ายไฟสามเฟสระดับ 200V รองรับการทำงานความเร็วสูง (ความเร็วที่กำหนด 3,000 รอบต่อนาที ความเร็วสูงสุดถึง 5,000 รอบต่อนาที) และมีความสามารถในการตอบสนองแบบไดนามิกสูง มอเตอร์นี้มาพร้อมกับตัวเข้ารหัสแบบเพิ่มทีละ 13 บิต (บางรุ่นสามารถเลือกตัวเข้ารหัสแบบสัมบูรณ์ 16 บิตได้) ซึ่งสามารถบรรลุความแม่นยำในการกำหนดตำแหน่งที่ ± 0.01 มม. ตอบสนองข้อกำหนดความแม่นยำสูงในการติดตามวิถีและการกำหนดตำแหน่งซ้ำๆ สำหรับอุปกรณ์ที่มีความแม่นยำ เช่น การผลิตอิเล็กทรอนิกส์และการประมวลผลเซมิคอนดักเตอร์ มอเตอร์ใช้การติดตั้งแบบหน้าแปลน และเพลาส่งออกได้รับการออกแบบให้เป็นเพลาแบน (คีย์สมดุลหรือลูกสูบเสริม) ซึ่งเชื่อมต่อโดยตรงกับส่วนประกอบส่งกำลังได้ง่าย ระดับการป้องกันถึงระดับ IP65 (ยกเว้นส่วนที่เจาะเพลา) พร้อมคุณสมบัติกันฝุ่นและกันน้ำ และสามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่มีอุณหภูมิ -10 ℃ ถึง 40 ℃ เหมาะสำหรับไซต์อุตสาหกรรมที่มีฝุ่นและความชื้นสูง นอกจากนี้ รุ่นนี้รองรับการทำงานร่วมกันกับไดรเวอร์ซีรีส์ ∑ -7 และเข้ากันได้กับโปรโตคอลบัสอุตสาหกรรมหลัก เช่น EtherCAT และ MECHATROLINK-III สามารถแก้ไขจุดบกพร่องในการแสดงภาพพารามิเตอร์และเพิ่มประสิทธิภาพการระงับการสั่นสะเทือนได้ผ่านซอฟต์แวร์ SigmaWin+ นอกจากนี้ยังผสานรวมฟังก์ชันปิดแรงบิดเพื่อความปลอดภัย STO ซึ่งเป็นไปตามมาตรฐานความปลอดภัย IEC 61800-5-2 และเหมาะสำหรับสถานการณ์ที่ต้องการความน่าเชื่อถือสูงและการสำรองข้อมูลด้านความปลอดภัย เช่น ไดรฟ์ข้อต่อสำหรับหุ่นยนต์อุตสาหกรรมและแกนป้อนสำหรับเครื่องมือเครื่องจักร CNC

ข้อมูลทางเทคนิคสำหรับ ส.ม.ป.-04ก.1ก.-ย.61

ข้อมูลจำเพาะพื้นฐาน

กำลังขับที่กำหนด: 0.4 กิโลวัตต์ เหมาะสำหรับสถานการณ์การขับเคลื่อนความแม่นยำที่ใช้พลังงานต่ำ

แรงดันไฟฟ้า: AC200V เข้ากันได้กับแหล่งจ่ายไฟฟ้าสามเฟสมาตรฐานอุตสาหกรรม

ความเร็วที่กำหนด: 3,000 รอบ/นาที ความเร็วสูงสุด 5,000 รอบ/นาที ตรงตามข้อกำหนดการทำงานความเร็วสูง

ระดับการป้องกัน: IP65 (ตัวมอเตอร์) ระดับการป้องกันของเพลาผ่านชิ้นส่วนอาจลดลง และจำเป็นต้องกำหนดค่าด้วยส่วนประกอบการปิดผนึก

2、พารามิเตอร์ประสิทธิภาพ

แรงบิดที่กำหนด: 0.318N·m แรงบิดสูงสุดทันที 3.82N·m รองรับสภาวะโอเวอร์โหลดในระยะสั้น

ค่าคงที่แรงบิด: 0.349N · m/A สะท้อนถึงความสัมพันธ์เชิงเส้นระหว่างแรงบิดแม่เหล็กไฟฟ้าของมอเตอร์และกระแสไฟฟ้า

ความเฉื่อยของมอเตอร์: 0.331 × 10 ⁻⁴ กก. · ม. ² การออกแบบความเฉื่อยต่ำช่วยปรับปรุงความเร็วในการตอบสนองแบบไดนามิก

กำลังตอบสนองที่กำหนด: 49.0 kW/s แสดงถึงความสามารถในการควบคุมพลังงานชั่วคราว

อัตราเร่งเชิงมุมที่กำหนด: 38,500 ราด/วินาที² สะท้อนถึงประสิทธิภาพการสตาร์ทหยุดความเร็วสูง

ค่าคงที่เวลาทางกล: 0.36ms วัดความเร็วในการตอบสนองของมอเตอร์จากสถานะคงที่เป็นสถานะคงที่

ค่าคงที่เวลาไฟฟ้า: 8.6ms สะท้อนถึงลักษณะการเปลี่ยนแปลงทางแม่เหล็กไฟฟ้าของวงจรอาร์เมเจอร์

3、พารามิเตอร์ไฟฟ้า

กระแสไฟที่กำหนด: 2.6 Arms กระแสไฟสูงสุดทันที: 8.0 Arms ต้องตรงกับความสามารถในการรับน้ำหนักเกินของไดรเวอร์

การกำหนดค่าตัวเข้ารหัส: ตัวเข้ารหัสเพิ่มทีละ 13 บิต (8192P/r), ตัวเข้ารหัสแบบสัมบูรณ์ 16 บิตเสริม

4、กลไกและการติดตั้ง

วิธีการติดตั้ง: ติดตั้งแบบหน้าแปลน รองรับเอาต์พุตเพลาแบน (สามารถติดตั้งลิ่มแบนหรือลูกสูบได้)

การออกแบบปลายเพลา: โครงสร้างเพลาแบนเข้ากันได้กับการเชื่อมต่อโดยตรง และสามารถกำหนดค่าตัวกระตุ้นเสริมได้

ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: ช่วงอุณหภูมิในการทำงาน 0~40 ℃ ความชื้น 20%~88% (ไม่ควบแน่น)

5、ความปลอดภัยและความน่าเชื่อถือ

ฟังก์ชันด้านความปลอดภัย: ระบบตัดแรงบิดเพื่อความปลอดภัย STO แบบบูรณาการ สอดคล้องกับมาตรฐาน IEC 61800-5-2

กลไกการป้องกัน: มีระบบป้องกันการโอเวอร์โหลดและความร้อนสูงเกินไปในตัว ช่วยยืดอายุการใช้งานของมอเตอร์

มาตรฐานการรับรอง: ใบรับรอง CE, UL, RoHS เพื่อให้มั่นใจถึงความสอดคล้องและปลอดภัย

6、การสื่อสารและความเข้ากันได้

โปรโตคอลการสื่อสาร: รองรับบัสอุตสาหกรรมหลักเช่น EtherCAT และ MECHATROLINK-III

ความเข้ากันได้ของไดรเวอร์: เข้ากันได้กับไดรเวอร์ซีรีส์ ∑ -7 เพื่อให้สามารถควบคุมแบบวงปิดได้เต็มรูปแบบ

ซอฟต์แวร์แก้ไขข้อบกพร่อง: รองรับการกำหนดค่าการแสดงพารามิเตอร์ SigmaWin+ และการปรับปรุงการป้องกันการสั่นสะเทือน

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก

4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2、การรับประกัน: 1 ปี

3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
