SMC CD85N20-40-B ใหม่และต้นฉบับคุณภาพสูง

ซีดี85เอ็น20-40-บี

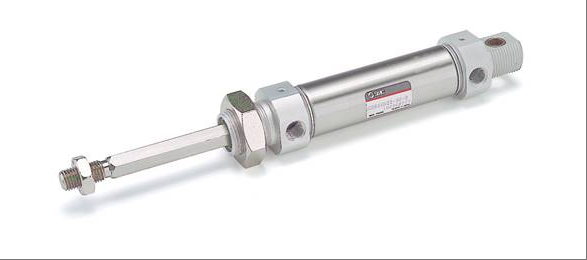

กระบอกสูบรุ่น CD85N20-40-B เป็นกระบอกสูบแบบทำงานสองทิศทางที่บางและเป็นไปตามมาตรฐาน ISO 6432 โดยใช้การออกแบบแบบทำงานสองทิศทางแบบก้านเดี่ยว โดยมีเส้นผ่านศูนย์กลางกระบอกสูบ 20 มม. และระยะชัก 40 มม. โดยมีโครงสร้างที่กะทัดรัดและลักษณะน้ำหนักเบา มีอินเทอร์เฟซสวิตช์แม่เหล็กในตัว (เข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ CDQM) และการออกแบบลูกสูบรูปวงรี ซึ่งสามารถติดตั้งได้หลายด้านและปรับพื้นที่ได้อย่างยืดหยุ่น นอกจากนี้ยังรองรับการผสมผสานโมดูลาร์กับกระบอกสูบแกนนำทางซีรีส์ CQS และ CQ2 ซึ่งตอบสนองข้อกำหนดการวางตำแหน่งที่มีความแม่นยำสูง (ไม่มีความแม่นยำในการหมุนต่ำกว่า ± 0.2 °) รุ่นนี้ใช้การออกแบบที่ไม่ต้องใช้น้ำมันหล่อลื่น เหมาะสำหรับสื่ออากาศ โดยมีช่วงอุณหภูมิในการทำงานตั้งแต่ -10 ℃ ถึง 60 ℃ ความต้านทานการรับน้ำหนักด้านข้างสูงกว่าซีรีส์ CQ ถึง 2-4 เท่า และสามารถติดตั้งโหลดได้โดยตรง เหมาะสำหรับสถานการณ์อุตสาหกรรม เช่น สายการผลิตอัตโนมัติและอุปกรณ์ประกอบที่มีความแม่นยำซึ่งต้องใช้พื้นที่และความเสถียรในการเคลื่อนที่อย่างเข้มงวด อินเทอร์เฟซสวิตช์แม่เหล็กประเภทการติดตั้งแถบเหล็ก (ประเภท B) ช่วยให้ผู้ใช้บูรณาการฟังก์ชันการตรวจจับได้อย่างรวดเร็ว

ข้อมูลทางเทคนิคสำหรับ ซีดี85เอ็น20-40-บี

ข้อมูลจำเพาะพื้นฐาน

ประเภท: กระบอกสูบลูกสูบคู่แบบทำงานสองทิศทาง เป็นไปตามมาตรฐาน ISO 6432

เส้นผ่านศูนย์กลางกระบอกสูบ : 20มม.

ระยะการเดินทาง: 40มม.

โหมดการทำงาน: ก้านเดี่ยว ก้านคู่

วิธีการบัฟเฟอร์: บัฟเฟอร์ยาง (บางรุ่นอาจรองรับบัฟเฟอร์อากาศ ขึ้นอยู่กับรุ่นเฉพาะ)

2、พารามิเตอร์ประสิทธิภาพ

การใช้ของไหล: อากาศ

แรงดันใช้งานสูงสุด: 1.0MPa.

แรงดันใช้งานขั้นต่ำ: 0.05MPa (สถานการณ์การใช้งานบางอย่างรองรับแรงดันที่ต่ำกว่า เช่น 0.08MPa หรือ 0.1MPa)

แรงดันทดสอบความต้านทานแรงดัน: 1.5MPa

ช่วงความเร็วลูกสูบ: 50 มม./วินาที ถึง 1,500 มม./วินาที

ความคลาดเคลื่อนในการเดินทาง: 0 มม. ถึง 1.4 มม.

พลังงานจลน์ที่อนุญาต: 0.27J.

3、การติดตั้งและการปรับตัว

วิธีการติดตั้ง: รองรับการติดตั้งแบบหลายแง่มุมและเข้ากันได้กับขนาดการติดตั้งซีรีย์ QS และ CQ2

อินเทอร์เฟซสวิตช์แม่เหล็ก: อินเทอร์เฟซประเภทการติดตั้งแถบเหล็กสำรอง (ประเภท B) เข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ CDQM

เส้นผ่านศูนย์กลางท่อ: พอร์ตแรงดันอากาศคือ 1/8 นิ้วและประเภทเกลียวของพอร์ตคือ G

รูปร่างปลายแกน: เกลียวนอก ขนาด M8 × 1.25.

4、ความสามารถในการปรับตัวต่อสิ่งแวดล้อม

ช่วงอุณหภูมิในการทำงาน: -10 ℃ ถึง 60 ℃ (สำหรับประเภทวงแหวนแม่เหล็กในตัวคือ -10 ℃ ถึง 50 ℃)

ช่วงอุณหภูมิในการจัดเก็บ: -25 ℃ ถึง 85 ℃ (โดยไม่เกิดการแข็งตัวหรือการควบแน่น)

ช่วงความชื้นแวดล้อม: 10% ถึง 90% RH (ไม่ควบแน่น)

5、คุณลักษณะอื่นๆ

ข้อกำหนดการหล่อลื่น: ออกแบบให้ปราศจากการหล่อลื่น

ระดับการป้องกัน: ระดับ IP ไม่ได้ถูกกำหนดไว้อย่างชัดเจน แต่โครงสร้างมีคุณสมบัติป้องกันฝุ่นได้

ความสามารถในการรับน้ำหนักด้านข้าง: สูงกว่าซีรีย์ CQ 2-4 เท่า สามารถติดตั้งโหลดได้โดยตรง

การกำหนดค่าสวิตช์แม่เหล็ก: สวิตช์แม่เหล็กเสริม (เช่น รุ่น D-A73L) รองรับอินเทอร์เฟซการติดตั้งแผ่นเหล็ก

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก

4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2、การรับประกัน: 1 ปี

3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
