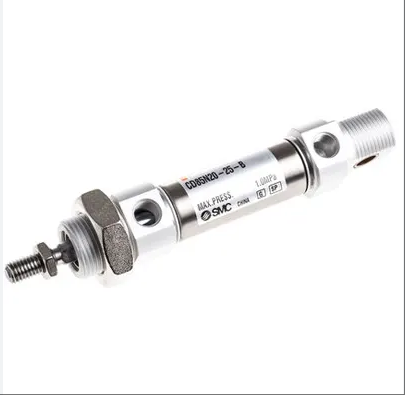

ซีดี85เอ็น20-25-บี
รุ่น CD85N20-25-B เป็นกระบอกสูบแบบก้านเดี่ยวมาตรฐานที่ทำงานสองทิศทาง ผลิตขึ้นโดยใช้เทคโนโลยีการผลิตดั้งเดิมของญี่ปุ่น เส้นผ่านศูนย์กลางกระบอกสูบคือ 20 มม. ระยะชักคือ 25 มม. และวัสดุหลักคือโลหะผสมอลูมิเนียมที่มีความแข็งแรงสูง ซึ่งผสมผสานน้ำหนักเบาและความทนทาน ผลิตภัณฑ์นี้เข้ากันได้กับมาตรฐาน ISO และติดตั้งได้กะทัดรัดผ่านการออกแบบหัวกระบอกสูบด้านข้างแบบไม่มีก้าน (ชนิด N) ที่รวมเข้ากับต่างหูอันเดียว เหมาะสำหรับสถานีงานที่มีพื้นที่จำกัดในอุปกรณ์อัตโนมัติ สวิตช์แม่เหล็กใช้การออกแบบประเภทการติดตั้งแถบเหล็ก (ชนิด B) ซึ่งสามารถติดตั้งเซ็นเซอร์แม่เหล็กได้อย่างสะดวกเพื่อให้ได้ฟังก์ชันการตรวจจับตำแหน่ง ช่วงอุณหภูมิในการทำงานของกระบอกสูบคือ -10 ℃ ถึง 60 ℃ เหมาะสำหรับแรงดันในการทำงานที่กว้าง 0.05~1.0MPa โดยมีความต้านทานแรงดันสูงสุด 1.5MPa ตอบสนองข้อกำหนดของการเคลื่อนที่แบบลูกสูบอย่างรวดเร็วในสถานการณ์อุตสาหกรรม ข้อกำหนดเกลียวอินเทอร์เฟซคือ M8 × 1.25 และเส้นผ่านศูนย์กลางท่อคือ 1/8 นิ้ว รองรับการเชื่อมต่อที่ไร้รอยต่อกับส่วนประกอบลมหลัก กระบอกสูบรุ่นนี้มีความแม่นยำและประสิทธิภาพที่เชื่อถือได้สูง จึงใช้กันอย่างแพร่หลายในสายการผลิตอัตโนมัติ เช่น การผลิตอุปกรณ์อิเล็กทรอนิกส์ เครื่องจักรบรรจุภัณฑ์ และการแปรรูปชิ้นส่วนยานยนต์ โดยเหมาะเป็นพิเศษสำหรับสภาวะการทำงานที่ต้องการการควบคุมจังหวะที่แม่นยำและการตอบสนองที่รวดเร็ว
ข้อมูลทางเทคนิคสำหรับ ซีดี85เอ็น20-25-บี
พารามิเตอร์โครงสร้างพื้นฐาน
เส้นผ่านศูนย์กลางกระบอกสูบ: 20 มม. เป็นไปตามมาตรฐาน ISO เหมาะสำหรับระบบลมส่วนใหญ่
ระยะการเคลื่อนที่: 25 มม. การออกแบบระยะการเคลื่อนที่สั้น เหมาะสำหรับการวางตำแหน่งที่แม่นยำสูงหรือสถานการณ์การเคลื่อนที่ไปมาระยะสั้น
ประเภทโครงสร้าง: กระบอกสูบเดี่ยวทำงานสองทิศทาง ขับเคลื่อนด้วยอากาศอัดเพื่อให้ลูกสูบเคลื่อนที่ได้สองทิศทาง
วัสดุหลัก: โลหะผสมอลูมิเนียม น้ำหนักเบาและทนต่อการกัดกร่อน เหมาะสำหรับสภาพแวดล้อมระบบอัตโนมัติในอุตสาหกรรม
รูปแบบหัวกระบอกสูบด้านข้างแบบไม่มีก้าน: แบบพื้นฐาน (รวมต่างหูเดี่ยว) ติดตั้งง่ายและประหยัดพื้นที่
2、พารามิเตอร์ประสิทธิภาพ
ช่วงแรงดันการทำงาน: 0.05~1.0MPa เหมาะสำหรับความต้องการไดรฟ์แรงดันต่ำถึงปานกลาง
ความต้านทานแรงดันสูงสุด: 1.5MPa รับประกันความน่าเชื่อถือภายใต้ความผันผวนของแรงดันชั่วคราว
ช่วงอุณหภูมิในการทำงาน: -10 ℃ ถึง 60 ℃ เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมทั่วไป (โดยมีช่วงอุณหภูมิเท่ากันสำหรับประเภทวงแหวนแม่เหล็กในตัว)
ของเหลวที่ใช้: อากาศ ไม่ต้องใช้การหล่อลื่นเพิ่มเติม ง่ายต่อการบำรุงรักษา
วิธีการบัฟเฟอร์: บัฟเฟอร์ยางช่วยลดเสียงการกระทบของลูกสูบและยืดอายุการใช้งาน
ช่วงความเร็วลูกสูบ: 50~1500 มม./วินาที เหมาะสำหรับสภาพการทำงานความเร็วสูงหรือความเร็วต่ำ
3、อินเทอร์เฟซและความเข้ากันได้
เส้นผ่านศูนย์กลางท่อ (พอร์ตแรงดันอากาศ) : 1/8 นิ้ว เข้ากันได้กับท่อลมมาตรฐาน
ประเภทของการเชื่อมต่อแบบเกลียว: M8 × 1.25 เชื่อมต่อกับข้อต่อหรือกลุ่มวาล์วได้ง่าย
วิธีการติดตั้งสวิตช์แม่เหล็ก: ชนิด B (ประเภทการติดตั้งแผ่นเหล็ก) รองรับเซ็นเซอร์แม่เหล็กเสริมสำหรับการตรวจจับตำแหน่ง
4、การติดตั้งและการบำรุงรักษา
วิธีการติดตั้ง: การติดตั้งแบบคงที่ รองรับโครงสร้างแบบบูรณาการต่างหูเดี่ยว ทำให้กระบวนการติดตั้งอุปกรณ์ง่ายขึ้น
ความเข้ากันได้ของสวิตช์แม่เหล็ก: เข้ากันได้กับ D-A73L, D-C73L และรุ่นอื่นๆ รองรับฟังก์ชั่นข้อเสนอแนะตำแหน่ง
ความสามารถในการบำรุงรักษา: การออกแบบแบบโมดูลาร์ช่วยให้การเปลี่ยนซีลเป็นไปได้สะดวกยิ่งขึ้นและลดต้นทุนเวลาหยุดทำงาน
