SMC C96C50-NFW001-150 ใหม่และต้นฉบับคุณภาพสูง

C96C50-NFW001-150

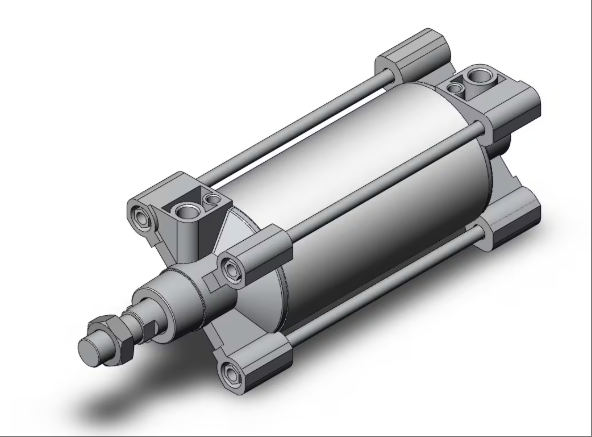

ผลิตภัณฑ์รุ่น C96C50-NFW001-150 เป็นกระบอกสูบมาตรฐานบางที่เป็นไปตามมาตรฐาน ISO (21287) ใช้การออกแบบแบบลูกสูบเดี่ยวที่ทำงานสองทิศทางและทำให้ลูกสูบเคลื่อนที่เป็นเส้นตรงสองทิศทางผ่านไดรฟ์อากาศอัด เส้นผ่านศูนย์กลางกระบอกสูบคือ 50 มม. และระยะชักสามารถเข้าถึง 150 มม. ซึ่งสามารถปรับให้เหมาะกับความต้องการของอุปกรณ์อัตโนมัติส่วนใหญ่สำหรับระยะชักและโหลดปานกลาง วัสดุหลักคือโลหะผสมอลูมิเนียมซึ่งผสมผสานลักษณะน้ำหนักเบาและความแข็งแรงสูง เหมาะสำหรับการจัดวางในพื้นที่กะทัดรัด รุ่นนี้มีวงแหวนแม่เหล็กในตัวและรองรับการติดตั้งสวิตช์แม่เหล็ก (ซึ่งต้องติดตั้งแยกต่างหาก) ทำให้สามารถใช้งานฟังก์ชันตรวจจับตำแหน่งได้ง่าย ใช้การออกแบบเบาะยางเพื่อลดเสียงกระทบของก้านลูกสูบและยืดอายุการใช้งาน ช่วงอุณหภูมิในการทำงานของกระบอกสูบคือ -10 ℃ ถึง 60 ℃ โดยมีความต้านทานแรงดันสูงสุด 1.0MPa เข้ากันได้กับอากาศเป็นตัวกลางในการขับเคลื่อนและไม่ต้องใช้การหล่อลื่นเพิ่มเติม ทำให้การบำรุงรักษาสะดวก นอกจากนี้ ผลิตภัณฑ์อาจผสานเทคโนโลยีแผ่นรองกันกระแทกที่จดสิทธิบัตรของ SMC (รายละเอียดเฉพาะต้องได้รับการยืนยันในคู่มือการเลือกใช้) ซึ่งสามารถย่นระยะเวลาในการผลิตได้โดยการรวมแผ่นรองกันกระแทกแบบลมและแผ่นรองกันกระแทกเข้าด้วยกัน และลดเสียงโลหะเมื่อลูกสูบหยุดทำงาน ผลิตภัณฑ์ดังกล่าวเหมาะสำหรับสถานการณ์ทางอุตสาหกรรม เช่น การผลิตอุปกรณ์อิเล็กทรอนิกส์ เครื่องจักรบรรจุภัณฑ์ และการประมวลผลชิ้นส่วนยานยนต์ที่ต้องการความเสถียรและความแม่นยำสูงในการทำงาน

ข้อมูลทางเทคนิคสำหรับ C96C50-NFW001-150

พารามิเตอร์โครงสร้างพื้นฐาน

เส้นผ่านศูนย์กลางกระบอกสูบ: 50 มม. ซึ่งอยู่ในข้อกำหนดเส้นผ่านศูนย์กลางกระบอกสูบขนาดกลาง สามารถปรับให้เข้ากับความต้องการในการรับน้ำหนักของอุปกรณ์อัตโนมัติส่วนใหญ่ได้

ระยะการเคลื่อนที่: 150มม. ให้ระยะการเคลื่อนที่ที่ไกล เหมาะกับสภาวะการทำงานที่ต้องมีระยะการเคลื่อนที่ไกล

ประเภทโครงสร้าง: กระบอกสูบเดี่ยวทำงานสองทิศทางที่เป็นไปตามมาตรฐาน ISO (15552) และสามารถเคลื่อนที่เป็นเส้นตรงแบบสองทิศทางของลูกสูบโดยผ่านอากาศอัด

วัสดุหลัก: โลหะผสมอลูมิเนียม ผสมผสานคุณสมบัติน้ำหนักเบาและความแข็งแรงสูง เหมาะสำหรับความต้องการจัดวางพื้นที่ขนาดกะทัดรัด

วิธีการติดตั้ง: การติดตั้งแบบที่นั่งเท้าแนวแกน ง่ายต่อการติดบนพื้นผิวของอุปกรณ์หรือรวมเข้ากับกลุ่มวาล์วแบบโมดูลาร์

2、พารามิเตอร์ประสิทธิภาพ

ช่วงแรงดันการทำงาน: 0.05~1.0MPa เหมาะสำหรับความต้องการแรงดันระบบลมส่วนใหญ่

ความต้านทานแรงดันสูงสุด: 1.5MPa รับประกันความน่าเชื่อถือภายใต้ความผันผวนของแรงดันชั่วคราว

ช่วงอุณหภูมิในการทำงาน: -10 ℃ ถึง 60 ℃ สามารถปรับให้เข้ากับการเปลี่ยนแปลงอุณหภูมิในสภาพแวดล้อมอุตสาหกรรมทั่วไปได้

ใช้ของเหลว: อากาศ ไม่ต้องใช้การหล่อลื่นเพิ่มเติม ทำให้กระบวนการบำรุงรักษาง่ายขึ้น

วิธีการบัฟเฟอร์: บัฟเฟอร์อากาศสองด้าน + บัฟเฟอร์เบาะ ช่วยลดเวลาในการผลิตและลดเสียงของโลหะเมื่อลูกสูบหยุด

ช่วงความเร็วลูกสูบ: 50~1000 มม./วินาที รองรับสภาวะการทำงานความเร็วสูงหรือความเร็วต่ำ ปรับให้เข้ากับความต้องการจังหวะการเคลื่อนไหวที่แตกต่างกัน

ความคลาดเคลื่อนของความยาวในการเดินทาง: 0-2 มม. ช่วยให้มั่นใจถึงความแม่นยำในการวางตำแหน่งซ้ำ

เส้นผ่านศูนย์กลางแกนลูกสูบ: 20 มม. ช่วยให้รองรับได้อย่างมั่นคง

พื้นที่อัด: 1,649 มม.² ที่ด้านไอดีและ 1,963 มม.² ที่ด้านไอเสีย ซึ่งส่งผลต่อการคำนวณแรงขับตามทฤษฎี

แรงขับตามทฤษฎี: ที่ความดัน 0.2~1.0MPa ที่ด้านไอดี ช่วงแรงขับจะอยู่ที่ 330~1649N; ที่ความดัน 0.2~1.0MPa ที่ด้านไอเสีย ช่วงแรงขับจะอยู่ที่ 393~1963N

3、 พารามิเตอร์อินเทอร์เฟซและการติดตั้ง

เส้นผ่านศูนย์กลางท่อ (พอร์ตแรงดันอากาศ): 1/4 นิ้ว เข้ากันได้กับอินเทอร์เฟซท่อลมมาตรฐาน

ประเภทของเกลียวทะลุ: เกลียวชนิด G เชื่อมต่อกับข้อต่อหรือกลุ่มวาล์วได้ง่าย

รูปร่างปลายแกน: เกลียวภายนอก ขนาด M16X1.5 เพื่อความสะดวกในการเชื่อมต่อกับโหลด

ความเข้ากันได้ของสวิตช์แม่เหล็ก: สวิตช์ที่ไม่ใช่แม่เหล็ก (พร้อมวงแหวนแม่เหล็กในตัวรุ่น D) ต้องใช้เซ็นเซอร์แม่เหล็กเพิ่มเติมเพื่อให้สามารถตรวจจับตำแหน่งได้

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก

4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2、การรับประกัน: 1 ปี

3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
