SIEMENS 6GK7343-2AH00-0XA0 ใหม่และต้นฉบับ คุณภาพสูง

6GK7343-2AH00-0XA0

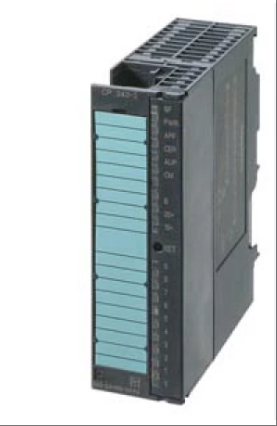

ผลิตภัณฑ์รุ่น 6GK7343-2AH00-0XA0 คือโมดูลโปรเซสเซอร์การสื่อสาร CP 343-2 ของ PLC ซีรีส์ Siemens SIMATIC S7-300 ซึ่งได้รับการออกแบบมาโดยเฉพาะสำหรับสถานการณ์อัตโนมัติในอุตสาหกรรม รองรับการเชื่อมต่อ PLC SIMATIC S7-300 และอุปกรณ์ I/O แบบกระจาย ET 200M ผ่าน AS Interface (อินเทอร์เฟซเซ็นเซอร์แอคชูเอเตอร์) และสามารถรวมอุปกรณ์สเลฟของ AS Interface ได้สูงสุด 62 ตัวเพื่อให้ได้การส่งค่าแอนะล็อกและสัญญาณดิจิทัล สอดคล้องกับข้อกำหนดทางเทคนิคของ AS Interface V2.1 ที่ขยายเพิ่ม และเข้ากันได้กับอุปกรณ์หลัก AS Interface ทั้งหมด โมดูลนี้ใช้การออกแบบเปลือกที่กะทัดรัดและเข้ากันได้กับโครงสร้างการติดตั้งของตู้ควบคุม S7-300 แสดงสถานะการทำงาน สถานะการเชื่อมต่ออุปกรณ์ และข้อมูลข้อผิดพลาด (เช่น แรงดันไฟของ AS Interface ผิดปกติ ข้อผิดพลาดในการกำหนดค่า เป็นต้น) แบบเรียลไทม์ผ่านไฟแสดงสถานะ LED ที่แผงด้านหน้า ซึ่งสะดวกสำหรับการดีบักในสถานที่และการวินิจฉัยข้อผิดพลาด การออกแบบแบบโมดูลาร์รองรับการบูรณาการที่ราบรื่นกับซีพียูซีรีส์ S7-300 ช่วยให้สร้างระบบอัตโนมัติแบบกระจายได้อย่างรวดเร็ว เหมาะสำหรับสถานการณ์อุตสาหกรรม เช่น การตรวจสอบสายการผลิตและการรวบรวมข้อมูลอุปกรณ์พลังงานที่ต้องใช้การขยาย I/O ความหนาแน่นสูงและการสื่อสารแบบหลายโปรโตคอล ด้วยการทำงานร่วมกับซอฟต์แวร์วิศวกรรม เช่น TIA Portal จึงสามารถจัดการกระบวนการอัตโนมัติทั้งหมดได้ตั้งแต่การกำหนดค่าฮาร์ดแวร์ไปจนถึงการวินิจฉัยเครือข่าย ช่วยปรับปรุงความยืดหยุ่นของระบบและประสิทธิภาพในการบำรุงรักษาได้อย่างมาก

ข้อมูลทางเทคนิคสำหรับ 6GK7343-2AH00-0XA0

ฟังก์ชั่นพื้นฐานและตำแหน่ง:

ชื่อผลิตภัณฑ์: AS Interface Master รุ่น CP 343-2 เหมาะสำหรับระบบ I/O แบบกระจาย SIMATIC S7-300 PLC และ ET200M

ข้อมูลจำเพาะทางเทคนิค: สอดคล้องกับไฟล์กำหนดค่าสถานีหลักอินเทอร์เฟซ AS ขยาย M0E/M1E (อินเทอร์เฟซ AS V2.11) รองรับการกำหนดค่าแบบไม่ซ้ำซ้อน AS-i Power 24V

พารามิเตอร์ไฟฟ้าและการสื่อสาร:

ประเภทอินเทอร์เฟซ: อินเทอร์เฟซ AS-I เชื่อมต่อผ่านปลั๊กด้านหน้า 20 พินและรองรับโปรโตคอล AS Interface V2.11

แหล่งจ่ายไฟ: ขับเคลื่อนโดยบัสแบ็คเพลน การใช้กระแสไฟฟ้าสูงสุดของแหล่งจ่ายไฟอิสระที่ 24V คือ 100mA ที่ 30V (สายเคเบิลอินเทอร์เฟซ AS ไม่สม่ำเสมอ) และ 200mA บนบัสแบ็คเพลน

การส่งข้อมูล: การสื่อสารระหว่างโมดูลทำได้โดยใช้บัสแบ็คเพลน S7-300/ET 200M โดยที่ CPU แต่ละตัวรองรับได้สูงสุดหนึ่งโมดูล

ประสิทธิภาพและความสามารถในการวินิจฉัย:

การเชื่อมต่อสเลฟ: เครือข่ายอินเทอร์เฟซ AS เดี่ยวสามารถรองรับอุปกรณ์สเลฟได้สูงสุด 62 เครื่อง โดยมีเวลาการทำงานของบัส 5 มิลลิวินาทีสำหรับอุปกรณ์สเลฟ 31 เครื่องและ 10 มิลลิวินาทีสำหรับอุปกรณ์สเลฟ 62 เครื่อง

ฟังก์ชันการวินิจฉัย: แสดง RUN, APF (แอปพลิเคชันพร้อมใช้งาน), CER (ข้อผิดพลาดในการกำหนดค่า), AUP (ที่อยู่ขัดแย้ง), CM (ข้อผิดพลาดในการสื่อสาร), SF (ข้อผิดพลาดของระบบ) และสถานะอื่น ๆ ผ่านไฟแสดงสถานะ LED ที่แผงด้านหน้า

การตรวจจับข้อผิดพลาด: รองรับการวินิจฉัยแบบเรียลไทม์ของข้อผิดพลาดแรงดันไฟอินเทอร์เฟซ AS ข้อผิดพลาดในการกำหนดค่า ฯลฯ และเข้าถึงข้อมูล I/O ดิจิทัลผ่านการแมปกระบวนการ/ที่อยู่อุปกรณ์ต่อพ่วง

รายละเอียดทางกลไกและการติดตั้ง :

ขนาดทางกายภาพ: กว้าง 40 มม. สูง 125 มม. ลึก 120 มม. รูปแบบโมดูลมาตรฐาน S7-300

วิธีการติดตั้ง: ใช้รางยึดรูปตัว S7 ซึ่งมีระดับการป้องกัน IP20 เหมาะสำหรับการติดตั้งภายในตู้ควบคุม

ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: เมื่อติดตั้งในแนวนอน อุณหภูมิในการทำงานจะอยู่ที่ 0-60 ° C เมื่อติดตั้งในแนวตั้ง จะอยู่ที่ 0-40 ° C อุณหภูมิในการจัดเก็บจะอยู่ที่ -40~70 ° C และความชื้นสัมพัทธ์จะอยู่ที่ ≤ 95% (ไม่มีการควบแน่นที่ 25 ° C)

ความปลอดภัยและการพิสูจน์ตัวตน:

แรงดันไฟฉนวน: 500V ช่วยให้แยกไฟฟ้าได้อย่างมีประสิทธิภาพ

การรับรองผลิตภัณฑ์: ผ่านการรับรอง CE และตรงตามมาตรฐานความปลอดภัยของสหภาพยุโรป

การควบคุมการส่งออก: รหัส AL: N/ECCN: EAR99H สอดคล้องกับข้อกำหนดการค้าโลก
