SIEMENS 6ES7553-1AA00-0AB0 ใหม่และต้นฉบับ คุณภาพสูง

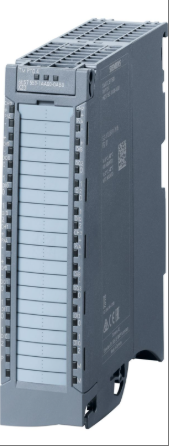

6ES7553-1AA00-0AB0

ผลิตภัณฑ์รุ่น 6ES7553-1AA00-0AB0 เป็นโมดูลอินเทอร์เฟซ TM PTO 4 ของซีรีส์ SIMATIC S7-1500 ในฐานะโมดูลอินเทอร์เฟซช่องสัญญาณ โมดูลนี้รองรับฟังก์ชัน PTO (Pulse Train Output) และสามารถกำหนดค่าอินเทอร์เฟซสัญญาณสามแบบสำหรับความเร็วและทิศทาง ได้แก่ 24V แบบอสมมาตร (สูงสุด 200kHz), RS 422 5V แบบสมมาตร (สูงสุด 1MHz) และ TTL 5V แบบอสมมาตร (สูงสุด 200kHz) โมดูลนี้สามารถส่งพัลส์และทิศทาง พัลส์การเคลื่อนที่ไปข้างหน้าและถอยหลัง รวมถึงสัญญาณการเปลี่ยนเฟสสองสัญญาณ ซึ่งเหมาะสำหรับสถานการณ์การวิเคราะห์แบบง่ายและสี่เท่า โมดูลนี้รองรับวัตถุกระบวนการหลายอย่าง เช่น แกนควบคุมความเร็ว (ใช้ได้กับ S7-1500, S7-1500T), แกนกำหนดตำแหน่ง (ใช้ได้กับ S7-1200, S7-1500, S7-1500T), แกนซิงโครไนซ์ (ใช้ได้กับ S7-1500, S7-1500T) และโพรบ (ใช้ได้กับ S7-1500, S7-1500T) สามารถควบคุมอุปกรณ์ขับเคลื่อนด้วยอินเทอร์เฟซ PTI (อินพุตของพัลส์เทรน) ผ่านโมดูลกระบวนการ TM PTO 4 เพื่อให้สามารถควบคุมแกนทั้งสี่ได้ สามารถใช้กับคอนโทรลเลอร์ SIMATIC S7-1500 หรือเชื่อมต่อกับอุปกรณ์ขับเคลื่อนที่ไม่มีอินเทอร์เฟซ PROFINET การควบคุมแบบวงเปิดและการควบคุมการเคลื่อนที่ดำเนินการใน CPU และข้อมูลควบคุมจะถูกแปลงเป็นสัญญาณดิจิทัลผ่านโมดูลที่เกี่ยวข้อง มีข้อดีทั้งหมดของการออกแบบ S7-1500 ติดตั้งบนราง DIN S7-1500 ด้วยสกรูตัวเดียว พร้อมขั้วต่อด้านหน้า 40 พินมาตรฐาน พร้อมขั้วต่อแบบเกลียวหรือการเชื่อมต่อแบบกด และพื้นที่หน้าตัดของสายแกน 0.25 มม. ² ที่สามารถเชื่อมต่อได้สูงถึง 1.5 มม. ² (AWG 24 ถึง 16) ขั้วต่อด้านหน้ามีตำแหน่งเดินสายไว้ล่วงหน้า และฝาครอบด้านหน้ามีช่องเก็บสายที่ขยายได้เพื่อการวางตำแหน่งที่รวดเร็วและขจัดข้อผิดพลาด แผนผังสายไฟที่พิมพ์ไว้ด้านในของประตูหน้าให้ความช่วยเหลือในการเดินสายและการป้องกันในตัว ขอบเขตการจ่ายไฟประกอบด้วยแถบฉลากสำหรับการติดฉลากด้วยมือและขั้วต่อรูปตัว U

ข้อมูลทางเทคนิคสำหรับ 6ES7553-1AA00-0AB0

ประเภทผลิตภัณฑ์: โมดูลอินเทอร์เฟซ TM PTO 4 ซีรีส์ SIMATIC S7-1500 ใช้สำหรับไดรฟ์สเต็ปเปอร์ พร้อมฟังก์ชันเอาต์พุตลำดับพัลส์ 4 ช่อง (PTO)

อินเทอร์เฟซสัญญาณ:

สามารถกำหนดค่าอินเทอร์เฟซสัญญาณสามตัวสำหรับความเร็วและทิศทาง ได้แก่ 24V แบบอสมมาตร (สูงสุด 200kHz), RS 422 5V แบบสมมาตร (สูงสุด 1MHz) และ TTL 5V แบบอสมมาตร (สูงสุด 200kHz)

สามารถกำหนดค่าสัญญาณได้สามประเภท ได้แก่ พัลส์และทิศทาง พัลส์การเคลื่อนที่ไปข้างหน้าและพัลส์การเคลื่อนที่ย้อนกลับ และสัญญาณการเลื่อนเฟสสองสัญญาณ รองรับการวิเคราะห์แบบง่ายและสี่เท่า

วัตถุกระบวนการที่รองรับ:

แกนควบคุมความเร็ว (ใช้ได้กับ S7-1500, S7-1500T)

แกนกำหนดตำแหน่ง (ใช้ได้กับ S7-1200, S7-1500, S7-1500T)

แกนซิงโครนัส (ใช้ได้กับ S7-1500, S7-1500T)

หัววัด (ใช้ได้กับ S7-1500, S7-1500T)

ความสามารถในการควบคุม:

ผ่านทางโมดูลกระบวนการ TM PTO 4 สามารถควบคุมอุปกรณ์ขับเคลื่อนที่มีอินเทอร์เฟซ PTI (อินพุตของชุดพัลส์) ได้

สามารถควบคุม 4 แกนได้ ซึ่งสามารถใช้กับวัตถุกระบวนการแกนของตัวควบคุม SIMATIC S7-1500 และ SIMATIC S7-1200 รวมถึงเชื่อมต่ออุปกรณ์ไดรฟ์ที่ซับซ้อนน้อยกว่าโดยไม่ต้องใช้อินเทอร์เฟซ PROFINET

วิธีการควบคุม: การควบคุมแบบวงเปิดและการควบคุมการเคลื่อนไหวดำเนินการใน CPU และข้อมูลควบคุมจะถูกแปลงเป็นสัญญาณดิจิตอลผ่านโมดูลที่สอดคล้องกัน

การติดตั้งและการเชื่อมต่อ:

ติดตั้งสกรูตัวเดียวเข้ากับราง DIN S7-1500

มาพร้อมกับขั้วต่อด้านหน้าแบบมาตรฐาน 40 พินพร้อมขั้วต่อแบบเกลียวหรือแบบกดเข้า

พื้นที่หน้าตัดของสายแกนที่เชื่อมต่อได้คือ 0.25mm ² ถึง 1.5mm ² (AWG 24 ถึง 16)

คุณสมบัติอื่น ๆ :

ขั้วต่อด้านหน้ามีตำแหน่งเดินสายไว้แล้ว และฝาปิดด้านหน้ามีช่องเก็บสายที่ขยายได้เพื่อการวางตำแหน่งที่รวดเร็วและขจัดข้อผิดพลาด

แผนผังสายไฟที่พิมพ์อยู่ด้านในประตูหน้าจะช่วยแนะนำวิธีเดินสายไฟ

การป้องกันแบบบูรณาการ

ขอบเขตการจัดหาประกอบด้วยแถบฉลากและขั้วต่อรูปตัว U สำหรับการติดฉลากด้วยมือ

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก

4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2、การรับประกัน: 1 ปี

3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
