SIEMENS 6ES7522-5EH00-0AB0 ใหม่และต้นฉบับ คุณภาพสูง

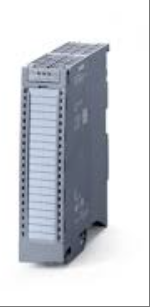

6ES7522-5EH00-0AB0

ผลิตภัณฑ์รุ่น 6ES7522-5EH00-0AB0 เป็นโมดูลเอาต์พุตดิจิทัลของ PLC ซีรีส์ Siemens SIMATIC S7-1500 ออกแบบมาโดยเฉพาะสำหรับความต้องการควบคุมสัญญาณที่มีความแม่นยำสูงในสถานการณ์การทำงานอัตโนมัติในอุตสาหกรรม โมดูลนี้ใช้สถาปัตยกรรมเอาต์พุตดิจิทัลมาตรฐาน 16 ช่อง รองรับช่วงแรงดันไฟฟ้า 24-48V UC หรือ 125V DC พร้อมกระแสไฟเอาต์พุตที่กำหนด 0.5A ต่อช่อง โมดูลนี้มีฟังก์ชันการตัดการเชื่อมต่อกลุ่มโหลดอย่างปลอดภัย และสามารถได้รับการรับรองความปลอดภัยเชิงฟังก์ชันระดับ SIL2 (สอดคล้องกับมาตรฐาน EN IEC 62061:2021) และการรับรองความปลอดภัยเชิงกลระดับ d หมวด 3/PL (สอดคล้องกับมาตรฐาน EN ISO 13849-1:2015) การออกแบบแบบแยกส่วนรองรับการเดินสายอย่างรวดเร็วผ่านขั้วต่อด้านหน้า (แบบสกรูหรือแบบเสียบตรง) เข้ากันได้กับเทคโนโลยีขั้วต่อด้านหน้า 40 พิน และสามารถปรับให้เข้ากับการติดตั้งรางโมดูลกว้าง 35 มม. ผลิตภัณฑ์นี้สื่อสารกับซีพียูซีรีส์ S7-1500 ผ่านโปรโตคอลอุตสาหกรรม เช่น PROFINET/PROFIBUS และเหมาะสำหรับการควบคุมกระบวนการ การตรวจสอบอุปกรณ์ และการจัดการสายการผลิตอัตโนมัติในอุตสาหกรรมต่างๆ เช่น การผลิตยานยนต์ การประกอบชิ้นส่วนอิเล็กทรอนิกส์ และการประมวลผลเชิงกล เหมาะอย่างยิ่งสำหรับสถานการณ์อุตสาหกรรมที่ต้องการความเร็วในการตอบสนองสัญญาณที่เข้มงวดและความน่าเชื่อถือของระบบ การออกแบบที่กะทัดรัด (น้ำหนักสุทธิ 0.33 กก. ขนาดบรรจุภัณฑ์ 15.1 × 15.1 × 4.7 ซม.) ช่วยให้บูรณาการตู้ควบคุมได้ง่าย

ข้อมูลทางเทคนิคสำหรับ 6ES7522-5EH00-0AB0

ข้อมูลจำเพาะพื้นฐาน

จำนวนช่องเอาต์พุต: 16 ช่อง ใช้ประเภทเอาต์พุตทรานซิสเตอร์ รองรับการควบคุมหลายช่อง

กระแสไฟขาออกที่กำหนด: แต่ละกลุ่มส่งออก 0.5A ซึ่งตรงตามข้อกำหนดในการขับเคลื่อนโหลดแบบเดิม

ช่วงแรงดันไฟขาออก: รองรับ 24-48V UC (DC) หรือ 125V DC เข้ากันได้กับมาตรฐานแรงดันไฟฟ้าอุตสาหกรรมต่างๆ

2、ความปลอดภัยและการรับรอง

มาตรฐานความปลอดภัย: ได้รับการรับรองความปลอดภัยด้านการทำงานระดับ SIL2 (EN IEC 62061:2021) และระดับ Category 3/PL (EN ISO 13849-1:2015) เพื่อให้แน่ใจถึงความน่าเชื่อถือของการทำงานของระบบ

การออกแบบการป้องกัน: ติดตั้งไดโอดป้องกันชั่วคราว ช่วยจำกัดแรงดันการปิดระบบเหนี่ยวนำให้เหลือ 200V ช่วยปกป้องความปลอดภัยของวงจรได้อย่างมีประสิทธิภาพ

3、 ลักษณะทางไฟฟ้า

ความสามารถในการเปิด/ปิดเอาต์พุต:

โหลดความต้านทานสูงสุด 0.5A

โหลดแสงสูงสุดคือ 40W (ที่ 125V DC)

พารามิเตอร์ลอจิกสัญญาณ:

แรงดันเอาท์พุตขั้นต่ำของสัญญาณ "1": L+(-1.0V)

กระแสไฟขาออกที่กำหนดของสัญญาณ "1": 0.5A

ช่วงสูงสุดที่อนุญาตสำหรับสัญญาณ "1": 0.6A

เวลาตอบสนอง: ภายใต้โหลดต้านทาน ความล่าช้าในการสลับจาก "0" เป็น "1" หรือ "1" เป็น "0" คือ ≤ 5ms

4、อินเทอร์เฟซและการเชื่อมต่อ

ขั้วต่อด้านหน้า: รองรับบล็อกเทอร์มินัลประเภทสกรูหรืออินเทอร์เฟซการใส่โดยตรง (ต้องสั่งซื้อแยกต่างหาก) เข้ากันได้กับเทคโนโลยีขั้วต่อด้านหน้า 40 พิน

การติดตั้งราง: เข้ากันได้กับรางโมดูลกว้าง 35 มม. และรองรับการยึดสายรัดเคเบิล

การเชื่อมต่อสัญญาณ: ให้ฟังก์ชั่นเชื่อมโยงที่มีศักยภาพและรองรับการประมวลผลการซิงโครไนซ์สัญญาณหลายช่องสัญญาณ

5、ความสามารถในการปรับตัวต่อสิ่งแวดล้อม

ช่วงอุณหภูมิในการทำงาน: 0-60 ° C สำหรับการติดตั้งในแนวนอนและ 0-40 ° C สำหรับการติดตั้งในแนวตั้ง เหมาะสำหรับสถานการณ์อุตสาหกรรมต่างๆ

ระดับการป้องกัน: โมดูลมีการออกแบบป้องกันฝุ่นและเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่ซับซ้อน

ขนาดกลไก: กว้าง 35 มม. สูง 147 มม. ลึก 129 มม. น้ำหนักสุทธิประมาณ 230 กรัม สะดวกสำหรับการติดตั้งตู้แบบกะทัดรัด

6、ลักษณะการทำงาน

ฟังก์ชันการวินิจฉัย: รองรับการแสดงสถานะระดับช่อง โดยให้ข้อมูลตอบรับแบบเรียลไทม์เกี่ยวกับสถานะการทำงานผ่านไฟแสดงสถานะ LED

การควบคุมซ้ำซ้อน: รองรับการควบคุมซ้ำซ้อนแบบขนานที่ปลายทางเอาต์พุตเพื่อเพิ่มความน่าเชื่อถือของโหลดที่สำคัญ

การอัพเกรดเฟิร์มแวร์: สามารถดำเนินการอัพเดทเฟิร์มแวร์ได้ผ่าน STEP 7 TIA Portal ที่เข้ากันได้กับ V13 SP1 และเวอร์ชันที่สูงกว่า

7、สถานการณ์การใช้งาน

ระบบอัตโนมัติทางอุตสาหกรรม: เหมาะสำหรับสถานการณ์ที่ต้องการเอาต์พุตดิจิทัลที่แม่นยำสูง เช่น การควบคุมสายการผลิตและการตรวจสอบอุปกรณ์

การติดตามความปลอดภัย: ตอบสนองข้อกำหนดที่เข้มงวดสำหรับความปลอดภัยในการใช้งาน เช่น การป้องกันความปลอดภัยเชิงกลและการควบคุมกระบวนการ

การผลิตอัจฉริยะ: รองรับการบูรณาการอย่างราบรื่นกับ PLC ซีรีย์ S7-1500 เพื่อให้สามารถอัพเกรดสายการผลิตอัจฉริยะได้
