6ES7513-1AL02-0AB0

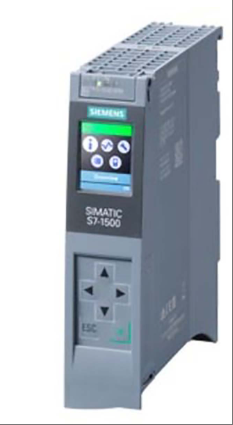

ผลิตภัณฑ์รุ่น 6ES7513-1AL02-0AB0 คือโมดูล CPU (CPU 1513-1PN) ของ PLC ซีรีส์ Siemens S7-1500 ซึ่งมีความสามารถในการประมวลผลประสิทธิภาพสูงและความสามารถในการปรับขนาดที่ยืดหยุ่น ใช้อินเทอร์เฟซการสื่อสารอีเทอร์เน็ตอุตสาหกรรม PROFINET รองรับการรวมระบบ I/O แบบกระจาย และมีหน่วยความจำการทำงานในตัว 300KB และหน่วยความจำข้อมูล 1.5MB สามารถขยายได้ถึง 32GB ผ่านการ์ดหน่วยความจำ SIMATIC และเหมาะสำหรับการควบคุมงานอัตโนมัติที่ซับซ้อน โมดูลนี้รวมฟังก์ชันการซิงโครไนซ์นาฬิกาและรองรับทั้งโหมดกระจายและรวมศูนย์ โดยให้บล็อกองค์กรรอบ 6 500ms (แบบกระจาย) และบล็อกองค์กรรอบ 1ms (แบบรวมศูนย์) เข้ากันได้กับ STEP 7 TIA Portal V17 (เฟิร์มแวร์ V2.9) และเครื่องมือกำหนดค่าที่สูงกว่า ตอบสนองข้อกำหนดที่เข้มงวดสำหรับประสิทธิภาพแบบเรียลไทม์และความสามารถในการประมวลผลข้อมูลในสาขาอัตโนมัติอุตสาหกรรม
ข้อมูลทางเทคนิคสำหรับ 6ES7513-1AL02-0AB0
ฮาร์ดแวร์และคุณสมบัติ:
การระบุรุ่น: CPU 1513-1PN, สถานะการทำงานของฮาร์ดแวร์ FS03, เวอร์ชันเฟิร์มแวร์ V2.9
แรงดันไฟฟ้าในการทำงาน: 24V DC ช่วงที่อนุญาต 19.2V ถึง 28.8V DC พร้อมฟังก์ชั่นป้องกันการต่อขั้วกลับ
การกำหนดค่าหน่วยความจำ: หน่วยความจำทำงานรวม 300KB (สำหรับโปรแกรม) จัดเก็บข้อมูล 1.5MB รองรับการขยายเป็น 32GB ผ่านการ์ดหน่วยความจำ SIMATIC
ความจุ I/O: รองรับที่อยู่โมดูล IO จำนวน 2,048 ที่อยู่ โดยจัดสรรที่อยู่รอบข้าง 32KB ให้กับเทอร์มินัลอินพุต/เอาต์พุตแต่ละอัน ความจุอินพุต/เอาต์พุตของระบบย่อยเดียวคือ 8KB
อินเทอร์เฟซการสื่อสาร:
อินเทอร์เฟซ PROFINET: สวิตช์พอร์ตคู่แบบบูรณาการ รองรับการสื่อสาร PROFINET IO IRT และตอบสนองข้อกำหนดแบบเรียลไทม์ของระบบ I/O แบบกระจาย
โปรโตคอลอื่นๆ: รองรับโหมด isochronous ของ MODBUS TCP ให้ฟังก์ชันข้อความ S7 สามารถลงทะเบียน 32 ไซต์และกำหนดค่าข้อความโปรแกรมได้ 5,000 ข้อความ
นาฬิกาและการซิงโครไนซ์:
โหมดการซิงโครไนซ์: รองรับการซิงโครไนซ์นาฬิกาแบบกระจายและแบบรวมศูนย์ โดยมีช่วงเวลาบล็อกขององค์กรแบบวนรอบ 500 มิลลิวินาทีในโหมดกระจายและ 1 มิลลิวินาทีในโหมดรวมศูนย์
ความสามารถในการบูรณาการระบบ:
เครื่องมือกำหนดค่า: เข้ากันได้กับ STEP 7 TIA Portal V17 (เฟิร์มแวร์ V2.9) และเวอร์ชันที่สูงกว่า รองรับการควบคุมการกำหนดค่าผ่านกลุ่มข้อมูล
ฟังก์ชันกระบวนการ: ทรัพยากรการควบคุมการเคลื่อนไหวแบบบูรณาการ รองรับวัตถุประสงค์กระบวนการ 800 ประการ สามารถควบคุม 5 แกน (รอบเวลา 4 มิลลิวินาที) หรือ 10 แกน (รอบเวลา 8 มิลลิวินาที) ภายใต้รอบการควบคุมการเคลื่อนไหวทั่วไป
การวินิจฉัยและการบำรุงรักษา:
ฟังก์ชันการวินิจฉัย: ติดตั้งรายการบัฟเฟอร์การวินิจฉัย 1,000 รายการ รองรับการบันทึก 500 รายการที่เกี่ยวข้องกับไฟดับ
การสนับสนุนการดีบัก: สามารถกำหนดค่า Trace ได้ 4 รายการ โดยแต่ละรายการสามารถจัดเก็บข้อมูลได้มากถึง 512KB
การแสดงผลและการใช้งาน: มาพร้อมหน้าจอแสดงผลขนาด 3.45 ซม. และปุ่มควบคุม 8 ปุ่ม (รวมปุ่มโหมดควบคุม 2 ปุ่ม) รองรับการแสดงข้อมูลโมดูล เช่น ที่อยู่ IP และชื่อสถานี
กลไกการป้องกัน:
การควบคุมการเข้าถึง: จัดให้มีการป้องกันโปรแกรมของผู้ใช้ ป้องกันการคัดลอก ฟังก์ชั่นการป้องกันโมดูล รองรับการป้องกันด้วยรหัสผ่าน และการจัดระดับสิทธิ์การอ่าน-เขียน
การรักษาความปลอดภัยข้อมูล: รองรับการบันทึกข้อมูล I&M (I&M0 ถึง I&M3) เพื่อให้แน่ใจว่าสามารถระบุอุปกรณ์ได้และรักษาความสมบูรณ์ของข้อมูล
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม:
ช่วงอุณหภูมิ: เมื่อติดตั้งในแนวนอน อุณหภูมิในการทำงานจะอยู่ที่ -25 ° C ถึง 60 ° C (โดยปิดหน้าจอแสดงผลที่ 50 ° C) และเมื่อติดตั้งในแนวตั้ง อุณหภูมิในการทำงานจะอยู่ที่ -25 ° C ถึง 40 ° C (โดยปิดหน้าจอแสดงผลที่ 40 ° C)
ความเข้ากันได้ของระดับความสูง: รองรับการติดตั้งที่ระดับความสูง 5,000 ม. หากเกิน 2,000 ม. โปรดดูคู่มือเพื่อปรับพารามิเตอร์
เงื่อนไขการจัดเก็บ: ช่วงอุณหภูมิในการขนส่ง/จัดเก็บ -40 °C ถึง 70 °C
กำลังไฟฟ้าและกระแสไฟ:
การใช้พลังงาน: กำลังไฟฟ้าที่จ่ายให้กับบัสแบ็คเพลนคือ 10 วัตต์ การใช้พลังงานทั่วไปคือ 5.5 วัตต์ และการสูญเสียพลังงานคือ 5.7 วัตต์
พารามิเตอร์ปัจจุบัน: อัตราการใช้กระแสไฟฟ้าที่กำหนด 0.7A, อัตราการใช้กระแสไฟฟ้าสูงสุด 0.95A, กระแสไฟฟ้าพีค 1.9A เมื่อเชื่อมต่อ
สัญญาณและอินเทอร์เฟซ:
กระแสอินพุต: ค่าที่กำหนด 0.02A · s รองรับฟังก์ชั่นตัวนับความเร็วสูง
บริการของเรา:
1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี
2、ราคาของเราแข่งขันได้มาก
3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก
4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง
การบรรจุและการจัดส่ง:
1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!
2、การรับประกัน: 1 ปี
3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง
4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน
5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
