SIEMENS 6ES7450-1AP00-0AE0 ใหม่และต้นฉบับ คุณภาพสูง

6ES7450-1AP00-0AE0

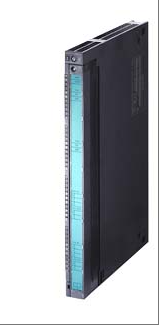

ผลิตภัณฑ์รุ่น 6ES7450-1AP00-0AE0 เป็นโมดูลฟังก์ชัน (FM 450-1) ของ PLC ซีรีส์ Siemens S7-400 ออกแบบมาโดยเฉพาะสำหรับการควบคุมระบบอัตโนมัติในอุตสาหกรรม มีฟังก์ชันการนับและผสานอินเทอร์เฟซอินพุตและเอาต์พุต 2 ช่องสัญญาณ รองรับแหล่งจ่ายไฟ DC 24V ช่วงแรงดันไฟฟ้าอินพุตคือ -28.8V ถึง +28.8V (สัญญาณ "0" และ "1") และช่วงแรงดันไฟฟ้าเอาต์พุตครอบคลุมสูงสุด 3V ของสัญญาณ "0" ถึงต่ำสุด 2L+(-1.5V) ของสัญญาณ "1" โมดูลนี้มีขั้วต่ออินพุตดิจิทัล 6 ขั้ว (รวมถึงการเปิด/ปิดประตู ฟังก์ชันการบันทึกการนับ) และขั้วต่อเอาต์พุตไบนารี 6 ขั้ว โมดูลใช้ออปโตคัปเปลอร์เพื่อแยกศักย์อินพุต/เอาต์พุตดิจิทัล ช่วยให้ความต่างศักย์ระหว่างวงจรต่างๆ ไปถึง DC 75V/AC 60V โมดูลนี้มีขนาดกะทัดรัด ออกแบบมา (กว้าง 25 มม. x สูง 290 มม. x ลึก 210 มม. ประมาณ 650 ก.) เพื่อให้บูรณาการได้ง่าย เข้ากันได้กับโปรโตคอลบัสอุตสาหกรรมหลายตัว และเข้ากันได้กับ S7-400 โฮสต์และอุปกรณ์ขยายอื่น ๆ ทำงานร่วมกันได้อย่างราบรื่น ทำให้กระบวนการกำหนดค่าง่ายขึ้นผ่านซีดีแพ็คเกจการกำหนดค่า เหมาะสำหรับการรวบรวมข้อมูลที่มีความแม่นยำสูงและงานควบคุมในสภาพแวดล้อมอุตสาหกรรมที่ซับซ้อน

ข้อมูลทางเทคนิคสำหรับ 6ES7450-1AP00-0AE0

พารามิเตอร์พื้นฐาน

ยี่ห้อและรุ่น: SIEMENS 6ES7450-1AP00-0AE0

ประเภทผลิตภัณฑ์: โมดูลฟังก์ชัน SIMATIC S7-400 (FM 450-1)

การใช้งาน : ใช้สำหรับฟังก์ชั่นการนับ มี 2 ช่อง

สิ่งที่แนบมา: รวมซีดีแพ็คเกจการกำหนดค่า

2、แหล่งจ่ายไฟและแรงดันไฟฟ้า

แรงดันไฟเสริม: 1L+, แรงดันไฟโหลด 2L+, ค่าพิกัด (DC) 24V

ช่วงที่อนุญาต: ขีดจำกัดล่าง (DC) 20.4V, ไดนามิก 18.5V; ขีดจำกัดบน (DC) 28.8V, ไดนามิก 30.2V

การป้องกันขั้วกลับ: แรงดันไฟโหลดทั้ง 1L+ และ 2L+ มีระบบป้องกันขั้วกลับ

3、อินพุตและเอาท์พุต

อินพุตดิจิตอล:

จำนวน : เทอร์มินัลอินพุตไบนารี 6 ตัว

ฟังก์ชั่น: 1 ชิ้นสำหรับการเปิดประตู 1 ชิ้นสำหรับการปิดประตู และ 1 ชิ้นสำหรับการบันทึกการนับ

แรงดันไฟฟ้าขาเข้า: -28.8V ถึง +5V สำหรับสัญญาณ "0", +11V ถึง +28.8V สำหรับสัญญาณ "1"

กระแสอินพุต: สำหรับสัญญาณ "1" ค่าทั่วไปคือ 9mA

ความล่าช้าของอินพุต: เมื่อแรงดันไฟฟ้าอินพุตอยู่ที่ค่าที่กำหนด จะมีความล่าช้าของอินพุตที่เฉพาะเจาะจง

เอาท์พุตดิจิตอล:

จำนวน: เทอร์มินัลเอาท์พุตไบนารี 6 ตัว

ฟังก์ชัน/ป้องกันไฟฟ้าลัดวงจร: มีฟังก์ชันป้องกันไฟฟ้าลัดวงจรและรองรับพัลส์อิเล็กทรอนิกส์

แรงดันไฟขาออก: ค่าสูงสุดสำหรับสัญญาณ "0" คือ 3V และค่าต่ำสุดสำหรับสัญญาณ "1" คือ 2L+(-1.5V)

กระแสไฟขาออก: สำหรับสัญญาณ "1" ค่าที่กำหนดคือ 0.5A ช่วงที่อนุญาตคือ 0 ถึง 60 ℃ และค่าสูงสุดคือ 0.6A

ความล่าช้าของเอาต์พุตภายใต้โหลดต้านทาน: ค่าสูงสุดจาก "0" ถึง "1" คือ 300 µ s

4、แหล่งจ่ายไฟเซ็นเซอร์และการสูญเสียพลังงาน

แหล่งจ่ายไฟเซ็นเซอร์: รองรับแหล่งจ่ายไฟเซ็นเซอร์ 5V และ 24V โดยแหล่งจ่ายไฟเซ็นเซอร์ 5V มีฟังก์ชั่นป้องกันไฟฟ้าลัดวงจร

การสูญเสียพลังงาน: ค่าทั่วไปคือ 9W

5、เคาน์เตอร์และประสิทธิภาพ

จำนวนอินพุตเคาน์เตอร์: 2

บิตเคาน์เตอร์: 32 บิต หรือ +/-31 บิต

ความถี่ในการนับ: ค่าสูงสุดสามารถถึง 500kHz ได้ (ขึ้นอยู่กับประเภทสัญญาณอินพุตและการตั้งค่าพารามิเตอร์)

ความคิดเห็นเกี่ยวกับพารามิเตอร์: ที่อยู่คู่ที่ถูกครอบครองคือ 64 ไบต์/64 ไบต์

6、ศักยภาพการแยกและฉนวน

การแยกศักย์: อินพุตดิจิทัล เอาต์พุตดิจิทัล และตัวนับทั้งหมดมีฟังก์ชันการแยกศักย์ ซึ่งทำได้โดยใช้ออปโตคัปเปลอร์

ความต่างศักย์ไฟฟ้าที่อนุญาต: สูงสุด DC 75V/AC 60V ระหว่างวงจรที่แตกต่างกัน

การทดสอบฉนวน: ดำเนินการทดสอบฉนวนโดยใช้ 500V

7、เทคโนโลยีการเชื่อมต่อและขนาด

ปลั๊กด้านหน้าที่จำเป็น: 1x 48 พิน

ขนาด : กว้าง 25มม. สูง 290มม. ลึก 210มม.

น้ำหนัก : ประมาณ 650กรัม

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก

4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2、การรับประกัน: 1 ปี

3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
