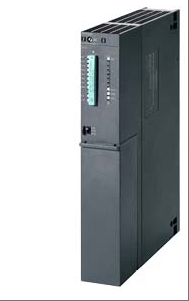

6ES7412-3HJ14-0AB0
ผลิตภัณฑ์รุ่น 6ES7412-3HJ14-0AB0 คือโมดูลหน่วยประมวลผลกลางที่ทนทานต่อความผิดพลาดของซีรีส์ S7-400H (CPU 412-3H) ซึ่งใช้การออกแบบสถาปัตยกรรมซ้ำซ้อนแบบโมดูลาร์ พร้อมหน่วยความจำการทำงาน 768KB และหน่วยความจำการโหลด 256KB รองรับอินเทอร์เฟซการสื่อสารคู่ PROFIBUS-DP และ PROFINET มีอินเทอร์เฟซหลายจุด MPI และอินเทอร์เฟซโมดูลการซิงโครไนซ์คู่ และสามารถบรรลุการประมวลผลร่วมกันของโปรเซสเซอร์หลายตัวของระบบ S7-400H/F/FH ได้ แกนกลางใช้โปรเซสเซอร์ RISC 32 บิต โดยมีเวลาดำเนินการคำสั่งต่ำถึง 75ns ฟังก์ชันป้องกันความผิดพลาดในตัว (สอดคล้องกับมาตรฐาน IEC 61508 SIL 3) รองรับการเสียบปลั๊กแบบฮอตปลั๊กและการอัปเกรดเฟิร์มแวร์ออนไลน์ และสามารถสลับระหว่าง CPU หลักและสำรองได้ในระดับมิลลิวินาทีผ่านโมดูลไฟเบอร์ออปติกแบบซิงโครนัส ช่วยให้ระบบควบคุมกระบวนการทำงานอย่างต่อเนื่องด้วยอัตราความผิดพลาดน้อยกว่า 0.01% โมดูลนี้ใช้เทคโนโลยีระบายความร้อนแบบไม่มีพัดลม โดยมีช่วงอุณหภูมิในการทำงานตั้งแต่ -25 °C ถึง +60 °C เข้ากันได้กับแพลตฟอร์มวิศวกรรม TIA Portal V15 และสูงกว่า รองรับการเขียนโปรแกรม SCL/LAD/FBD หลายภาษา และมักใช้ในระบบควบคุมแบบกระจาย (DCS) และระบบเครื่องมือวัดความปลอดภัย (SIS) ในอุตสาหกรรมต่างๆ เช่น เคมี ไฟฟ้า และโลหะวิทยา โมดูลนี้สามารถขยายได้ถึง 21 แร็ค I/O จัดการช่อง I/O แบบกระจายได้สูงสุด 2,048 ช่อง และทำการซิงโครไนซ์งานที่ละเอียดอ่อนตามเวลาสำหรับการควบคุมการเคลื่อนที่หลายแกนผ่านฟังก์ชันนาฬิกาแบบซิงโครนัส
ข้อมูลทางเทคนิคสำหรับ 6ES7412-3HJ14-0AB0
รุ่น : 6ES7412-3HJ14-0AB0
ประเภท: หน่วยประมวลผลกลางสำรอง CPU 412-3H
ตำแหน่งการทำงาน: เหมาะสำหรับระบบซ้ำซ้อน S7-400H ที่มีข้อกำหนดความน่าเชื่อถือสูงและระบบ S7-400F/FH ที่ปลอดภัยจากความผิดพลาด
2、พารามิเตอร์ประสิทธิภาพ
ประสิทธิภาพของโปรเซสเซอร์:
ความเร็วในการประมวลผลคำสั่ง: เวลาการดำเนินการที่เร็วที่สุดสำหรับคำสั่งไบนารีแต่ละคำสั่งคือ 75ns
ความจุหน่วยความจำ:
หน่วยความจำในการทำงาน (RAM): 768KB (รวมหน่วยความจำโปรแกรม 512KB และหน่วยความจำข้อมูล 256KB)
การโหลดหน่วยความจำ: หน่วยความจำในตัวใช้สำหรับจัดเก็บโปรแกรมของผู้ใช้และข้อมูลพารามิเตอร์ และรองรับการขยายผ่านการ์ดหน่วยความจำ
ความสามารถในการขยาย I/O:
ปริมาณดิจิทัลสูงสุด I/O: 65536 จุด (65K)
I/O อนาล็อกสูงสุด: 4096 จุด (4K)
3、อินเทอร์เฟซและการสื่อสาร
อินเทอร์เฟซแบบรวม:
อินเทอร์เฟซ MPI/PROFIBUS DP: รองรับการสื่อสารเครือข่าย MPI ด้วยอัตราการส่งข้อมูลสูงสุด 12Mbit/s สามารถสร้างเครือข่ายได้สูงสุด 32 โหนด และรองรับการเชื่อมต่อสูงสุด 16 รายการ
อินเทอร์เฟซ PROFINET: รองรับโปรโตคอลการสื่อสาร PROFINET มอบการส่งข้อมูลความเร็วสูงและความสามารถในการสื่อสารแบบเรียลไทม์
ช่องเสียบโมดูลซิงโครไนซ์: ติดตั้งช่องเสียบ 2 ช่องสำหรับโมดูลซิงโครไนซ์ รองรับการซิงโครไนซ์ข้อมูลระหว่างระบบสำรอง
ความสามารถในการสื่อสาร:
อินเทอร์เฟซมาสเตอร์ PROFIBUS DP: สามารถใช้เป็นมาสเตอร์ PROFIBUS DP เพื่อเชื่อมต่ออุปกรณ์ I/O แบบกระจาย
การสื่อสารซ้ำซ้อน: รองรับการสลับ I/O ผ่าน PROFIBUS DP ซ้ำซ้อน หรือการเชื่อมต่อ PROFINET I/O ซ้ำซ้อนของระบบ
4、ลักษณะการทำงาน
ความซ้ำซ้อนและการทนทานต่อความผิดพลาด:
การออกแบบซ้ำซ้อน: รองรับสถาปัตยกรรมระบบซ้ำซ้อน S7-400H เพื่อให้สามารถควบคุมอัตโนมัติที่มีความพร้อมใช้งานสูง
ฟังก์ชันความปลอดภัยจากความผิดพลาด: สามารถใช้ร่วมกับระบบ S7-400F/FH รองรับการอนุญาตการทำงาน F และเป็นไปตามมาตรฐาน IEC 61508 SIL 3
การวินิจฉัยและการบำรุงรักษา:
การจัดเก็บข้อผิดพลาด: สามารถบันทึกเหตุการณ์ข้อผิดพลาดและการขัดจังหวะ 120 รายการล่าสุด บันทึกป้ายกำกับวันที่และเวลาของข้อความวินิจฉัย
ไฟแสดงสถานะ LED: แสดงสถานะความผิดพลาดภายในและภายนอก รวมถึง RUN, STOP, โหมดสถานีหลัก, ข้อมูลความผิดพลาดซ้ำซ้อน ฯลฯ
ฟังก์ชั่นการรักษาความปลอดภัย:
การป้องกันด้วยรหัสผ่าน: รองรับการป้องกันด้วยรหัสผ่านโปรแกรมของผู้ใช้เพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาต
การควบคุมการเข้าถึง: สามารถตั้งค่าสิทธิ์การเข้าถึงโปรแกรมและข้อมูลเพื่อให้แน่ใจถึงความปลอดภัยของระบบ
5、ความสามารถในการปรับตัวต่อสิ่งแวดล้อม
ช่วงอุณหภูมิในการทำงาน: -25°C ถึง +60°C
ระดับการป้องกัน: IP20 (เมื่อใช้ในตู้ที่มีระดับการป้องกัน IP20)
วิธีการติดตั้ง : รองรับการติดตั้งในสถานที่ เหมาะสำหรับตู้ควบคุมอุตสาหกรรม
6、พารามิเตอร์ทางกายภาพ
ขนาด: ประมาณ 231 มม. (กว้าง) x 298 มม. (สูง) x 66 มม. (ลึก)
น้ำหนัก : ประมาณ 1.149กก.
สี : สีเทา
7、การเขียนโปรแกรมและการกำหนดค่า
ซอฟต์แวร์การเขียนโปรแกรม: เข้ากันได้กับแพลตฟอร์มวิศวกรรม TIA Portal รองรับซอฟต์แวร์การเขียนโปรแกรม STEP 7
รองรับภาษาการเขียนโปรแกรม เช่น Ladder Diagram (LAD), Function Block Diagram (FBD), Structured Control Language (SCL) เป็นต้น
เครื่องมือการกำหนดค่า: ผ่านฮาร์ดแวร์ STEP 7
