SIEMENS 6ES7350-1AH03-0AE0 ใหม่และต้นฉบับ คุณภาพสูง

6ES7350-1AH03-0AE0

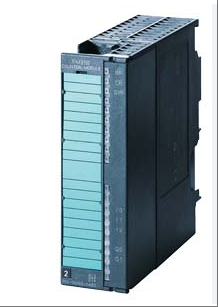

ผลิตภัณฑ์รุ่น 6ES7350-1AH03-0AE0 เป็นโมดูลเคาน์เตอร์ช่องเดียว FM 350-1 ที่ออกแบบมาสำหรับ PLC ซีรีส์ Siemens SIMATIC S7-300 โดยใช้การออกแบบโมดูลาร์แบบกะทัดรัดพร้อมอินเทอร์เฟซพลังงานตัวเข้ารหัส 5V/24V ในตัว และรองรับการรับและประมวลผลสัญญาณตัวเข้ารหัสแบบเพิ่มหน่วย (สูงสุด 500kHz) ความเร็วสูงผ่านขั้วต่อด้านหน้า โมดูลนี้มีฟังก์ชันควบคุมสัญญาณควบคุมเกต ซึ่งสามารถประมาณทิศทางของพัลส์ได้อย่างแม่นยำและเปรียบเทียบค่าอ้างอิงคู่ได้ โมดูลนี้ผสานรวมไฟแสดงความผิดพลาด (SF) และส่วนประกอบการเข้ารหัสโมดูลเพื่อให้แน่ใจว่าการสื่อสารกับบัสแบ็คเพลน S7-300 มีเสถียรภาพ และรับประกันการนำสายไฟกลับมาใช้ใหม่ได้ผ่านปลั๊กการเข้ารหัสแบบปลั๊กอิน บล็อกฟังก์ชันมาตรฐาน CNT_CTRL (FC 0) และ DIAG_INF (FC 1) สามารถปรับการเขียนโปรแกรมลอจิกของตัวนับให้เหมาะสม ซึ่งเหมาะสำหรับสถานการณ์ทางอุตสาหกรรม เช่น อุปกรณ์ประกอบและเครื่องจักรบรรจุภัณฑ์ที่ต้องการการตรวจจับตำแหน่งที่มีความแม่นยำสูง ยังคงสามารถทำงานได้อย่างน่าเชื่อถือผ่านมาตรฐานการรับรองอุตสาหกรรมของซีเมนส์ในสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อน

ข้อมูลทางเทคนิคสำหรับ 6ES7350-1AH03-0AE0

พารามิเตอร์การทำงานพื้นฐาน

ความสามารถในการนับ: รองรับความถี่การนับสูงถึง 500kHz สามารถประมวลผลสัญญาณพัลส์ความเร็วสูง เหมาะสำหรับสถานการณ์การควบคุมการเคลื่อนไหวที่แม่นยำสูง

การกำหนดค่าช่องสัญญาณ: การออกแบบช่องสัญญาณเดียว เข้ากันได้กับอินพุตตัวเข้ารหัสเพิ่มขึ้น 5V และ 24V เพื่อตอบสนองความต้องการแรงดันไฟเซ็นเซอร์ที่แตกต่างกัน

โหมดการทำงาน: รองรับสามโหมด: การนับต่อเนื่อง การนับครั้งเดียว และการนับแบบรอบ เหมาะสำหรับสถานการณ์การใช้งานที่หลากหลาย เช่น การตรวจสอบชีพจรและสถิติงานเป็นระยะ

2、พารามิเตอร์ไฟฟ้า

ข้อมูลจำเพาะแหล่งจ่ายไฟ:

แรงดันไฟฟ้าเสริม: 24V DC, ช่วงที่กำหนด 18.5V-30.2V (ไดนามิก), 20.4V-28.8V (สแตติก)

แหล่งจ่ายไฟตัวเข้ารหัส: จ่ายไฟตัวเข้ารหัส 5V (± 2%)/300mA และ 24V

การควบคุมการใช้พลังงาน: การใช้พลังงานทั่วไปคือ 4.5W, การใช้พลังงานปัจจุบัน ≤ 40mA (เมื่อแรงดันไฟฟ้าโหลดไม่มีโหลด), การใช้พลังงานบัสแบ็คเพลน ≤ 160mA

การออกแบบป้องกันการรบกวน: รองรับการกระโดดแรงดันไฟฟ้าแบบไม่เป็นระยะ (การกู้คืน 35V/500ms) ช่วยเพิ่มความสามารถในการปรับตัวของไซต์อุตสาหกรรม

3、 อินเทอร์เฟซและคุณลักษณะของสัญญาณ

วิธีการเชื่อมต่อ: ใช้ขั้วต่อด้านหน้า 20 พิน รองรับการออกแบบแบบ Plug and Play ทำให้การเดินสายในสถานที่ง่ายขึ้น

อินพุตดิจิตอล:

จุด : 3 ช่อง (การสตาร์ทประตู, การหยุดประตู, การตั้งเคาน์เตอร์)

ช่วงแรงดันไฟฟ้า: สัญญาณ "0" -28.8V ถึง 5V, สัญญาณ "1" +11V ถึง +28.8V

กระแสอินพุต: สัญญาณ "1" ค่าทั่วไป 9mA

เอาท์พุตดิจิตอล:

จุด: 2 ช่อง พร้อมระบบป้องกันไฟฟ้าลัดวงจร

ลักษณะเอาต์พุต: สัญญาณ "0" ≤ 3V, สัญญาณ "1" ≥ 2L+-1.5V, กระแสไฟที่กำหนด 0.5A (โหลดต้านทาน)

เวลาตอบสนอง: ≤ 300 μ s (การสลับสัญญาณ 0 → 1)

4、ลักษณะการทำงาน

การควบคุมค่าการเปรียบเทียบแบบคู่: รวมค่าการเปรียบเทียบที่ตั้งโปรแกรมได้สองค่า ตอบสนองผ่านเอาต์พุตดิจิทัลเมื่อถูกทริกเกอร์ รองรับการเชื่อมโยงสัญญาณเตือนหรือการควบคุม

ฟังก์ชันการควบคุมประตู: ควบคุมการเริ่มต้นและหยุดของเคาน์เตอร์ผ่านสัญญาณประตูเพื่อให้สามารถควบคุมเวลาในการรับพัลส์ได้

บล็อกฟังก์ชันมาตรฐาน: จัดเตรียมบล็อกฟังก์ชัน CNT_CTRL (FC0) และ DIAG_INF (FC1) เพื่อลดความซับซ้อนของการเขียนโปรแกรมขั้นตอนที่ 7

การจัดการการขัดจังหวะ: รองรับการส่งคำขอขัดจังหวะไปยัง CPU ผ่านทางบัสแบ็คเพลนเพื่อให้เกิดการตอบสนองแบบเรียลไทม์

5、 พารามิเตอร์ทางกลและการติดตั้ง

การออกแบบการป้องกัน: ระดับการป้องกัน IP20 เหมาะสำหรับการติดตั้งภายในตู้ควบคุม

วิธีการติดตั้ง: รองรับการติดตั้งราง DIN ขนาดโมดูลกะทัดรัด ประหยัดพื้นที่ตู้

ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: ช่วงอุณหภูมิในการทำงานคือ -25 ℃ ถึง +60 ℃ รองรับสภาพแวดล้อมที่รุนแรง เช่น ความชื้นสูงและการควบแน่น

6、 การรับรองและการปฏิบัติตาม

การรับรองความปลอดภัย: สอดคล้องกับมาตรฐานการรับรอง CE และตรงตามข้อกำหนดด้านความปลอดภัยของอุปกรณ์อุตสาหกรรมของสหภาพยุโรป

ความเข้ากันได้ทางแม่เหล็กไฟฟ้า: ผ่านการทดสอบ EMC ในระดับอุตสาหกรรม เหมาะสำหรับสภาพแวดล้อมที่มีการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก

4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2、การรับประกัน: 1 ปี

3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
