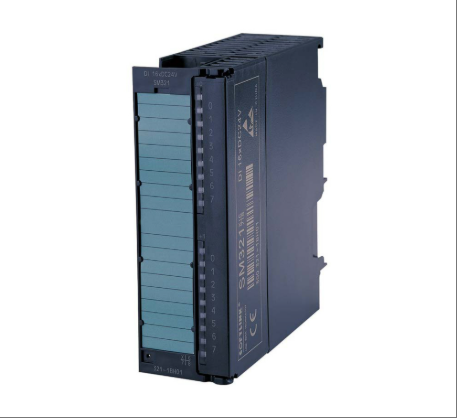

6ES7323-1BH00-0AA0
SIEMENS 6ES7323-1BH00-0AA0 เป็นโมดูลอินพุต/เอาต์พุตดิจิทัลสำหรับ PLC ซีรีส์ S7-300 ที่มีฟังก์ชันอินพุตดิจิทัล 8 ฟังก์ชันและเอาต์พุตดิจิทัล 8 ฟังก์ชัน โมดูลนี้ใช้แหล่งจ่ายไฟ DC 24V ที่มีกระแสไฟเอาต์พุตสูงสุด 0.5A ต่อช่อง และกระแสไฟเอาต์พุตรวม 4A โมดูลนี้มีเสถียรภาพในการส่งสัญญาณและความสามารถในการป้องกันการรบกวนผ่านเทคโนโลยีแยกโฟโตอิเล็กทริก และรองรับการเสียบปลั๊กแบบร้อนและฟังก์ชันการวินิจฉัยด้วยตนเอง ทำให้ง่ายต่อการบำรุงรักษาระบบและการตรวจสอบสถานะ การออกแบบที่กะทัดรัดเหมาะสำหรับสถานการณ์อุตสาหกรรมที่มีพื้นที่จำกัด และใช้กันอย่างแพร่หลายในระบบอัตโนมัติของสายการผลิต การควบคุมอุปกรณ์เครื่องกล และสาขาอื่นๆ โมดูลนี้สามารถเชื่อมต่อเซ็นเซอร์ ตัวกระตุ้น และอุปกรณ์อื่นๆ เพื่อให้ประมวลผลสัญญาณสวิตช์ได้อย่างมีประสิทธิภาพ เนื่องจากเป็นส่วนประกอบหลักของระบบ S7-300 โมดูลนี้จึงเข้ากันได้กับการติดตั้งรางมาตรฐาน รองรับการกำหนดค่าแร็คแบบขยาย และสามารถขยายได้ถึง 32 โมดูล ตอบสนองความต้องการที่ยืดหยุ่นของระบบควบคุมขนาดเล็กและขนาดกลาง พารามิเตอร์ทางเทคนิคและข้อกำหนดการติดตั้งปฏิบัติตามมาตรฐานอุตสาหกรรมอย่างเคร่งครัดเพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่มีแม่เหล็กไฟฟ้าที่รุนแรง
ข้อมูลจำเพาะทางเทคนิคสำหรับ 6ES7323-1BH00-0AA0
พารามิเตอร์ไฟฟ้าพื้นฐาน
การกำหนดค่าอินพุต/เอาต์พุต
ช่องอินพุต: อินพุตดิจิทัล DC 24V 8 ช่อง รองรับการเดินสายต้นทาง/ปลายทาง เข้ากันได้กับสวิตช์ตรวจจับความใกล้เคียง 2 สาย (เช่น เซ็นเซอร์ BERO) และสัญญาณสวิตช์มาตรฐาน โดยมีค่ากระแสอินพุตทั่วไปที่ ≤ 7mA
ช่องเอาต์พุต: เอาต์พุตทรานซิสเตอร์ 8 ช่อง โหลดสูงสุด 0.5A ต่อช่อง กระแสเอาต์พุตรวม 4A ที่อุณหภูมิสูงสุด 40 ℃ เมื่อติดตั้งในแนวตั้ง และ 4A ที่อุณหภูมิสูงสุด 60 ℃ เมื่อติดตั้งในแนวนอน โดยมีช่วงแรงดันเอาต์พุตที่ L+(ค่าจำกัด-53V)
การแยกสัญญาณ: การแยกการเชื่อมต่อแบบออปติคัลใช้ระหว่างช่องอินพุต/เอาต์พุตและระหว่างช่องและบัสแบ็คเพลนเพื่อเพิ่มความสามารถในการป้องกันการรบกวน
แหล่งจ่ายไฟและการใช้พลังงาน
แหล่งจ่ายไฟบัสแบ็คเพลน: การใช้ไฟ 5V DC ≤ 40mA, แรงดันโหลด L+ขณะไม่มีโหลด ≤ 40mA
การใช้พลังงาน: ค่าทั่วไป 3.5W การออกแบบแบบไม่มีพัดลม เหมาะสำหรับช่วงอุณหภูมิกว้างตั้งแต่ -25 ℃ ถึง +60 ℃
2、ความสามารถในการติดตั้งและขยาย
คุณสมบัติทางกล
วิธีการติดตั้ง: รองรับการติดตั้งราง DIN แบบแนวตั้งหรือแนวนอน และต้องเป็นไปตามข้อกำหนดระยะห่างขั้นต่ำ (20 มม. ทั้งสองด้านของชั้นวาง โดยมีระยะห่าง ≥ 80 มม. ระหว่างชั้นบนและชั้นล่าง)
ขนาดโมดูล: การออกแบบกะทัดรัด น้ำหนักประมาณ 220 กรัม เข้ากันได้กับแร็คมาตรฐาน S7-300
ความสามารถในการขยาย
ความสามารถในการปรับขนาด: เนื่องจากเป็นโมดูล I/O จึงสามารถเชื่อมต่อกับระบบ S7-300 ได้ และรองรับโมดูลได้สูงสุด 32 โมดูล (รวมแร็ค CPU) ผ่านแร็คขยาย ทำให้สามารถขยาย I/O ดิจิทัลได้ 248 หรือ I/O อนาล็อก 35 ได้
อินเทอร์เฟซบัส: ขั้วต่อด้านหน้า 20 พิน (ต้องมีการกำหนดค่าแยกต่างหาก เช่น 6ES7 392-1AJ00-0AA0) ช่วยให้การเดินสายภาคสนามง่ายขึ้น
3、ฟังก์ชั่นและประสิทธิภาพการทำงาน
การประมวลผลสัญญาณ
เวลาตอบสนองอินพุต: ≤ 1ms รองรับการรับสัญญาณสวิตช์ความเร็วสูง
ลักษณะเอาต์พุต: เวลาตอบสนองเอาต์พุตทรานซิสเตอร์ ≤ 0.1ms เหมาะสำหรับอุปกรณ์ตอบสนองรวดเร็ว เช่น วาล์วโซลินอยด์และไฟแสดงสถานะ
การวินิจฉัยและการป้องกัน
ฟังก์ชันการวินิจฉัยตนเอง: โมดูลมีการตรวจจับข้อผิดพลาดในตัวและรองรับการระบุสถานะ LED และการวินิจฉัยซอฟต์แวร์ STEP 7
การป้องกันไฟเกิน: การป้องกันอิเล็กทรอนิกส์ช่องเอาต์พุต จำกัดกระแสไฟฟ้าวงจรปิดช่องเดียว ≤ 2mA (เซ็นเซอร์ BERO 2 สาย)
4、สถานการณ์การใช้งานและความเข้ากันได้
การใช้งานทั่วไป
สายการผลิตอัตโนมัติ: ควบคุมการเริ่มหยุดมอเตอร์และการรับสัญญาณเซ็นเซอร์
อุปกรณ์เครื่องกล: ตัวกระตุ้น เช่น คอนแทคเตอร์ขับเคลื่อนและไฟแสดงสถานะ
ระบบควบคุมขนาดเล็กและขนาดกลาง: ในรูปแบบโหนด I/O แบบกระจาย เชื่อมต่อกับ PROFIBUS-DP หรืออีเทอร์เน็ตอุตสาหกรรม
ความเข้ากันได้ของระบบ
การรองรับ CPU: ใช้งานได้กับ CPU S7-300 ทั้งหมด (เช่น CPU 313C, 315-2DP)
เครื่องมือซอฟต์แวร์: กำหนดค่าพารามิเตอร์ซอฟต์แวร์ผ่านการเขียนโปรแกรม STEP 7 และรองรับการเขียนโปรแกรมภาษา LAD/STL/FBD
5、การรับรองและมาตรฐาน
ใบรับรองการปฏิบัติตาม: สอดคล้องกับมาตรฐานสากล เช่น CE และ UL และตรงตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้าของ EN 61131-2
ระดับการป้องกัน: ตัวเครื่องโมดูลเป็น IP20 และแนะนำให้ใช้งานร่วมกับตู้ที่มีระดับการป้องกัน ≥ IP20
