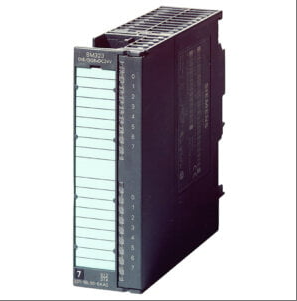

6ES7322-1BH00-0AA0
ข้อมูลจำเพาะพื้นฐาน
การกำหนดค่าช่องทาง
จำนวนช่องเอาท์พุต : 16
ประเภทเอาต์พุต: เอาต์พุตทรานซิสเตอร์ (24V DC) รองรับกระแสไฟที่กำหนด 0.5A ต่อช่อง
ช่วงแรงดันไฟฟ้า: เข้ากันได้กับโหลด 24V DC ช่วงแรงดันไฟฟ้าขาออกสัญญาณ "1" คือ L+(-0.8V ถึง -1.6V) กระแสตกค้างสัญญาณ "0" ≤ 0.5mA
พารามิเตอร์ทางไฟฟ้า
การใช้พลังงาน: ค่าทั่วไป 4.9W กระแสไฟเข้าจากแรงดันโหลด L+ (ไม่มีโหลด) สูงสุด 80mA กระแสไฟสูงสุด 80mA จากบัสแบ็คเพลน 5V DC
ขีดจำกัดการโหลด: กระแสเอาต์พุตรวมของแต่ละกลุ่มคือ ≤ 4A (เมื่อติดตั้งในแนวนอน สูงถึง 40 °C) และกระแสโมดูลรวมคือ ≤ 8A
ความถี่การสลับ: สูงสุด 100Hz ภายใต้โหลดต้านทาน สูงสุด 0.5Hz ภายใต้โหลดเหนี่ยวนำ สูงสุด 10Hz ภายใต้โหลดหลอดไฟ
โครงสร้างเชิงกล
รูปแบบอินเทอร์เฟซ: ขั้วต่อด้านหน้า 1 × 20 พิน รองรับการเสียบแบบฮอตปลั๊ก (ระบบ ET 200M)
วิธีการติดตั้ง: ติดตั้งบนราง DIN ระดับการป้องกัน IP20 (สำหรับใช้งานภายในตู้)
ขนาดและน้ำหนัก: ขนาดโมดูล S7-300 มาตรฐาน โปรดดูรายละเอียดในคู่มือผลิตภัณฑ์
2、 ลักษณะการทำงาน
ความสามารถในการแปลงสัญญาณ
การปรับตัวในระดับลอจิก: แปลงสัญญาณภายใน PLC (ลอจิก 0/1) เป็นระดับ 24V DC ภายนอก รองรับการขับเคลื่อนโดยตรงของอุปกรณ์กระบวนการ
ลักษณะการแยก: ใช้เทคโนโลยีการแยกแบบออปติคัลคัปปลิ้ง แรงดันไฟฟ้าแยก ≥ 500V (ตามมาตรฐาน IEC 61131-2)
ความสามารถในการปรับตัวของโหลด
โหลดต้านทาน: รองรับช่วงความต้านทาน 48 Ω ถึง 4k Ω โดยโหลดหลอดไฟสูงสุด 5W
โหลดเหนี่ยวนำ: มีตัวกรอง RC ในตัว (300 Ω/0.1 μ F) ใช้เพื่อระงับแรงเคลื่อนไฟฟ้าย้อนกลับเมื่อองค์ประกอบเหนี่ยวนำถูกปิด
กระแสโหลดขั้นต่ำ: สัญญาณ "1" ต้อง ≥ 5mA (อุณหภูมิแวดล้อม 0-60 °C)
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม
อุณหภูมิในการทำงาน: -25 ° C ถึง +60 ° C (อุณหภูมิในการจัดเก็บ -40 ° C ถึง +85 ° C)
ความชื้นสัมพัทธ์: 5% ถึง 95% (ไม่มีการควบแน่น)
ความสามารถในการป้องกันการรบกวน: สอดคล้องกับมาตรฐานความเข้ากันได้ทางแม่เหล็กไฟฟ้า EN 61000-6-2
3、ฟังก์ชันเพิ่มเติม
ความยืดหยุ่นในการกำหนดค่า
การจัดสรรที่อยู่: ที่อยู่เอาต์พุตจะถูกกำหนดโดยตำแหน่งสล็อตและรองรับการกำหนดค่าซอฟต์แวร์การเขียนโปรแกรม STEP 7 หรือ TIA Portal
ฟังก์ชันการวินิจฉัย: โมดูลนี้ให้ไฟแสดงสถานะในบริเวณป้ายประตูหน้า รองรับการระบุตำแหน่งความผิดพลาดอย่างรวดเร็ว
ความเข้ากันได้ของระบบ
การรองรับโปรโตคอล: การบูรณาการที่ราบรื่นกับ PROFIBUS/PROFINET fieldbus เหมาะสำหรับสถาปัตยกรรม I/O แบบกระจาย
ความสามารถในการปรับขนาด: สามารถใช้ร่วมกับโมดูลบัสแอ็คทีฟ ET 200M เพื่อให้สามารถบำรุงรักษาแบบ Hot Swap ได้
4、สถานการณ์การใช้งานทั่วไป
ระบบอัตโนมัติทางอุตสาหกรรม
ตัวกระตุ้นขับเคลื่อน เช่น โซลินอยด์วาล์ว 24V DC, รีเลย์, ไฟแสดงสถานะ ฯลฯ
เชื่อมต่ออินเทอร์เฟซอินพุตดิจิตอลของตัวควบคุมมอเตอร์ขนาดเล็กหรือตัวแปลงความถี่
การควบคุมกระบวนการ
การควบคุมวาล์วจากระยะไกลในสาขาวิศวกรรมเคมีและการบำบัดน้ำ
เซ็นเซอร์ตรวจจับสัญญาณของเครื่องจักรบรรจุภัณฑ์อาหาร
ข้อมูลทางเทคนิคสำหรับ 6ES7322-1BH00-0AA0
ข้อมูลจำเพาะพื้นฐาน
การกำหนดค่าช่องทาง
จำนวนช่องเอาท์พุต : 16
ประเภทเอาต์พุต: เอาต์พุตทรานซิสเตอร์ (24V DC) รองรับกระแสไฟที่กำหนด 0.5A ต่อช่อง
ช่วงแรงดันไฟฟ้า: เข้ากันได้กับโหลด 24V DC ช่วงแรงดันไฟฟ้าขาออกสัญญาณ "1" คือ L+(-0.8V ถึง -1.6V) กระแสตกค้างสัญญาณ "0" ≤ 0.5mA
พารามิเตอร์ทางไฟฟ้า
การใช้พลังงาน: ค่าทั่วไป 4.9W กระแสไฟเข้าจากแรงดันโหลด L+ (ไม่มีโหลด) สูงสุด 80mA กระแสไฟสูงสุด 80mA จากบัสแบ็คเพลน 5V DC
ขีดจำกัดการโหลด: กระแสเอาต์พุตรวมของแต่ละกลุ่มคือ ≤ 4A (เมื่อติดตั้งในแนวนอน สูงถึง 40 °C) และกระแสโมดูลรวมคือ ≤ 8A
ความถี่การสลับ: สูงสุด 100Hz ภายใต้โหลดต้านทาน สูงสุด 0.5Hz ภายใต้โหลดเหนี่ยวนำ สูงสุด 10Hz ภายใต้โหลดหลอดไฟ
โครงสร้างเชิงกล
รูปแบบอินเทอร์เฟซ: ขั้วต่อด้านหน้า 1 × 20 พิน รองรับการเสียบแบบฮอตปลั๊ก (ระบบ ET 200M)
วิธีการติดตั้ง: ติดตั้งบนราง DIN ระดับการป้องกัน IP20 (สำหรับใช้งานภายในตู้)
ขนาดและน้ำหนัก: ขนาดโมดูล S7-300 มาตรฐาน โปรดดูรายละเอียดในคู่มือผลิตภัณฑ์
2、 ลักษณะการทำงาน
ความสามารถในการแปลงสัญญาณ
การปรับตัวในระดับลอจิก: แปลงสัญญาณภายใน PLC (ลอจิก 0/1) เป็นระดับ 24V DC ภายนอก รองรับการขับเคลื่อนโดยตรงของอุปกรณ์กระบวนการ
ลักษณะการแยก: ใช้เทคโนโลยีการแยกแบบออปติคัลคัปปลิ้ง แรงดันไฟฟ้าแยก ≥ 500V (ตามมาตรฐาน IEC 61131-2)
ความสามารถในการปรับตัวของโหลด
โหลดต้านทาน: รองรับช่วงความต้านทาน 48 Ω ถึง 4k Ω โดยโหลดหลอดไฟสูงสุด 5W
โหลดเหนี่ยวนำ: มีตัวกรอง RC ในตัว (300 Ω/0.1 μ F) ใช้เพื่อระงับแรงเคลื่อนไฟฟ้าย้อนกลับเมื่อองค์ประกอบเหนี่ยวนำถูกปิด
กระแสโหลดขั้นต่ำ: สัญญาณ "1" ต้อง ≥ 5mA (อุณหภูมิแวดล้อม 0-60 °C)
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม
อุณหภูมิในการทำงาน: -25 ° C ถึง +60 ° C (อุณหภูมิในการจัดเก็บ -40 ° C ถึง +85 ° C)
ความชื้นสัมพัทธ์: 5% ถึง 95% (ไม่มีการควบแน่น)
ความสามารถในการป้องกันการรบกวน: สอดคล้องกับมาตรฐานความเข้ากันได้ทางแม่เหล็กไฟฟ้า EN 61000-6-2
3、ฟังก์ชันเพิ่มเติม
ความยืดหยุ่นในการกำหนดค่า
การจัดสรรที่อยู่: ที่อยู่เอาต์พุตจะถูกกำหนดโดยตำแหน่งสล็อตและรองรับการกำหนดค่าซอฟต์แวร์การเขียนโปรแกรม STEP 7 หรือ TIA Portal
ฟังก์ชันการวินิจฉัย: โมดูลนี้ให้ไฟแสดงสถานะในบริเวณป้ายประตูหน้า รองรับการระบุตำแหน่งความผิดพลาดอย่างรวดเร็ว
ความเข้ากันได้ของระบบ
การรองรับโปรโตคอล: การบูรณาการที่ราบรื่นกับ PROFIBUS/PROFINET fieldbus เหมาะสำหรับสถาปัตยกรรม I/O แบบกระจาย
ความสามารถในการปรับขนาด: สามารถใช้ร่วมกับโมดูลบัสแอ็คทีฟ ET 200M เพื่อให้สามารถบำรุงรักษาแบบ Hot Swap ได้
4、สถานการณ์การใช้งานทั่วไป
ระบบอัตโนมัติทางอุตสาหกรรม
ตัวกระตุ้นขับเคลื่อน เช่น โซลินอยด์วาล์ว 24V DC, รีเลย์, ไฟแสดงสถานะ ฯลฯ
เชื่อมต่ออินเทอร์เฟซอินพุตดิจิตอลของตัวควบคุมมอเตอร์ขนาดเล็กหรือตัวแปลงความถี่
การควบคุมกระบวนการ
การควบคุมวาล์วจากระยะไกลในสาขาวิศวกรรมเคมีและการบำบัดน้ำ
เซ็นเซอร์ตรวจจับสัญญาณของเครื่องจักรบรรจุภัณฑ์อาหาร
