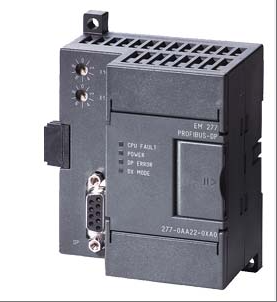

6ES7277-0AA22-0XA0
ผลิตภัณฑ์รุ่น 6ES727-0AA22-0XA0 คือโมดูลอินเทอร์เฟซ EM277 PROFIBUS-DP ของ PLC ซีรีส์ Siemens S7-200 ซึ่งได้รับการออกแบบมาโดยเฉพาะสำหรับระบบควบคุมแบบกระจายอัตโนมัติในอุตสาหกรรม โดยมีฟังก์ชันหลักในการเชื่อมต่อ CPU S7-200 เข้ากับเครือข่าย PROFIBUS-DP รองรับการเจรจาอัตราบอดอัตโนมัติตั้งแต่ 9.6Kbps ถึง 12Mbps และบรรลุการแลกเปลี่ยนข้อมูลที่มีประสิทธิภาพกับระบบสถานีหลักผ่านอินเทอร์เฟซ RS-485 ขนาดโมดูลคือ 71 × 80 × 62 มม. น้ำหนักเพียง 175 กรัม และใช้แรงดันไฟฟ้า DC กว้าง 20.4-28.8V โดยมีการใช้พลังงานต่ำถึง 2.5W การออกแบบแยกไฟฟ้า 500VAC สามารถต้านทานการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพในสถานที่อุตสาหกรรม รองรับการตั้งค่าการโทรออกที่อยู่สถานี 0-99 และรองรับระยะการสื่อสารสูงสุด 1,200 เมตร (100 เมตรที่ 12Mbps) โมดูลนี้รวม LED 4 ดวง ได้แก่ DX MODE, DP ERROR เป็นต้น ไฟแสดงสถานะสามารถแสดงสถานะการสื่อสารแบบเรียลไทม์และข้อมูลความผิดพลาด ใช้กันอย่างแพร่หลายในการตรวจสอบอุปกรณ์การผลิต การควบคุม HVAC ในอาคาร การควบคุมวาล์วปั๊มบำบัดน้ำ และสถานการณ์อื่นๆ ด้วยการทำงานร่วมกับสถานีหลัก PROFIBUS จึงสามารถรวบรวมข้อมูลและควบคุมระบบอัตโนมัติขนาดเล็กและขนาดกลางจากระยะไกลได้อย่างมีประสิทธิภาพ
ข้อมูลทางเทคนิคสำหรับ 6ES7277-0AA22-0XA0
อินเทอร์เฟซการสื่อสารและโปรโตคอล:
ติดตั้งด้วยอินเทอร์เฟซ RS-485 หนึ่งตัว รองรับโปรโตคอล PROFIBUS-DP Slave และ MPI Slave สามารถสื่อสารกับ PROFIBUS-DP Master และอุปกรณ์ MPI อื่นๆ
รองรับการตั้งค่าบอดเรทอัตโนมัติหลายระดับ รวมถึง 9.6Kbps ถึง 12Mbps เพื่อตอบสนองความต้องการอัตราการส่งข้อมูลเครือข่ายที่แตกต่างกัน
พารามิเตอร์ไฟฟ้า:
ช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟอยู่ระหว่าง 20.4V DC ถึง 28.8V DC เข้ากันได้กับแหล่งจ่ายไฟมาตรฐานอุตสาหกรรม
อัตราการใช้พลังงานโดยทั่วไปคือ 2.5W โดยอัตราการใช้พลังงานสูงสุดคือ 150mA จากบัสแบ็คเพลน DC 5V และ 180mA จากแหล่งจ่ายไฟภายนอก 24VDC
ความสามารถของเครือข่าย:
สามารถตั้งค่าที่อยู่โหนดได้ในช่วง 0-99 ผ่านสวิตช์หมุน รองรับขนาดเครือข่าย 126 ไซต์ ซึ่งสามารถเชื่อมต่อกับโมดูล EM277 ได้สูงสุด 99 โมดูล
แต่ละเซ็กเมนต์เครือข่ายรองรับสถานีได้สูงสุด 32 สถานี ซึ่งสามารถเชื่อมต่อกับสถานีหลัก DP บนเครือข่ายได้ผ่านพอร์ต PROFIBUS-DP ในขณะที่ยังทำหน้าที่เป็นสถานีสเลฟ MPI เพื่อสื่อสารกับสถานีหลักอื่นๆ อีกด้วย
ลักษณะทางกายภาพ :
ขนาดโมดูลคือ 71 มม. (กว้าง) x 80 มม. (สูง) x 62 มม. (ลึก) โดยมีน้ำหนักประมาณ 175 กรัม ใช้การออกแบบที่กะทัดรัดเพื่อการติดตั้งที่ง่ายดาย
ติดตั้งระบบแยกไฟฟ้า 500VAC (สัญญาณภายนอกไปยังลอจิก PLC) เพื่อให้มั่นใจถึงเสถียรภาพของระบบ
ระยะทางของสายเคเบิลและการส่งสัญญาณ:
ความยาวสายเคเบิลรองรับ 1,200 เมตร (ต่ำกว่า 93.75Kbps) และยิ่งอัตราการส่งข้อมูลสูง ระยะทางก็จะยิ่งสั้นลง เช่น 100 เมตร ที่ 12Mbps
ไฟแสดงสถานะและการตอบรับสถานะ:
โมดูลนี้ผสานสวิตช์ที่อยู่และไฟแสดงสถานะ ซึ่งสามารถแสดงข้อมูลสถานะต่างๆ เช่น พลังงาน ข้อผิดพลาด DP ความล้มเหลวของ CPU เป็นต้น ได้อย่างชาญฉลาด
