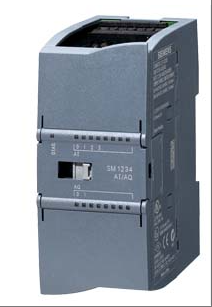

6ES7234-4HE30-0XB0
ผลิตภัณฑ์รุ่น 6ES7234-4HE30-0XB0 เป็นโมดูลขยายอินพุต/เอาต์พุตแบบอะนาล็อก (SM 1234) สำหรับ PLC ซีรีส์ Siemens SIMATIC S7-1200 ใช้การออกแบบโมดูลาร์ที่กะทัดรัดและมีอินพุตอะนาล็อก 4 ช่อง (รองรับแรงดัน ± 10V หรือสัญญาณกระแสไฟ 0/4-20mA ความละเอียด 14 บิต) และเอาต์พุตอะนาล็อก 2 ช่อง (รองรับแรงดัน ± 10V หรือสัญญาณกระแสไฟ 0-20mA ความละเอียด 12 บิต) สามารถรวบรวมพารามิเตอร์กระบวนการอุตสาหกรรมแบบเรียลไทม์ เช่น อุณหภูมิและแรงดัน และสัญญาณควบคุมเอาต์พุต โมดูลนี้เข้ากันได้กับซีพียู S7-1200 ทั้งหมด และเปิดใช้งานการแลกเปลี่ยนข้อมูลความเร็วสูงผ่านบัสแบ็คเพลน รองรับช่วงอุณหภูมิที่กว้าง (-20 °C ถึง +60 °C) และความเข้ากันได้ทางแม่เหล็กไฟฟ้าระดับอุตสาหกรรม ทำให้เหมาะสำหรับสถานการณ์อัตโนมัติ เช่น การควบคุมกระบวนการและการผลิตเชิงกล ความสามารถในการประมวลผลสัญญาณที่มีความแม่นยำสูงและความสามารถในการปรับขนาดได้อย่างยืดหยุ่นสามารถตอบสนองความต้องการของระบบควบคุมขนาดเล็กและขนาดกลางสำหรับการรับสัญญาณแอนะล็อกและเอาต์พุต ช่วยปรับปรุงความแม่นยำในการตรวจสอบและความเร็วในการตอบสนองของอุปกรณ์ในกระบวนการผลิตได้อย่างมีนัยสำคัญ
ข้อมูลทางเทคนิคสำหรับ 6ES7234-4HE30-0XB0
ข้อมูลพื้นฐาน
ยี่ห้อและซีรีส์: โมดูลขยายอินพุต/เอาต์พุตอะนาล็อกสำหรับ PLC ซีรีส์ Siemens SIMATIC S7-1200
ประเภทโมดูล: โมดูลขยายอินพุต/เอาต์พุตอะนาล็อก (SM 1234)
วัตถุประสงค์: ใช้ในการรับและส่งสัญญาณแอนะล็อกในระบบควบคุมอัตโนมัติทางอุตสาหกรรม สามารถเชื่อมต่อกับเซ็นเซอร์อุณหภูมิ เครื่องส่งสัญญาณแรงดัน และอุปกรณ์อื่นๆ เพื่อตรวจสอบและควบคุมพารามิเตอร์ของกระบวนการแบบเรียลไทม์
2、พารามิเตอร์ไฟฟ้า
ช่องอินพุต (AI): อินพุตอะนาล็อก 4 ช่อง
ประเภทสัญญาณอินพุตที่รองรับ: แรงดันไฟฟ้าขาเข้าคือ ± 10V; กระแสไฟฟ้าขาเข้าคือ 0 (4) -20mA
ความละเอียด: ความละเอียดของอินพุตแรงดันไฟ/กระแสไฟคือ 14 บิต (รวมบิตเครื่องหมาย)
ช่องเอาท์พุต (AO): เอาท์พุตอะนาล็อก 2 ช่อง
ประเภทสัญญาณเอาท์พุตที่รองรับ: เอาท์พุตแรงดันไฟฟ้าคือ ± 10V; เอาท์พุตกระแสไฟฟ้าคือ 0 (4) -20mA
ความละเอียด: เอาต์พุตแรงดันไฟ/กระแสไฟมีความละเอียด 12 บิต (รวมบิตเครื่องหมาย)
ประเภทอินเทอร์เฟซ: ใช้แนวทางการเดินสายขั้วต่อมาตรฐานเพื่อการเดินสายและการบำรุงรักษาในสถานที่ที่ง่ายดาย
วิธีการติดตั้ง: รองรับการติดตั้งราง DIN และตอบสนองข้อกำหนดการติดตั้งมาตรฐานของอุปกรณ์อุตสาหกรรม
3、พารามิเตอร์ด้านสิ่งแวดล้อม
ช่วงอุณหภูมิในการทำงาน: -20 ° C ถึง +60 ° C เหมาะสำหรับสภาพแวดล้อมอุณหภูมิที่ซับซ้อนในสถานที่อุตสาหกรรม
ระดับการป้องกัน: การออกแบบโมดูลเป็นไปตามมาตรฐานการป้องกันระดับอุตสาหกรรมและสามารถป้องกันฝุ่นและความชื้นได้
4、ลักษณะการทำงาน
ความสามารถในการประมวลผลสัญญาณ:
คำข้อมูลที่สอดคล้องกันสำหรับช่วงแรงดันไฟฟ้าอินพุตแบบเต็มสเกลคือ -27648 ถึง 27648
คำข้อมูลที่สอดคล้องกันสำหรับช่วงเต็มสเกลของอินพุตปัจจุบันคือ -27648 ถึง 27648
คำข้อมูลที่สอดคล้องกันสำหรับช่วงแรงดันไฟฟ้าเอาต์พุตแบบเต็มสเกลคือ -27648 ถึง 27648
คำข้อมูลที่สอดคล้องกันสำหรับช่วงเต็มของเอาต์พุตกระแสคือ -27648 ถึง 27648
การป้องกันเสียงรบกวน: มีตัวเลือกความถี่ในการป้องกันเสียงรบกวน 4 แบบ ได้แก่ 400Hz, 60Hz, 50Hz และ 10Hz
ความต้านทานอินพุต: ความต้านทานอินพุตแรงดันไฟฟ้า ≥ 9M Ω, ความต้านทานอินพุตกระแสไฟฟ้า 250 Ω
การปรับสัญญาณให้ราบรื่น: รองรับการประมวลผลการปรับสัญญาณให้ราบรื่น 4 ระดับ: ไม่มี, อ่อน, ปานกลาง และแรง
ช่วงโอเวอร์ชู้ต/ดาวน์สโตรก: ช่วงโอเวอร์ชู้ต/ดาวน์สโตรกสัญญาณแรงดันไฟฟ้าคือ 32511 ถึง -27649/-27649 ถึง -32512
ช่วงการล้น/ล้นเกิน: ช่วงการล้น/ล้นเกินของสัญญาณแรงดันไฟฟ้าคือ 32767 ถึง 32512/-32513 ถึง -32768
ทนแรงดันไฟ/กระแสไฟสูงสุด: ± 35V (แรงดันไฟ)/± 40mA (กระแสไฟ)
5、พารามิเตอร์ทางกายภาพ
ขนาดโมดูล: 45 มม. (กว้าง) x 100 มม. (สูง) x 75 มม. (ลึก)
น้ำหนัก : ประมาณ 220กรัม.
การใช้พลังงาน: 2.0W (ค่าทั่วไป)
อัตราการบริโภคปัจจุบัน:
การใช้กระแสบัส SM: 80mA
กระแสไฟที่ใช้จ่ายไฟ DC 24V (ไม่มีโหลด): 60mA
