6ES7214-1AE30-0XB0

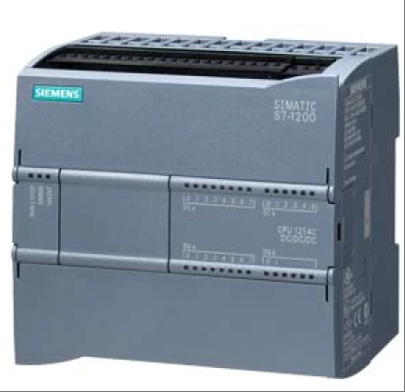

ผลิตภัณฑ์รุ่น 6ES7214-1AE30-0XB0 เป็นโมดูล CPU ขนาดกะทัดรัด (CPU 1214C DC/DC) ใน PLC ซีรีส์ S7-1200 ออกแบบมาโดยเฉพาะสำหรับสถานการณ์การควบคุมอัตโนมัติขนาดเล็กและขนาดกลาง สถาปัตยกรรมหลักผสานรวมอินพุตดิจิทัล 24V DC จำนวน 14 ช่อง (รองรับประเภทต้นทาง/ปลายทาง) และเอาต์พุตดิจิทัล 24V DC จำนวน 10 ช่อง พร้อมด้วยอินพุตอะนาล็อก 0-10V DC หรือ 0-20mA จำนวน 2 ช่อง ซึ่งสามารถรวบรวมสัญญาณเซ็นเซอร์ในสถานที่และขับเคลื่อนแอคชูเอเตอร์แบบเรียลไทม์ได้ โมดูลนี้มีหน่วยความจำทำงานในตัว 50KB และหน่วยความจำโหลด 2MB (รองรับการขยายการ์ด MicroSD เป็น 24MB) พร้อมด้วยอินเทอร์เฟซ PROFINET Ethernet รองรับ TCP/IP การสื่อสาร S7 และโปรโตคอลการสื่อสารผู้ใช้แบบเปิด ตอบสนองข้อกำหนดการเชื่อมต่ออุปกรณ์ในสภาพแวดล้อมอุตสาหกรรม 4.0 ในระดับฮาร์ดแวร์นั้นใช้แรงดันไฟฟ้า DC 20.4-28.8V ที่มีช่วงกว้าง พร้อมนาฬิกาเรียลไทม์ออนบอร์ดและหน่วยความจำ EEPROM สามารถทำงานได้อย่างเสถียรในช่วงอุณหภูมิกว้างตั้งแต่ -25°C ถึง+60°C โดยมีอัตราการใช้พลังงานทั่วไปเพียง 12W การออกแบบแบบแยกส่วนรองรับการขยายเอาต์พุตแอนะล็อก 2 ช่องหรือช่อง I/O ดิจิทัล 4 ช่องผ่านบอร์ดสัญญาณ และสามารถขยายเพิ่มเติมเป็น 8 ช่องผ่านโมดูลสัญญาณ ในเวลาเดียวกัน ยังผสานรวมเคาน์เตอร์ความเร็วสูง 6 ช่อง (สูงสุด 100kHz) และช่องเอาต์พุตพัลส์ 2 ช่อง เพื่อตอบสนองข้อกำหนดการควบคุมของมอเตอร์สเต็ปเปอร์/เซอร์โว ผลิตภัณฑ์นี้ผ่านการรับรอง CE และเข้ากันได้กับซอฟต์แวร์การเขียนโปรแกรม TIA Portal V10.5 และสูงกว่า รองรับไดอะแกรมแลดเดอร์ (LAD) ไดอะแกรมบล็อกฟังก์ชัน (FBD) และการเขียนโปรแกรมภาษาควบคุมโครงสร้าง (SCL) และใช้กันอย่างแพร่หลายในการผลิตยานยนต์ อาหารและเครื่องดื่ม เครื่องจักรบรรจุภัณฑ์ และสาขาอื่นๆ ทำให้ได้โซลูชันแบบบูรณาการสำหรับการควบคุมตรรกะ การควบคุมการเคลื่อนที่ และการตรวจสอบกระบวนการ
ข้อมูลทางเทคนิคสำหรับ 6ES7214-1AE30-0XB0
รุ่น : 6ES7214-1AE30-0XB0
ประเภท: CPU 1214C DC/DC/DC คอนโทรลเลอร์ขนาดกะทัดรัด
ใบรับรอง: ใบรับรอง CE เป็นไปตามมาตรฐานอุตสาหกรรม
2、อินเทอร์เฟซและการสื่อสาร
อินเทอร์เฟซออนบอร์ด I/O:
อินพุตดิจิทัล (DI): 14 ช่อง 24V DC รองรับอินพุตแหล่งจ่าย/ระบาย
เอาท์พุตดิจิตอล (DO): 10 ช่อง, 24V DC
อินพุตอะนาล็อก (AI): 2 ช่อง รองรับสัญญาณ 0-10V DC หรือ 0-20mA
อินเทอร์เฟซการสื่อสาร: อินเทอร์เฟซ PROFINET แบบบูรณาการ (RJ45) รองรับ TCP/IP การสื่อสาร S7 และโปรโตคอลการสื่อสารผู้ใช้แบบเปิด
ความสามารถในการปรับขนาด: รองรับการขยายเอาต์พุตแอนะล็อกหรือดิจิทัล I/O ผ่านบอร์ดสัญญาณ (SB) และขยายได้ถึง 8 โมดูลผ่านโมดูลสัญญาณ (SM)
3、พารามิเตอร์ประสิทธิภาพ
หน่วยความจำ:
หน่วยความจำในการทำงาน: 50KB
หน่วยความจำในการโหลด: 2MB (ขยายได้ถึง 24MB ผ่านการ์ด MicroSD)
ความเร็วในการประมวลผล:
เวลาการดำเนินการคำสั่งบิต: 0.1 μ s
เวลาการดำเนินการคำสั่งคำ: 12 μ s
เวลาคำนวณจุดลอยตัว: 18 μ s
ตัวนับความเร็วสูง: 6 สูงสุด 100kHz
เอาท์พุตพัลส์: 2 ช่อง รองรับการควบคุมมอเตอร์สเต็ปเปอร์/เซอร์โว
4、พารามิเตอร์ไฟฟ้า
แรงดันไฟเลี้ยง: 20.4-28.8V DC
การใช้พลังงาน: ค่าทั่วไป 12W
กระแสไฟขาออก: บัสแบ็คเพลนสูงสุด 1.6A (5V DC)
กระแสไฟเข้า/ออก:
อินพุตดิจิตอล: 5V DC (1mA สำหรับสัญญาณ "0"); 15V DC (2.5mA สำหรับสัญญาณ "1")
เอาท์พุตดิจิตอล: สูงสุด 500mA (ต่อช่อง)
5、ความสามารถในการปรับตัวต่อสิ่งแวดล้อม
ช่วงอุณหภูมิในการทำงาน: -25°C ถึง +60°C
ช่วงอุณหภูมิในการจัดเก็บ: -40 ° C ถึง +85 ° C
ระดับการป้องกัน: IP20 (เมื่อใช้ในตู้ที่มีระดับการป้องกัน IP20)
ความสามารถในการป้องกันการรบกวน: สอดคล้องกับมาตรฐาน EN 61000-6-2/4 เหมาะสำหรับสภาพแวดล้อมแม่เหล็กไฟฟ้าอุตสาหกรรม
6、ขนาดและการติดตั้ง
ขนาด : ประมาณ 110มม. (กว้าง) x 100มม. (ยาว) x 75มม. (ลึก)
น้ำหนัก : ประมาณ 0.2กก.
วิธีการติดตั้ง: รองรับการติดตั้งราง DIN หรือติดตั้งภายในตู้ควบคุม
7、 ลักษณะการทำงาน
นาฬิกาเรียลไทม์: นาฬิกาฮาร์ดแวร์ในตัว รองรับการซิงโครไนซ์เวลา
ฟังก์ชันการวินิจฉัย: ตรวจสอบสถานะและวินิจฉัยข้อผิดพลาดผ่านไฟแสดงสถานะ LED และซอฟต์แวร์ TIA Portal
การสนับสนุนการเขียนโปรแกรม: เข้ากันได้กับ TIA Portal V10.5 และเวอร์ชันที่สูงกว่า รองรับภาษาการเขียนโปรแกรม LAD, FBD, SCL
คุณสมบัติความปลอดภัย: รองรับการป้องกันด้วยรหัสผ่าน การควบคุมการเข้าถึง และการเข้ารหัสข้อมูล (ทางเลือก)
