SIEMENS 6ES7142-6BF50-0AB0 ใหม่และต้นฉบับ คุณภาพสูง

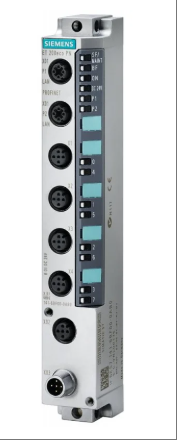

6ES7142-6BF50-0AB0

ผลิตภัณฑ์รุ่น 6ES7142-6BF50-0AB0 เป็นโมดูลเอาต์พุตดิจิทัลประสิทธิภาพสูงของซีรีส์ Siemens ET200ECO PN ซึ่งเป็นส่วนหนึ่งของระบบ I/O แบบกระจาย ET200 โมดูลนี้ใช้การออกแบบแบบโมดูลาร์และรองรับช่องเอาต์พุตดิจิทัล 8 ช่อง โดยแต่ละช่องมีกระแสเอาต์พุต 0.5A และแรงดันไฟฟ้าโหลดที่กำหนด 24V DC เหมาะสำหรับการเชื่อมต่ออุปกรณ์ เช่น วาล์วโซลินอยด์ คอนแทคเตอร์ DC และไฟแสดงสถานะ ระดับการป้องกันถึง IP67 โดยมีขนาดกะทัดรัด (12.80 x 15.30 x 5.20 ซม.) และน้ำหนัก 4.72 กก. ซึ่งสามารถเชื่อมต่อได้อย่างเสถียรผ่านอินเทอร์เฟซ M12 โมดูลนี้รองรับโปรโตคอลการสื่อสาร PROFINET และสามารถรวมเข้ากับเครือข่ายฟิลด์บัส PROFIBUS-DP ซึ่งเหมาะสำหรับสถานการณ์ในสาขาอัตโนมัติอุตสาหกรรมที่ต้องการระดับการป้องกันสูงและเอาต์พุตดิจิทัลที่เชื่อถือได้

ข้อมูลทางเทคนิคสำหรับ 6ES7142-6BF50-0AB0

รุ่น : 6ES7142-6BF50-0AB0

ยี่ห้อ : SIEMENS/ซีเมนส์

รูปแบบโครงสร้าง: แบบโมดูลาร์

วิธีการติดตั้ง: แบบโมดูลาร์

แรงดันไฟทำงาน: 24V DC

ลักษณะเอาต์พุต:

จำนวนช่องเอาท์พุต: เอาท์พุตดิจิตอล 8 ช่อง

กระแสไฟขาออก: 0.5A ต่อขาออก

แรงดันไฟโหลดที่กำหนด: 24V DC

ระดับการป้องกัน: IP67

อินเทอร์เฟซ:

อินเทอร์เฟซการสื่อสาร: PROFINET

วิธีการเชื่อมต่อ: 4 × M12

ขนาด : 12.80 x 15.30 x 5.20ซม.

น้ำหนัก : ประมาณ 4.72กก.

ประเทศต้นกำเนิด : เยอรมนี

คุณสมบัติการทำงาน:

ฟังก์ชันการวินิจฉัย: สามารถวินิจฉัยสถานการณ์ต่างๆ เช่น "1L+หรือ 2L+หายไป" "เอาท์พุตวงจรเปิด" "เอาท์พุตเป็นไฟฟ้าลัดวงจร M" และสามารถตั้งค่าพารามิเตอร์ที่ตอบสนองเมื่อ CPU/สถานีหลักอยู่ในสถานะหยุด

ฟังก์ชั่นการสำรองข้อมูล: รองรับการเริ่มต้นตามลำดับความสำคัญและการสำรองข้อมูลของสื่อ

ไฟแสดงสถานะ: ติดตั้งไฟแสดงสถานะ LED สีแดง/เหลือง "SF/MT" (ระบบครอบคลุมความผิดพลาด/การบำรุงรักษา) ไฟแสดงสถานะ LED สีแดง "BF" (การตรวจสอบบัส PROFINET IO) ไฟแสดงสถานะ LED สีเขียว "ON" (การตรวจสอบแรงดันไฟ 1L+) ไฟแสดงสถานะ LED สีเขียว "DC24V" (การตรวจสอบแรงดันไฟ 2L+) ไฟแสดงสถานะ LED สีเขียว "P1 LK" และ "P2 LK" (การเชื่อมต่อเครือข่าย) ไฟแสดงสถานะ LED สีเขียวเอาต์พุตดิจิทัล และไฟแสดงสถานะ LED สีแดงข้อผิดพลาดเอาต์พุตดิจิทัล

ข้อมูลการวินิจฉัยที่อ่านได้: สามารถตรวจสอบความผิดพลาด 2L+ ไฟฟ้าลัดวงจร วงจรเปิด (แต่ละช่องปิด) และสถานการณ์อื่น ๆ

พารามิเตอร์ไฟฟ้า:

แรงดันไฟฟ้า: 1L+ และ 2L+ ทั้งคู่เป็น 24V DC พร้อมการป้องกันขั้วกลับ

กระแสไฟจ่าย: 1L+ และ 2L+ ทั้งคู่เท่ากับ 4A

การแยกไฟฟ้า: การแยกไฟฟ้าทำได้ระหว่าง 1L+ และ 2L+, 1L+, ระหว่างช่องสัญญาณและส่วนประกอบวงจรอื่นๆ ทั้งหมด ระหว่างช่องสัญญาณ และระหว่างอีเทอร์เน็ตและส่วนประกอบวงจรอื่นๆ ทั้งหมด

แรงดันไฟทดสอบฉนวน: อินเทอร์เฟซอีเทอร์เน็ตคือ 1500 Vrms (การทดสอบประเภท IEEE802.3) และส่วนประกอบวงจรอื่นๆ ทั้งหมดคือ 707 V DC (การทดสอบประเภท)

การสูญเสียกระแสไฟ: ค่าทั่วไปของแรงดันไฟฟ้าแหล่งจ่ายไฟ (1L+) คือ 100 mA และค่าทั่วไปของแรงดันไฟฟ้าแหล่งจ่ายไฟ (2L+) คือ 5 mA

การใช้พลังงานของอุปกรณ์: ค่าทั่วไปคือ 3 W.

พารามิเตอร์ลักษณะเอาต์พุต:

ปริมาณผลผลิต : 8

สถานะ การขัดจังหวะ การวินิจฉัย: รองรับฟังก์ชั่นการขัดจังหวะและการวินิจฉัย

อัตราการส่งข้อมูล: ฟูลดูเพล็กซ์ 100 Mbps

โหมดการส่งข้อมูล: 100BASE-TX รองรับการเจรจาอัตโนมัติ

โปรโตคอลบัส: PROFINET IO, IRT พร้อมตัวเลือก "ความยืดหยุ่นสูง" รองรับการ ping PROFINET IO (อุปกรณ์), arp, การวินิจฉัยเครือข่าย LLDP (SNMP), DCP และบริการอีเธอร์เน็ตอื่น ๆ

รหัสผู้ผลิต (รหัสผู้จำหน่าย): 002AH

รหัสอุปกรณ์: 0306H

แรงดันไฟฟ้าขาออกที่กำหนด: 24V DC สำหรับสัญญาณ "1" น้อยกว่า 1L+/2L+(-0.8 V)

กระแสไฟขาออก: 0.5 A สำหรับสัญญาณ "1" และ 1.5 mA สำหรับสัญญาณ "0" (กระแสตกค้าง)

ช่วงความต้านทานโหลด: 48 Ω ถึง 3.3 k Ω

โหลดหลอดไฟ: 5 วัตต์ รองรับการเชื่อมต่อแบบขนานของเอาต์พุตสองตัวเพื่อเพิ่มประสิทธิภาพ และรองรับการควบคุมโหลดซ้ำซ้อน

ความถี่การสลับ: โหลดต้านทานคือ 100 Hz, โหลดเหนี่ยวนำคือ 0.5 Hz และโหลดหลอดไฟคือ 1 Hz ค่าจำกัดทั่วไปสำหรับแรงดันไฟฟ้าปิดที่เหนี่ยวนำของโหลดหลอดไฟคือ 1L+/2L+(-47 V)

การป้องกันไฟฟ้าลัดวงจรขาออก: ประเภทอิเล็กทรอนิกส์ โดยมีเกณฑ์การตอบสนองทั่วไปที่ 0.7 A (ต่อช่องสัญญาณ)

ขีดจำกัดความยาวสายเคเบิล:

ความยาวสายเคเบิลแบบมีฉนวนป้องกัน: สูงสุด 30 เมตร

ความยาวสายเคเบิลแบบไม่หุ้มฉนวน: สูงสุด 30 เมตร

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก

4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2、การรับประกัน: 1 ปี

3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
