PFXGP4501TADW

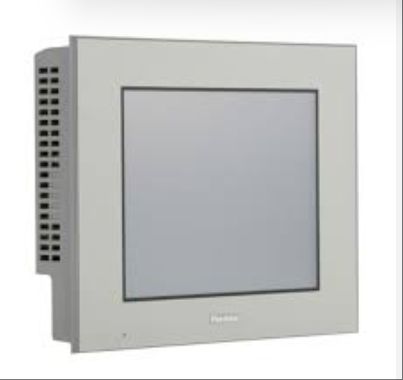

PFXGP4501TADW คืออินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ประสิทธิภาพสูงขนาด 10.4 นิ้วที่ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง โดยผสมผสานการแสดงผลความละเอียดสูง การสื่อสารป้องกันการรบกวนที่แข็งแกร่ง และการป้องกันระดับทหาร มาพร้อมกับหน้าจอ LCD TFT สีจริง 65536 สี (ความละเอียด 640 × 480) และหน้าจอสัมผัสแบบต้านทานที่มีความแม่นยำสูง รองรับการทำงานที่มองเห็นได้ชัดเจนในสภาพแวดล้อมที่มีแหล่งกำเนิดแสงหลายแหล่งในอุตสาหกรรม มีสถาปัตยกรรมเกตเวย์การสื่อสารคู่ในตัว ผสานรวมอีเทอร์เน็ต 10/100Mbps พอร์ตซีเรียล RS-232/422/485 สามพอร์ต และอินเทอร์เฟซ USB 2.0 เข้ากันได้กับโปรโตคอลอุตสาหกรรมหลัก เช่น Modbus TCP/RTU, OPC UA, EtherNet/IP และสามารถเชื่อมต่ออุปกรณ์ต่างชนิดกัน เช่น PLC ตัวแปลงความถี่ เซ็นเซอร์ ฯลฯ ได้อย่างราบรื่น ทำให้แลกเปลี่ยนข้อมูลแบบเรียลไทม์และควบคุมข้ามแพลตฟอร์มได้ ตัวเครื่องใช้การออกแบบแบบปิดพัดลมแบบไร้พัดลม IP66f/NEMA 4X ซึ่งผ่านการรับรองอุณหภูมิกว้าง -20 ℃ ถึง 60 ℃ การทดสอบการสั่นสะเทือนและการกระแทก MIL-STD-810G และการป้องกันการกัดกร่อนจากละอองเกลือ ตัวเครื่องยังคงสามารถทำงานได้อย่างเสถียรในสถานการณ์ที่รุนแรง เช่น ฝุ่น คราบน้ำมัน และความชื้นสูง ซอฟต์แวร์พัฒนา GP Pro EX ที่รองรับรองรับแผนภูมิแนวโน้มแบบไดนามิก สัญญาณเตือนหลายระดับ การจัดการสูตร และฟังก์ชันอื่นๆ ตัวเครื่องสามารถสร้างอินเทอร์เฟซข้ามภาษาได้อย่างรวดเร็ว (รวมถึง 15 ภาษา เช่น จีน/อังกฤษ/ญี่ปุ่น) และมาพร้อมช่องเสียบขยายการ์ด SD สำหรับการอัปเดตโปรแกรมอย่างรวดเร็วและการเก็บถาวรข้อมูลประวัติ ด้วย CE/UL/cUL/ATEX/CCC และการรับรองความปลอดภัยระดับนานาชาติอื่นๆ และมาตรฐานความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) Class A ทำให้รุ่นนี้กลายเป็นเทอร์มินัลแบบโต้ตอบหลักสำหรับการอัปเกรดสายการผลิตแบบดิจิทัล การทำงานและการบำรุงรักษาอุปกรณ์จากระยะไกล และการตัดสินใจอัจฉริยะในอุตสาหกรรมหนัก เช่น อุตสาหกรรมปิโตรเคมี การต่อเรือ เครื่องจักรขุดเหมือง เป็นต้น
ข้อมูลทางเทคนิคสำหรับ PFXGP4501TADW
พารามิเตอร์การแสดงผล
ประเภทหน้าจอแสดงผล: TFT LCD สีจริง
ขนาดหน้าจอแสดงผล : 10.4 นิ้ว
ความละเอียด : 640 × 480 พิกเซล (VGA)
พื้นที่แสดงผลที่มีประสิทธิภาพ: กว้าง 211.2 มม. × สูง 158.4 มม.
สีการแสดงผล: 65,536 สี (ไม่มีการกระพริบ) / 16,384 สี (มีการกระพริบ)
ไฟแบ็คไลท์: LED สีขาว
การปรับความสว่าง: ระดับ 8 (ปรับได้ผ่านแผงสัมผัส)
อายุการใช้งานของไฟแบ็คไลท์: มากกว่า 50,000 ชั่วโมง (การทำงานต่อเนื่องที่อุณหภูมิ 25 ℃ จะลดความสว่างลงเหลือ 50% ของระดับเดิม)
2、พารามิเตอร์แผงสัมผัส
ประเภทแผงสัมผัส: ตัวต้านทาน (อนาล็อก)
ความละเอียดแผงสัมผัส: 1024 × 1024
อายุการใช้งานแผงสัมผัส: มากกว่า 1000,000 รอบ
3、พารามิเตอร์อินเทอร์เฟซ
พอร์ตซีเรียล (COM1): การส่งข้อมูลแบบอะซิงโครนัส RS-232C ความยาวข้อมูล 7 หรือ 8 บิต บิตสต็อป 1 หรือ 2 บิต ไม่มีพาริตี คี่หรือคู่ อัตราการส่งข้อมูล 2400bps ถึง 115.2kbps ขั้วต่อ D-Sub 9 พิน (นูน)
พอร์ตซีเรียล (COM2): การส่งข้อมูลแบบอะซิงโครนัส RS-422/485 ความยาวข้อมูล 7 หรือ 8 บิต บิตสต็อป 1 หรือ 2 บิต ไม่มีพาริตี คี่หรือคู่ อัตราการส่งข้อมูล 2400bps ถึง 115.2kbps (MPI 187.5kbps เสริม) ขั้วต่อ D-Sub 9 พิน (นูน)
อีเธอร์เน็ต (LAN): IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, ขั้วต่อ RJ-45 x 1
อินเทอร์เฟซ USB:
USB 2.0 (ขั้วต่อ TYPE-A) x 1: แรงดันไฟฟ้า DC 5V ± 5%, กระแสไฟขาออกต่ำกว่า 500mA, ระยะการสื่อสารต่ำกว่า 5 เมตร
USB 2.0 (ขั้วต่อ Mini-B) x 1: ระยะการสื่อสารต่ำกว่า 5 เมตร
ช่องเสียบการ์ด SD: รองรับการ์ด SD ความจุขนาดใหญ่ (ขีดจำกัดความจุเฉพาะไม่ได้ระบุอย่างชัดเจน แต่โดยทั่วไปรองรับ 32GB ขึ้นไป)
4、พารามิเตอร์การจัดเก็บ
หน่วยความจำภายใน: FLASH EPROM 16MB (รวมพื้นที่โปรแกรมลอจิก)
หน่วยความจำสำรอง: SRAM 128KB (หน่วยความจำสำรองพร้อมแบตเตอรี่ลิเธียมแบบเปลี่ยนได้)
พื้นที่โปรแกรม: FLASH EPROM 132KB (สามารถเก็บโปรแกรมได้ 15,000 ขั้น)
5、พารามิเตอร์นาฬิกา
ความแม่นยำของนาฬิกา: ± 65 วินาทีต่อเดือน (ข้อผิดพลาดเกิดขึ้นที่อุณหภูมิห้องและเมื่อปิดเครื่อง) การเปลี่ยนแปลงในสภาพแวดล้อมการทำงานและอายุการใช้งานแบตเตอรี่อาจทำให้ข้อผิดพลาดนี้ขยายขึ้นเป็นช่วง -380 ถึง +90 วินาทีต่อเดือน
6、พารามิเตอร์ไฟฟ้า
แรงดันไฟฟ้าขาเข้า: DC 24V
แรงดันไฟฟ้าที่กำหนด: DC 19.2V ถึง 28.8V
การสูญเสียพลังงานที่อนุญาต: ต่ำกว่า 10ms
การใช้พลังงาน: ต่ำกว่า 17W
กระแสไฟทันที: ต่ำกว่า 30A
ความแข็งแรงของฉนวน: AC1000V, 20mA น้อยกว่า 1 นาที (ระหว่างขั้วไฟฟ้าและขั้ว FG)
ความต้านทานฉนวน: DC500V มากกว่า 10M Ω (ระหว่างขั้วไฟฟ้าและขั้ว FG)
7、 พารามิเตอร์ด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน: 0 ℃ ถึง 50 ℃
อุณหภูมิในการจัดเก็บ: -20 ℃ ถึง +60 ℃
ความชื้นในการทำงาน: 10% RH ถึง 90% RH (ไม่มีการควบแน่น อุณหภูมิเทอร์โมมิเตอร์หลอดเปียกต่ำกว่า 39 ℃)
ความชื้นในการเก็บรักษา: 10% RH ถึง 90% RH (ไม่มีการควบแน่น อุณหภูมิเทอร์โมมิเตอร์แบบหลอดเปียกต่ำกว่า 39 ℃)
การป้องกันฝุ่น : ต่ำกว่า 0.1mg/m³ (ระดับฉนวน)
ระดับมลพิษ : มลพิษระดับ 2
คุณภาพอากาศ : ก๊าซที่ไม่กัดกร่อน
ความดันอากาศ (ระดับความสูงในการทำงาน): 800hPa ถึง 1114hPa (ระดับความสูงต่ำกว่า 2000 เมตร)
8、 พารามิเตอร์ทางกล
ประสิทธิภาพการป้องกันการสั่นสะเทือน: ตามมาตรฐาน IEC/EN61131-2 แอมพลิจูดเดี่ยว 3.5 มม. จาก 5Hz ถึง 9Hz อัตราเร่งคงที่ 9.8m/s² จาก 9Hz ถึง 150Hz 10 ครั้ง (100 นาที) ในแกน X, Y และ Z ตามลำดับ
ความต้านทานแรงกระแทก: เป็นไปตามมาตรฐาน IEC/EN61131-2 147m/s² 3 เท่าสำหรับแกน X, Y และ Z แต่ละแกน
ประสิทธิภาพป้องกันการรบกวน: แรงดันรบกวน 1000Vp-p, ช่วงเวลาพัลส์ 1 μs, เวลาเพิ่มขึ้น 1ns (ผ่านเครื่องจำลองสัญญาณรบกวน)
ประสิทธิภาพป้องกันไฟฟ้าสถิตย์: การปล่อยประจุแบบสัมผัส 6kV (สอดคล้องกับมาตรฐาน IEC/EN61000-4-2 ระดับ 3)
ระดับการป้องกัน: เทียบเท่า IP65f NEMA # 250 TYPE 4X/13 (ติดตั้งแผงด้านหน้าและคงที่)
วิธีการทำความเย็น: ระบายความร้อนด้วยอากาศธรรมชาติ
น้ำหนัก: ต่ำกว่า 2.5กก. (เฉพาะตัวเครื่องหลัก)
ขนาด : กว้าง315มม. × สูง241มม. × ลึก56มม.
ขนาดช่องเปิดแผง: กว้าง 301.5 มม. × สูง 227.5 มม. ความหนาของแผง 1.6 ถึง 5 มม.
