PFXGP4501TADC

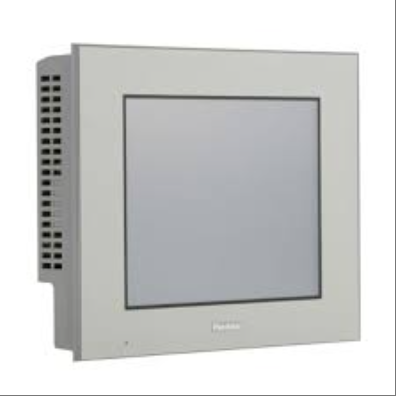

รุ่น PFXGP4501TADC เป็นผลิตภัณฑ์อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ขนาด 10.4 นิ้ว ที่มีหน้าจอ LCD TFT สีจริง 65536 สีพร้อมความละเอียด VGA 640 × 480 พิกเซล จับคู่กับแผงสัมผัสแบบต้านทานอนาล็อกเพื่อการใช้งานที่ใช้งานง่ายและเอฟเฟกต์การแสดงผลที่ชัดเจน ผลิตภัณฑ์นี้มีหน่วยความจำภายใน 32MB หน่วยความจำสำรอง 320KB และพื้นที่แปรผัน 64KB รองรับอีเทอร์เน็ต RS-232C RS-422/485 USB และช่องเสียบการ์ด SD และสามารถเชื่อมต่ออุปกรณ์อุตสาหกรรมต่างๆ ได้อย่างยืดหยุ่น การออกแบบเครื่องเคลือบเป็นไปตามมาตรฐานสากลหลายประการและมีคุณสมบัติเช่น ป้องกันฝุ่นและป้องกันการรบกวน ทำให้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่ซับซ้อน HMI นี้ยังรองรับการรวบรวมและจัดการข้อมูลจากระยะไกล และสามารถใช้ร่วมกับเครื่องมือต่างๆ เช่น Microsoft Office และ SQL ผ่านซอฟต์แวร์ Pro Server EX เพื่อสร้างระบบการจัดการข้อมูลที่ประหยัดและมีประสิทธิภาพ ซึ่งช่วยปรับปรุงคุณภาพและประสิทธิภาพของการผลิตได้อย่างมาก ถือเป็นโซลูชันที่เชื่อถือได้ในด้านระบบอัตโนมัติในอุตสาหกรรม
ข้อมูลทางเทคนิคสำหรับ PFXGP4501TADC
การแสดงผลและประสิทธิภาพการสัมผัส
ประเภทจอแสดงผล: LCD TFT สีจริงขนาด 10.4 นิ้ว ความละเอียด 640 × 480 พิกเซล (VGA) แสดงผลได้ 65,536 สี (ไม่กระพริบ) / 16,384 สี (กระพริบ) ให้เอฟเฟกต์การแสดงภาพที่ชัดเจนและละเอียดอ่อน
ไฟแบ็คไลท์: การใช้ไฟแบ็คไลท์ LED สีขาว สามารถปรับความสว่างได้สูงสุด 16 ระดับ และไฟแบ็คไลท์มีอายุการใช้งานมากกว่า 50,000 ชั่วโมง (ทำงานต่อเนื่องที่อุณหภูมิ 25 ℃ จนกระทั่งความสว่างลดลงเหลือ 50% ของระดับเดิม)
แผงสัมผัส: แผงสัมผัสแบบต้านทานอนาล็อกที่มีความละเอียด 1,024 × 1,024 และอายุการใช้งานมากกว่า 1,000,000 เท่า มอบประสบการณ์การใช้งานสัมผัสที่ละเอียดอ่อนและแม่นยำ
2、 พื้นที่จัดเก็บและโปรแกรม
หน่วยความจำภายใน: FLASH EPROM 32MB รวมทั้งพื้นที่โปรแกรมลอจิก เพื่อตอบสนองความต้องการพื้นที่จัดเก็บข้อมูลโปรแกรมและข้อมูลจำนวนมาก
ที่เก็บข้อมูลสำรอง: SRAM 320KB ใช้แบตเตอรี่ลิเธียมแบบเปลี่ยนได้เพื่อการสำรองข้อมูลเพื่อให้แน่ใจถึงความปลอดภัยของข้อมูล
พื้นที่ตัวแปร: SRAM 64KB พร้อมแบตเตอรี่ลิเธียมแบบเปลี่ยนได้สำหรับจัดเก็บข้อมูลตัวแปร
พื้นที่โปรแกรม: FLASH EPROM 132KB สามารถรองรับขั้นตอนโปรแกรมได้ประมาณ 15,000 ขั้นตอน ตอบสนองข้อกำหนดของลอจิกการควบคุมที่ซับซ้อน
3、อินเทอร์เฟซและการสื่อสาร
พอร์ตซีเรียล: มีพอร์ตซีเรียล 2 ประเภท ได้แก่ RS-232C และ RS-422/485 รองรับการส่งข้อมูลแบบอะซิงโครนัส ความยาวข้อมูลอาจเป็น 7 หรือ 8 บิต สต็อปบิตอาจเป็น 1 หรือ 2 บิต และวิธีการตรวจสอบอาจเป็นแบบไม่มี บิตคี่ หรือคู่ ช่วงอัตราการส่งข้อมูลกว้าง ตอบสนองความต้องการการสื่อสารของอุปกรณ์ต่างๆ
พอร์ตอีเทอร์เน็ต: รองรับมาตรฐาน IEEE802.3i/IEEE802.3u ให้อัตราการส่งข้อมูล 10BASE-T/100BASE-TX ใช้ขั้วต่อ RJ-45 เพื่อเชื่อมต่อเครือข่ายและส่งข้อมูลได้อย่างง่ายดาย
อินเทอร์เฟซ USB: มีอินเทอร์เฟซ 2 ประเภท ได้แก่ USB 2.0 (TYPE-A) และ USB 2.0 (Mini-B) รองรับการส่งข้อมูลความเร็วสูงและระยะการสื่อสารสูงสุด 5 เมตร
ช่องเสียบการ์ด SD: รองรับการขยายพื้นที่เก็บข้อมูลด้วยการ์ด SD อำนวยความสะดวกในการสำรองและถ่ายโอนข้อมูล
4、ข้อมูลจำเพาะด้านไฟฟ้าและสิ่งแวดล้อม
แรงดันไฟฟ้าขาเข้า: DC 24V, ช่วงแรงดันไฟฟ้าที่กำหนดตั้งแต่ DC 19.2V ถึง 28.8V, เวลาปิดเครื่องที่อนุญาตไม่เกิน 10ms, อัตราการใช้พลังงานต่ำกว่า 17W, กระแสไฟฟ้าทันทีไม่เกิน 30A
ความแข็งแรงของฉนวน: ขั้วไฟฟ้าและขั้ว FG สามารถทนต่อแรงดันไฟฟ้า AC1000V และ 20mA ได้เป็นเวลาไม่ถึง 1 นาที
ความต้านทานฉนวน: ความต้านทานฉนวนระหว่างขั้วไฟฟ้าและขั้ว FG มากกว่า DC500V และ 10M Ω
อุณหภูมิในการทำงาน: 0 ℃ ถึง 55 ℃ อุณหภูมิในการจัดเก็บ: -20 ℃ ถึง +60 ℃ เหมาะสำหรับสภาพแวดล้อมการทำงานต่างๆ
ความชื้นในการทำงาน: 10% RH ถึง 90% RH (ไม่มีการควบแน่น อุณหภูมิเทอร์โมมิเตอร์หลอดเปียกต่ำกว่า 39 ℃) ความชื้นในการจัดเก็บอยู่ที่ 10% RH ถึง 90% RH (ไม่มีการควบแน่น อุณหภูมิเทอร์โมมิเตอร์หลอดเปียกต่ำกว่า 39 ℃)
แรงดันและระดับความสูง: ช่วงแรงดันการทำงานอยู่ที่ 800hPa ถึง 1114hPa (ต่ำกว่าระดับความสูง 2,000 เมตร)
ประสิทธิภาพในการป้องกันการสั่นสะเทือนและแรงกระแทก: ตามมาตรฐาน IEC/EN61131-2 ประสิทธิภาพในการป้องกันการสั่นสะเทือนคือแอมพลิจูดเดี่ยว 3.5 มม. จาก 5Hz ถึง 9Hz ความเร่งคงที่ 9.8m/s² จาก 9Hz ถึง 150Hz และ 10 รอบ (100 นาที) ในแกน X, Y และ Z แต่ละแกน ความต้านทานแรงกระแทกคือ 147m/s² โดยมี 3 รอบในแกน X, Y และ Z แต่ละแกน
ประสิทธิภาพในการป้องกันการรบกวนและป้องกันไฟฟ้าสถิตย์: แรงดันรบกวน 1000Vp-p, ช่วงเวลาของพัลส์ 1 µ s, เวลาเพิ่มขึ้น 1 ns (ผ่านเครื่องจำลองสัญญาณรบกวน); การคายประจุแบบสัมผัสคือ 6kV (สอดคล้องกับมาตรฐาน IEC/EN61000-4-2 ระดับ 3)
5、โครงสร้างและขนาด
โครงสร้าง: เทียบเท่ากับ IP65f NEMA # 250 TYPE 4X/13 (ติดตั้งแผงด้านหน้าและคงที่) ให้ประสิทธิภาพในการป้องกันที่ยอดเยี่ยม
วิธีการทำความเย็น: ทำความเย็นด้วยอากาศธรรมชาติ โดยไม่ต้องใช้อุปกรณ์ทำความเย็นเพิ่มเติม
น้ำหนัก: น้อยกว่า 2 กก. (เฉพาะตัวเครื่องหลัก) ติดตั้งและขนส่งได้ง่าย
ขนาด : กว้าง272.5มม. × สูง214.5มม. × ลึก57มม. ดีไซน์กะทัดรัด ประหยัดพื้นที่
ขนาดช่องเปิดแผง: กว้าง 259 มม. × สูง 201 มม. สะดวกสำหรับการติดตั้งบนตู้ควบคุมและอุปกรณ์อื่นๆ
ความหนาของแผง: 1.6มม. ถึง 5มม. เหมาะสำหรับการติดตั้งแผงที่มีความหนาต่างกัน
