S8JX-P60024C

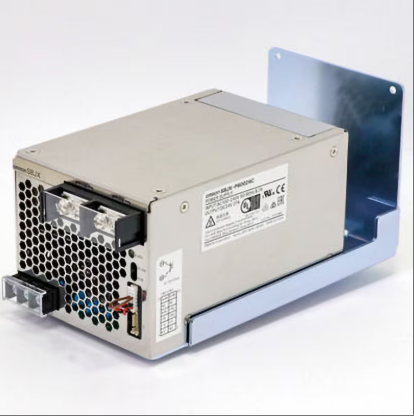

รุ่น S8JX-P60024C เป็นแหล่งจ่ายไฟแบบสวิตช์โหมดที่ติดตั้งบนราง DIN ที่มีกำลังไฟฟ้าขาออก 600W สามารถจ่ายไฟแรงดันไฟ DC 24V และกระแสไฟ 27A ซึ่งเหมาะสำหรับความต้องการแหล่งจ่ายไฟของอุปกรณ์อัตโนมัติในอุตสาหกรรม ใช้การออกแบบอินพุตแบบกว้าง (AC100-240V) เข้ากันได้กับมาตรฐานแรงดันไฟฟ้าของประเทศต่างๆ มากมาย และมีเทคโนโลยีการแก้ไขค่ากำลังไฟฟ้าและการกรอง EMI ClassB ในตัว ซึ่งช่วยลดสัญญาณรบกวนฮาร์มอนิกได้อย่างมีประสิทธิภาพ ผลิตภัณฑ์นี้เป็นไปตามการรับรองความปลอดภัยระดับสากล เช่น UL และ EN รองรับการติดตั้งด้านหน้าหรือราง และมีกลไกป้องกันสามชั้นสำหรับการโอเวอร์โหลด แรงดันไฟเกิน และความร้อนสูงเกินไป เมื่อกระแสไฟขาออกเกินค่าที่ตั้งไว้ 105% ถึง 160% ระบบป้องกันการจำกัดกระแสไฟจะทำงานโดยอัตโนมัติ เมื่อแรงดันไฟขาออกเกิน 130% ของค่าที่กำหนด แหล่งจ่ายไฟจะถูกตัดและสัญญาณเตือนไฟสีแดงจะปรากฏขึ้น นอกจากนี้ ยังใช้โครงสร้างระบายความร้อนด้วยอากาศตามธรรมชาติ และสามารถทำงานที่โหลดเต็มที่ที่อุณหภูมิแวดล้อม 40 ℃ รองรับฟังก์ชั่นการชดเชยการตรวจจับระยะไกล และสามารถชดเชยแรงดันไฟตกของสายโหลดผ่านขั้วต่อ +S/-S โดยอัตโนมัติ เพื่อให้แน่ใจว่าแรงดันไฟที่ขั้วต่อมีเสถียรภาพ รุ่นนี้ใช้กันอย่างแพร่หลายในสถานการณ์อุตสาหกรรม เช่น เครื่องมือเครื่อง CNC เครื่องจักรบรรจุภัณฑ์ ระบบการคัดแยกโลจิสติกส์ เป็นต้น เนื่องจากมีความหนาแน่นของพลังงานสูง ขนาดกะทัดรัด (239.8 × 77.6 × 118.5 มม.) และระดับการป้องกัน IP20
ข้อมูลทางเทคนิคสำหรับ S8JX-P60024C
พารามิเตอร์ไฟฟ้าพื้นฐาน
ช่วงแรงดันไฟฟ้าขาเข้า: AC85V ถึง 264V (เข้ากันได้กับความผันผวนของระบบไฟฟ้าทั่วโลก)
ข้อมูลจำเพาะเอาต์พุต: 24VDC/27A (กำลังไฟเอาต์พุตที่กำหนด 600W)
ลักษณะประสิทธิภาพ: ประสิทธิภาพโดยทั่วไปสูงถึง 90% การใช้พลังงานขณะไม่มีโหลดน้อยกว่า 1W
อัตราการควบคุมแรงดันไฟฟ้า: ± 0.5% (เสถียรภาพแรงดันไฟฟ้าขาออกระหว่างความผันผวนของโหลด)
อัตราการปรับโหลด: ± 1% (เสถียรภาพเอาต์พุตเมื่อแรงดันไฟฟ้าอินพุตเปลี่ยนแปลง)
2、มาตรฐานการติดตั้งและการป้องกัน
วิธีการติดตั้ง: รองรับการติดตั้งราง DIN มาตรฐาน 35 มม.
ระดับการป้องกัน: IP20 (ไม่รวมพื้นที่ที่เปิดเผยของบล็อกขั้วต่อ)
ความต้านทานฉนวน: ขั้วอินพุต/เอาต์พุตถึงกราวด์ ≥ 500M Ω (ทดสอบ DC500V)
ความต้านทานแรงดันไฟฟ้า: อินพุตถึงเอาต์พุต/กราวด์ 3000VAC/1 นาที โดยไม่พังทลาย
3、ความสามารถในการปรับตัวต่อสิ่งแวดล้อม
อุณหภูมิในการทำงาน: -20 ℃ ถึง +70 ℃ (เอาท์พุตโหลดเต็ม)
อุณหภูมิในการจัดเก็บ: -40 ℃ ถึง +85 ℃
ช่วงความชื้น: 5% ถึง 95% RH (ไม่มีการควบแน่น)
การปรับระดับความสูง: ≤ 5,000 เมตร (ใช้สำหรับการลดกำลังไฟฟ้า)
4、ฟังก์ชั่นการป้องกันและการตรวจสอบ
การป้องกันไฟเกิน: จำกัดกระแสไฟฟ้าอัตโนมัติที่โหลดที่กำหนด 105% -150%
การป้องกันไฟฟ้าลัดวงจร: กระแสไฟขาออกคงที่ในกรณีที่ไฟฟ้าลัดวงจรขาออก จะถูกคืนค่าโดยอัตโนมัติหลังจากแก้ไขข้อบกพร่อง
การป้องกันแรงดันไฟเกิน: ตัดกระแสไฟขาออกเมื่อแรงดันไฟขาออกเกิน 28.8V
การป้องกันความร้อนสูงเกินไป: เริ่มลดโหลดเมื่ออุณหภูมิภายในถึง 85 ℃ และปิดเมื่อถึง 90 ℃
ตัวบ่งชี้สถานะ: ไฟ LED สองสีแสดงสถานะพลังงาน/ความผิดพลาด
5、ความเข้ากันได้ทางแม่เหล็กไฟฟ้าและการรับรอง
มาตรฐาน EMC: สอดคล้องกับ EN55011 คลาส B (นำไฟฟ้า/แผ่รังสี)
การรับรองความปลอดภัย: UL60950-1, EN60950-1, การรับรอง CQC
การปราบปรามฮาร์มอนิก: ตรงตามมาตรฐาน IEC61000-3-2 Class D
ภูมิคุ้มกัน: สอดคล้องกับมาตรฐาน IEC61000-4-2 ถึง 6
6、 อินเทอร์เฟซทางกลและไฟฟ้า
ขนาดรายละเอียด: 239.8 มม. (กว้าง) x 77.6 มม. (สูง) x 118.5 มม. (ลึก)
น้ำหนัก : ประมาณ 1.2กก.
ขั้วต่อสายไฟ: ขั้วต่อแบบสกรูรองรับเส้นผ่านศูนย์กลางลวด AWG14-22
ความต้านทานกราวด์: ≤ 100m Ω (จากขั้วกราวด์ถึงตัวเรือน)
7、ฟังก์ชันเพิ่มเติม
รีโมทคอนโทรล: สัญญาณอินพุตควบคุมเปิด/ปิดระยะไกลเสริม
การปรับละเอียดของแรงดันไฟ: รองรับการปรับแรงดันไฟขาออก ± 10%
การสำรองข้อมูลแบบขนาน: สามารถเชื่อมต่อหน่วย 3 หน่วยแบบขนานเพื่อให้ได้แหล่งจ่ายไฟสำรองแบบ N+1
สัญญาณเตือนระยะไกล: ให้สัญญาณเอาท์พุตของการสัมผัสแห้งที่ผิดพลาด
บริการของเรา:
1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี
2、ราคาของเราแข่งขันได้มาก
3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก
4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง
การบรรจุและการจัดส่ง:
1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!
2、การรับประกัน: 1 ปี
3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง
4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน
5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
สินค้าเพิ่มเติมในสต๊อก:

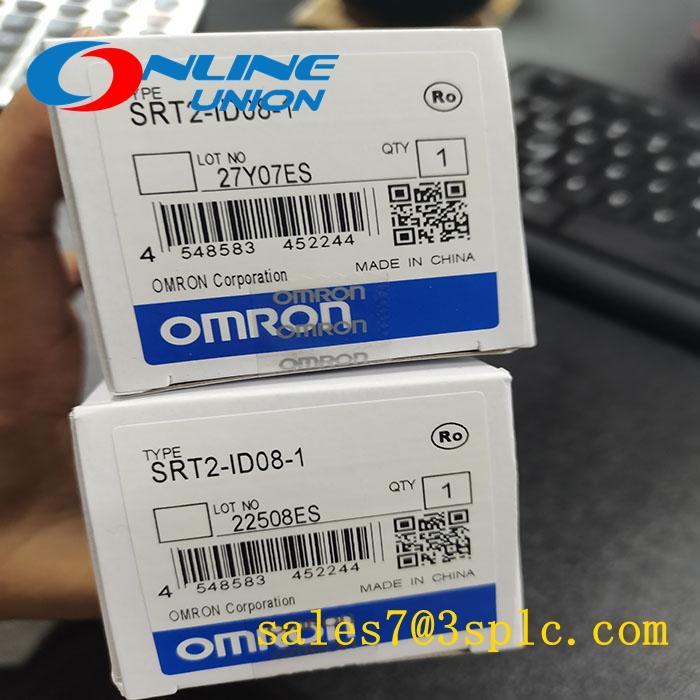

SRT2-ID16-1 | NT20-ST121-อี | SRT2-OD16-1 | C200H-OD217 | C200H-DA002 |
