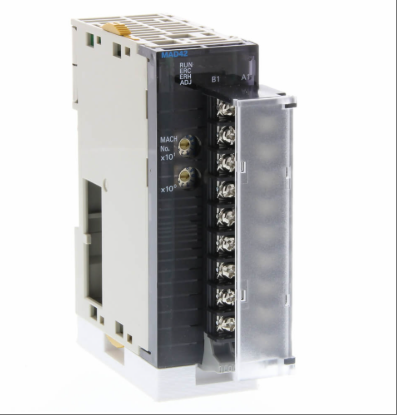

CJ1W-MAD42
ผลิตภัณฑ์รุ่น CJ1W-MAD42 เป็นโมดูล I/O แบบมัลติฟังก์ชันที่ผสานรวมฟังก์ชันอินพุตและเอาต์พุตแบบแอนะล็อก ออกแบบมาโดยเฉพาะสำหรับระบบควบคุมอัตโนมัติในอุตสาหกรรม โมดูลนี้มีช่องอินพุตแบบแอนะล็อก 4 ช่องและรองรับการเลือกช่วงสัญญาณหลายแบบ ได้แก่ 1-5V, 0-5V, 0-10V, -10-10V และ 4-20mA สามารถปรับให้เข้ากับเซ็นเซอร์และเครื่องส่งสัญญาณประเภทต่างๆ ได้อย่างยืดหยุ่น มีช่องเอาต์พุตแบบแอนะล็อก 2 ช่องพร้อมกัน รองรับเอาต์พุตสัญญาณแรงดันหรือกระแส เพื่อตอบสนองความต้องการการควบคุมที่แม่นยำของแอคชูเอเตอร์ ข้อดีหลัก ได้แก่ ความละเอียดสูง (1/4000 ตั้งค่าเป็น 1/8000 ได้) และความสามารถในการแปลงความเร็วสูง (1ms/จุด ตั้งค่าให้ต่ำกว่า 500 μs/จุด) ช่วยให้มั่นใจได้ว่าจะได้รับและเอาต์พุตสัญญาณแบบเรียลไทม์ ความแม่นยำที่ครอบคลุมถึง ± 0.2% สำหรับเอาต์พุตแรงดันและ ± 0.2% สำหรับเอาต์พุตกระแส ช่วยให้มั่นใจถึงความแม่นยำของข้อมูล โมดูลนี้มีฟังก์ชันการใช้งานจริง เช่น การตรวจจับการแตกหักของสายไฟ การคงค่าพีค และการประมวลผลค่าเฉลี่ย และรองรับการตั้งค่าเกนอคติและการปรับเกนเบี่ยงเบน ซึ่งช่วยปรับปรุงความสามารถในการป้องกันการรบกวนและความยืดหยุ่นในการควบคุมของระบบได้อย่างมาก นอกจากนี้ CJ1W-MAD42 ยังใช้การออกแบบที่กะทัดรัดซึ่งรองรับการติดตั้งราง DIN ทำให้สามารถผสานรวมกับ PLC ซีรีส์ CJ1 ได้อย่างราบรื่น มีการใช้กันอย่างแพร่หลายในสถานการณ์อุตสาหกรรมที่ซับซ้อน เช่น เครื่องจักร CNC โลหะวิทยา น้ำมันและก๊าซ การพิมพ์กระดาษ การพิมพ์และการย้อมผ้า และเป็นส่วนประกอบสำคัญในการสร้างระบบควบคุมอัตโนมัติที่มีความแม่นยำสูงและเชื่อถือได้
ข้อมูลทางเทคนิคสำหรับ CJ1W-MAD42
พารามิเตอร์ไฟฟ้าพื้นฐาน
คะแนนอินพุต: 4 คะแนน
จุดเอาท์พุต: 2 จุด
ช่วงสัญญาณ:
อินพุต: รองรับช่วงสัญญาณหลายช่วง เช่น 1-5V, 0-5V, 0-10V, -10-10V, 4-20mA เป็นต้น สามารถตั้งค่าจุดอินพุตแต่ละจุดได้แยกกัน
เอาต์พุต: รองรับช่วงสัญญาณหลายช่วง เช่น 1-5V, 0-5V, 0-10V, -10-10V, 4-20mA เป็นต้น สามารถตั้งค่าจุดเอาต์พุตแต่ละจุดได้แยกกัน
กำลังแยก:
ความละเอียดเริ่มต้น: 1/4000
ความละเอียดที่ปรับได้: 1/8000 (ทำได้ผ่านการตั้งค่าซอฟต์แวร์)
ความเร็วในการแปลง:
ความเร็วในการแปลงเริ่มต้น: 1ms/จุด
ความเร็วในการแปลงที่ปรับได้: ต่ำกว่า 500 μ s/จุด (ทำได้ผ่านการตั้งค่าซอฟต์แวร์)
ความแม่นยำที่ครอบคลุม:
ความแม่นยำของอินพุตแรงดันไฟฟ้า: ± 0.2%
ความแม่นยำของอินพุตปัจจุบัน: ± 0.2%
ความแม่นยำของเอาต์พุตแรงดันไฟฟ้า: ± 0.3%
ความแม่นยำของเอาท์พุตปัจจุบัน: ± 0.3%
2、 ลักษณะการทำงาน
การตรวจจับการขาดของสายไฟ: เมื่อตั้งช่วงอินพุตเป็น 1-5V และแรงดันไฟฟ้าลดลงต่ำกว่า 0.8V หรือตั้งเป็น 4-20mA และกระแสไฟลดลงต่ำกว่า 3.2mA ฟังก์ชันการตรวจจับการขาดของสายไฟจะเปิดใช้งาน และข้อมูลที่แปลงแล้วจะถูกตั้งเป็น 8000Hex
ฟังก์ชั่นการรักษาค่าพีค: สามารถจับและรักษาค่าพีคของสัญญาณอินพุตสำหรับการวิเคราะห์และประมวลผลในภายหลัง
การประมวลผลเฉลี่ย: รองรับการประมวลผลเฉลี่ยของสัญญาณอินพุตเพื่อลดสัญญาณรบกวนและปรับปรุงเสถียรภาพของสัญญาณ
การตั้งค่าค่าเกนอคติ: รองรับการปรับค่าเกนและอคติของสัญญาณอินพุตเพื่อตอบสนองความต้องการของสถานการณ์การใช้งานที่แตกต่างกัน
การแปลงอัตราส่วน: สามารถดำเนินการแปลงอัตราส่วนสัญญาณอินพุตเพื่อให้ได้การประมวลผลสัญญาณเชิงเส้น
การรักษาเอาต์พุต: ในกรณีที่ไฟฟ้าขัดข้องหรือโมดูลรีสตาร์ท สัญญาณเอาต์พุตสามารถคงไว้ไม่เปลี่ยนแปลงเพื่อให้แน่ใจถึงความต่อเนื่องและความเสถียรของระบบ
3、 พารามิเตอร์ทางกลและการติดตั้ง
ขนาด: ความกว้างของโมดูลคือ 31 มม. (ขนาดที่เฉพาะเจาะจงอาจแตกต่างกันเล็กน้อยเนื่องจากเวอร์ชันของผลิตภัณฑ์) และความสูงและความลึกสอดคล้องกับหน่วย I/O อื่นๆ ในซีรีส์ CJ1 ทำให้ติดตั้งในตู้ขนาดกะทัดรัดได้ง่าย
วิธีการติดตั้ง: รองรับการติดตั้งราง DIN และสามารถบูรณาการกับ PLC ซีรีส์ CJ1 ได้อย่างราบรื่น
ประเภทขั้วต่อ: ออกแบบมาพร้อมบล็อกขั้วต่อแบบถอดออกได้เพื่อการเดินสายและการบำรุงรักษาในสถานที่ที่ง่ายดาย
น้ำหนัก : ประมาณ 150 กรัม (น้ำหนักเฉพาะอาจแตกต่างกันเล็กน้อย ขึ้นอยู่กับรุ่นผลิตภัณฑ์)
4、ความสามารถในการปรับตัวต่อสิ่งแวดล้อม
อุณหภูมิในการทำงาน: 0 ℃~55 ℃
อุณหภูมิในการจัดเก็บ: -25 ℃~70 ℃ (ไม่มีการควบแน่นหรือการแข็งตัว)
ช่วงความชื้น: 10% ถึง 90% RH (ไม่มีการควบแน่น)
ระดับความสูง: ≤ 2000ม.
ระดับการป้องกัน: IP20 (ป้องกันฝุ่นและสิ่งแปลกปลอมเข้าไปในภายในโมดูลได้อย่างมีประสิทธิภาพ)
5、ความเข้ากันได้ทางแม่เหล็กไฟฟ้าและการรับรอง
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า: สอดคล้องกับมาตรฐานความเข้ากันได้ทางแม่เหล็กไฟฟ้า เช่น IEC61000-4-4 ต้านทานการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ
การรับรองความปลอดภัย: ได้รับการรับรองความปลอดภัยสากล เช่น UL508, ANSI/ISA 12.12.01, EN 61131-2, CE, cULus, Lloyd, NK และอื่นๆ ช่วยให้มั่นใจในความปลอดภัยของอุปกรณ์ในสภาพแวดล้อมอุตสาหกรรม
ความสามารถในการป้องกันการรบกวน: ทนทานต่อการรบกวนสายไฟ 2kV (สอดคล้องกับมาตรฐาน IEC61000-4-4) รับประกันความแม่นยำในการรับและส่งสัญญาณ
6、แหล่งจ่ายไฟและการใช้กระแสไฟ
แรงดันไฟฟ้าในการทำงาน: DC24V (ช่วงแรงดันไฟฟ้า DC20.4V~28.8V)
อัตราการใช้กระแสไฟ 5V: 0.58A (อัตราการใช้กระแสไฟเฉพาะอาจแตกต่างกันเล็กน้อย ขึ้นอยู่กับเวอร์ชันผลิตภัณฑ์)
การใช้กระแสไฟฟ้า 24V: ขึ้นอยู่กับสถานการณ์โหลดจริงของโมดูล โดยปกติจะอยู่ระหว่างสิบมิลลิแอมป์จนถึงหลายร้อยมิลลิแอมป์
