Omron CJ1W-ID212 ใหม่และต้นฉบับ คุณภาพสูง

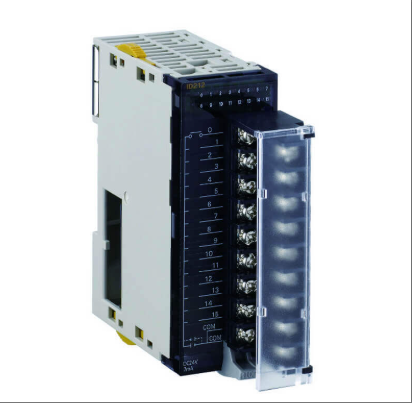

CJ1W-ID212

รุ่น CJ1W-ID212 เป็นโมดูลอินพุตดิจิทัลประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับระบบอัตโนมัติในอุตสาหกรรม มีฟังก์ชันอินพุต DC24V 16 จุด ใช้โครงสร้างการติดตั้งราง DIN ขนาดกะทัดรัด รองรับโหมดอินพุตไบโพลาร์ NPC/PNP รองรับช่วงแรงดันไฟฟ้ากว้างตั้งแต่ DC20.4V ถึง 26.4V มีอิมพีแดนซ์อินพุต 3.3k Ω และกระแสอินพุตทั่วไป 7mA ที่ DC24V ข้อดีหลัก ได้แก่ ความสามารถในการตอบสนองความเร็วสูง (เวลาตอบสนองเปิด ≤ 15 μs เวลาตอบสนองปิด ≤ 90 μs) และรองรับการตั้งค่าความล่าช้าในการตอบสนองที่ยืดหยุ่น (0-32ms) ผ่านซอฟต์แวร์ เหมาะสำหรับสถานการณ์การจับสัญญาณความเร็วสูง โมดูลใช้เทคโนโลยีแยกออปโตคัปเปลอร์ โดยแต่ละกลุ่มของจุดอินพุต 8 จุดจะแยกจากวงจรภายในของ PLC ความต้านทานฉนวนอยู่ที่ ≥ 20M Ω (DC100V) และแรงดันไฟฟ้าที่ทนได้คือ AC1000V/1 นาที (กระแสไฟรั่ว ≤ 10mA) ช่วยเพิ่มความสามารถในการป้องกันการรบกวนของระบบได้อย่างมาก ตัวกรองดิจิทัลในตัว (ปรับได้ตั้งแต่ 0 ถึง 32ms) สามารถกรองสัญญาณรบกวนได้อย่างมีประสิทธิภาพ และจุดอินพุตแต่ละจุดมีไฟ LED แสดงสถานะอิสระเพื่อการวินิจฉัยสถานะสัญญาณอินพุตอย่างรวดเร็ว รองรับอินเทอร์เฟซตัวเชื่อมต่อ Fujitsu/OTAX หรือ MIL ปรับให้เหมาะกับความต้องการเดินสายในสถานที่ที่หลากหลาย และผ่านการรับรองระดับสากล เช่น CE, cULus, Lloyd, NK เป็นต้น ซึ่งเป็นไปตามมาตรฐานด้านสิ่งแวดล้อม RoHS3 มีการใช้กันอย่างแพร่หลายในสถานการณ์อุตสาหกรรม เช่น การผลิตเครื่องจักร สายการผลิตบรรจุภัณฑ์ การคัดแยกโลจิสติกส์ เป็นต้น ซึ่งต้องการการประมวลผลสัญญาณอินพุตความเร็วสูงและความแม่นยำสูง และเป็นส่วนประกอบสำคัญในการสร้างระบบควบคุมอัตโนมัติที่เชื่อถือได้

ข้อมูลทางเทคนิคสำหรับ CJ1W-ID212

พารามิเตอร์ทางไฟฟ้า

แรงดันไฟฟ้าขาเข้าที่กำหนด: DC24V ช่วงแรงดันไฟฟ้าที่อนุญาตคือ DC20.4V ถึง 26.4V

กระแสอินพุต: ที่ DC24V ค่าทั่วไปคือ 7mA

ประเภทอินพุต: รองรับมาตรฐานการเชื่อมต่อ NPN หรือ PNP ผู้ใช้สามารถเลือกได้อย่างยืดหยุ่นตามอุปกรณ์ในสถานที่

เวลาตอบสนองการป้อนข้อมูล:

เวลาตอบสนองการเปิด: เริ่มต้นคือ 8ms สามารถปรับเป็น 16ms, 32ms หรือ 64ms ได้ผ่านการตั้งค่า เพื่อตอบสนองสถานการณ์การใช้งานที่แตกต่างกัน

เวลาตอบสนองปิด: ค่าทั่วไปคือ 90 μs (ตามข้อมูลอื่น อาจต่ำได้ถึง 15 μs และค่าเฉพาะอาจแตกต่างกันเล็กน้อยเนื่องจากเงื่อนไขการทดสอบหรือเวอร์ชันของผลิตภัณฑ์) ช่วยให้ตอบสนองต่อการเปลี่ยนแปลงสัญญาณอินพุตได้อย่างรวดเร็ว

วิธีการแยกอินพุต: การใช้เทคโนโลยีแยกออปโตคัปเปลอร์ แต่ละกลุ่มสัญญาณอินพุต 8 กลุ่มจะถูกแยกจากวงจรภายในของ PLC โดยมีความต้านทานฉนวน ≥ 20M Ω (DC500V) ทนต่อแรงดันไฟฟ้า AC1000V/1 นาที (กระแสไฟรั่วไหล ≤ 10mA) ปราบปรามสัญญาณรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ

2、 พารามิเตอร์ทางกลและการติดตั้ง

ขนาด: กว้าง 31 มม. สูง 90 มม. ลึก 89 มม. (ข้อมูลอื่นแสดงความลึก 65 มม. ซึ่งอาจแตกต่างกันได้เนื่องจากเวอร์ชันผลิตภัณฑ์หรือมาตรฐานการวัดที่แตกต่างกัน)

น้ำหนัก: ประมาณ 100 กรัมถึง 160 กรัม (ค่าเฉพาะอาจแตกต่างกันเล็กน้อย ขึ้นอยู่กับการกำหนดค่าผลิตภัณฑ์หรือวัสดุเปลือก)

วิธีการติดตั้ง: รองรับการติดตั้งราง DIN สอดคล้องกับแนวโน้มการออกแบบที่กะทัดรัดและเป็นแบบโมดูลาร์ของอุปกรณ์ระบบอัตโนมัติในอุตสาหกรรม

วิธีการเดินสาย: ใช้บล็อกขั้วต่อแบบสกรูในการเชื่อมต่อ ขั้วต่อหมายเลข A0~A8 และ B0~B8 (ขั้วต่อบางอันไม่มีการพิมพ์ไว้บนตัวเครื่อง โปรดดูแผนผังการเชื่อมต่อภายนอก) เพื่อให้แน่ใจว่าการเชื่อมต่อไฟฟ้ามีเสถียรภาพและเชื่อถือได้

3、 ลักษณะการทำงาน

ไฟแสดงสถานะอินพุต: จุดอินพุตแต่ละจุดมีไฟแสดงสถานะ LED อิสระ ซึ่งจะแสดงสถานะของสัญญาณอินพุตแบบเรียลไทม์เพื่อการดีบักและการบำรุงรักษาที่ง่ายดาย

ฟังก์ชันการกรองอินพุต: มีตัวกรองดิจิทัลในตัว ปรับเวลาการกรองได้ตั้งแต่ 0 ถึง 32 มิลลิวินาที ช่วยกรองสัญญาณรบกวนในสถานที่ได้อย่างมีประสิทธิภาพ และปรับปรุงเสถียรภาพของสัญญาณ

การตั้งค่าความล่าช้าอินพุต: รองรับฟังก์ชั่นความล่าช้าเปิด/ปิด (0-32ms) ซึ่งสามารถหลีกเลี่ยงการทำงานผิดพลาดที่เกิดจากการสั่นไหวของสัญญาณอินพุต

ความเข้ากันได้: รองรับอินเทอร์เฟซขั้วต่อ Fujitsu/OTAX หรือ MIL ปรับให้เหมาะกับความต้องการเดินสายไฟในสถานที่ที่หลากหลาย

4、ความสามารถในการปรับตัวต่อสิ่งแวดล้อม

อุณหภูมิในการทำงาน: 0 ℃ ถึง 55 ℃ ตอบสนองความต้องการด้านอุณหภูมิของสภาพแวดล้อมอุตสาหกรรมทั่วไป

อุณหภูมิในการจัดเก็บ: -25 ℃ ถึง 70 ℃ เหมาะสำหรับสภาวะการจัดเก็บหรือการขนส่งที่รุนแรง

ช่วงความชื้น: 10%~90% RH (ไม่มีการควบแน่น) เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นหรือแห้ง

ระดับการป้องกัน: IP20 ป้องกันวัตถุแปลกปลอมที่เป็นของแข็งที่มีเส้นผ่านศูนย์กลางมากกว่า 12.5 มม. เข้ามา

5、ความเข้ากันได้ทางแม่เหล็กไฟฟ้าและการรับรอง

การรับรองความปลอดภัย: ได้รับการรับรองระดับสากล เช่น CE, cULus, Lloyd, NK เป็นต้น รับประกันว่าเป็นไปตามมาตรฐานความปลอดภัยอุตสาหกรรมระดับโลก

มาตรฐานด้านสิ่งแวดล้อม: สอดคล้องกับข้อกำหนด RoHS3 ระดับความไวต่อความชื้น MSL1 (ไม่จำกัด) เหมาะสำหรับสถานการณ์ที่มีข้อกำหนดด้านสิ่งแวดล้อมที่เข้มงวด

ความเข้ากันได้ทางแม่เหล็กไฟฟ้า: ทนทานต่อสัญญาณรบกวนจากสายไฟ 2kV (มาตรฐาน IEC61000-4-4) ช่วยให้การทำงานมีเสถียรภาพในสภาพแวดล้อมทางแม่เหล็กไฟฟ้าที่ซับซ้อน
