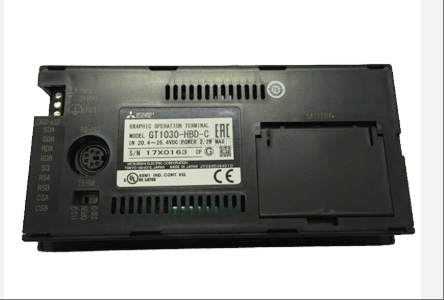

MITSUBISHI GT1030-HBD-C ใหม่และต้นฉบับ คุณภาพสูง

GT1030-HBD-ซี

GT1030-HBD-C คืออินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ขาวดำขนาด 4.5 นิ้วพร้อมหน้าจอแสดงผล LCD STN ความละเอียด 288 × 96 พิกเซล พร้อมไฟแบ็คไลท์ LED 3 สี (เขียว/ส้ม/แดง) ซึ่งสามารถแสดงผลได้อย่างชัดเจนในสภาพแวดล้อมที่มีแสงจ้า การออกแบบตัวเครื่องบางเฉียบเป็นไปตามระดับการป้องกัน IP67 พร้อมคุณสมบัติกันฝุ่นและกันน้ำ เหมาะสำหรับสภาพแวดล้อมการทำงานที่มีช่วงอุณหภูมิกว้างตั้งแต่ -20 ℃ ถึง 50 ℃ โดยเฉพาะสำหรับพื้นที่ขนาดเล็กหรือการติดตั้งอุปกรณ์กลางแจ้ง ผลิตภัณฑ์นี้มีหน่วยความจำในตัว 1.5MB และรองรับอินเทอร์เฟซการสื่อสาร RS-422/RS-232 เข้ากันได้กับ Mitsubishi FX, PLC ซีรีส์ Q และอุปกรณ์ของบริษัทอื่น และรองรับฟังก์ชันการส่งข้อมูล FA แบบโปร่งใส สามารถอ่าน เขียน และตรวจติดตามโปรแกรมได้ รุ่นนี้รองรับฟอนต์มาตรฐาน Unicode 2.1 สามารถแสดงหลายภาษา และสร้างเอฟเฟกต์ข้อความ เช่น ตัวเอียงและขีดล่างได้ เมื่อใช้ร่วมกับซอฟต์แวร์การเขียนโปรแกรม GT Designer 3 จะสามารถแก้ไขและแปลงหน้าจอได้อย่างรวดเร็ว ทำให้เป็นทางเลือกที่คุ้มต้นทุนแทนไฟแสดงสถานะแบบดั้งเดิมหรือแผงควบคุมขนาดเล็กในสถานการณ์เช่นการควบคุมเชิงกลและสายการผลิตอัตโนมัติ

ข้อมูลทางเทคนิคสำหรับ GT1030-HBD-ซี

พารามิเตอร์การแสดงผล

ประเภทจอภาพ: จอ LCD ขาวดำ STN (จอภาพขาวดำ คอนทราสต์สูง)

ขนาดหน้าจอ : 4.5 นิ้ว

ความละเอียด: 288 (กว้าง) x 96 (สูง) พิกเซล (แสดงแนวนอน)

ขนาดจอแสดงผล: 109.42 (กว้าง) × 35.98 (สูง) มิลลิเมตร (จอแสดงผลแนวนอน)

แสดงจำนวนตัวอักษร:

เมื่อใช้แบบอักษรขนาด 16 พอยต์: 36 คำ x 6 บรรทัด (แสดงในแนวนอน)

เมื่อใช้แบบอักษรขนาด 12 พอยต์: 48 คำ x 8 บรรทัด (แสดงในแนวนอน)

มุมมอง: ซ้ายและขวา 30 องศา ขึ้น 20 องศา และลง 30 องศา (การแสดงแนวนอน)

การปรับคอนทราสต์: ปรับได้ 16 ระดับ

การปรับความสว่าง : ปรับได้ 8 ระดับ

ความสว่างหน้าจอ LCD: 200 cd/m² (เมื่อเป็นสีเขียว)

อายุการใช้งานของจอ LCD: ประมาณ 50,000 ชั่วโมง (ที่อุณหภูมิแวดล้อม 25 ℃ และอัตราส่วนคอนทราสต์ 1/5)

2、พารามิเตอร์ไฟแบ็คไลท์

ประเภทไฟแบ็คไลท์: LED 3 สี (เขียว, แดง, ส้ม)

การควบคุมไฟแบ็คไลท์: สามารถควบคุมสี สถานะเปิด/ปิด/กระพริบ/ปิด รองรับการตั้งค่าเวลาพักหน้าจอ

อายุการใช้งานของไฟแบ็คไลท์: ไม่ต้องเปลี่ยน อายุการใช้งานยาวนาน

3、พารามิเตอร์แผงสัมผัส

จำนวนปุ่มสัมผัส: สูงสุด 50 ปุ่มต่อหน้าจอ (โหมดเมทริกซ์)

ขนาดปุ่มสัมผัส: 16 x 16 จุด

อายุการใช้งานสัมผัส: มากกว่า 1 ล้านครั้ง (แรงใช้งานต่ำกว่า 0.98 นิวตัน)

รองรับการกดพร้อมกัน: สามารถกดปุ่มสัมผัส 2 ปุ่มพร้อมกันได้

4、พารามิเตอร์การจัดเก็บ

พื้นที่จัดเก็บข้อมูลของผู้ใช้: มีหน่วยความจำแฟลชในตัว ความจุต่ำกว่า 1.5MB ใช้สำหรับจัดเก็บข้อมูลด้านวิศวกรรม

อายุการใช้งานหน่วยความจำ (จำนวนการเขียน): 100,000 ครั้ง

ความจุ SRAM: 128KB

5、พารามิเตอร์แบตเตอรี่ (จำหน่ายแยกต่างหาก)

ประเภทแบตเตอรี่: แบตเตอรี่ลิเธียม GT11-50BAT

วัตถุสำรองข้อมูล: ข้อมูลนาฬิกา บันทึกการเตือนภัย ข้อมูลสูตรอาหาร ค่าการตั้งค่าการดำเนินการตามเวลา

อายุการใช้งานแบตเตอรี่: ประมาณ 5 ปี (อุณหภูมิแวดล้อม 25 ℃)

6、พารามิเตอร์อินเทอร์เฟซ

อินเทอร์เฟซการสื่อสาร PLC:

RS-422： 1 ช่อง ความเร็วในการส่งข้อมูล 115200/57600/38400/19200/9600/4800bps รูปร่างอินเทอร์เฟซเป็นบล็อกขั้วต่อ 9 พิน

RS-422/485： 1 ช่องสัญญาณ โดยมีความเร็วในการส่งข้อมูลเท่ากับด้านบน รูปร่างอินเทอร์เฟซเป็นบล็อกขั้วต่อ 9 พิน และสามารถเลือกความต้านทานของขั้วต่อได้เป็น เปิด/110 Ω/330 Ω (ค่าจากโรงงานคือ 330 Ω)

อินเทอร์เฟซการสื่อสารคอมพิวเตอร์:

RS-232： 1 ช่อง ความเร็วในการส่งข้อมูลเท่ากับด้านบน รูปร่างอินเทอร์เฟซเป็น MINI DIN 6 พิน (หัวตัวเมีย) ใช้สำหรับการสื่อสารคอมพิวเตอร์ (อัปโหลด/ดาวน์โหลดข้อมูลวิศวกรรม การติดตั้งระบบปฏิบัติการ ฟังก์ชันโปร่งใส)

7、ข้อมูลจำเพาะอื่นๆ

เอาต์พุตของบัซเซอร์: โทนเดียว (ยาว สั้น ไม่มี) ส่งเสียงเมื่อกดปุ่มสัมผัส

โครงสร้างป้องกัน: เทียบเท่า IP67f (JEM1030) (ส่วนหน้า)

ขนาด: 145 (กว้าง) x 76 (สูง) x 29.5 (ลึก) มิลลิเมตร (ไม่รวมอุปกรณ์ติดตั้ง เมื่อแสดงแนวนอน)

ขนาดช่องเปิดแผง: 137 (กว้าง) x 66 (สูง) มิลลิเมตร (เมื่อแสดงในแนวนอน)

น้ำหนัก : ประมาณ 0.3 กิโลกรัม (ไม่รวมอุปกรณ์ติดตั้ง)

แพ็คเกจซอฟต์แวร์ที่รองรับ: GT Designer 3 เวอร์ชัน 1.17T หรือสูงกว่า

8、พารามิเตอร์พลังงาน

แรงดันไฟฟ้าอินพุต: DC24V（+10% -15%)， แรงดันไฟฟ้าริปเปิลต่ำกว่า 200mV

ฟิวส์: ในตัว ไม่สามารถเปลี่ยนได้ 0.5A

การใช้พลังงาน: ต่ำกว่า 2.2W (90mA/DC24V) ต่ำกว่า 1.7W (70mA/DC24V) เมื่อปิดไฟแบ็คไลท์

กระแสอิมพัลส์: 1ms ต่ำกว่า 18A (DC26.4V)

เวลาหยุดทันทีที่อนุญาต: ภายใน 5 มิลลิวินาที

ประสิทธิภาพการป้องกันเสียงรบกวน: แรงดันเสียงรบกวน 1000Vp-p, แอมพลิจูดเสียงรบกวน 1 μs (อิงตามการทดลองจำลองความถี่เสียงรบกวน 30-100Hz)

สามารถทนแรงดันไฟฟ้า: AC500V เป็นเวลา 1 นาที (ระหว่างขั้วไฟฟ้าทั้งหมดและขั้วกราวด์ของ GOT)

ความต้านทานฉนวน: วัดด้วยเมกโอห์มมิเตอร์ DC500V ที่มีความต้านทานมากกว่า 10M Ω (ระหว่างขั้วไฟฟ้าทั้งหมดและขั้วกราวด์ของ GOT)
