KEYENCE GT2-71CP ใหม่และต้นฉบับ คุณภาพสูง

จีที2-71ซีพี

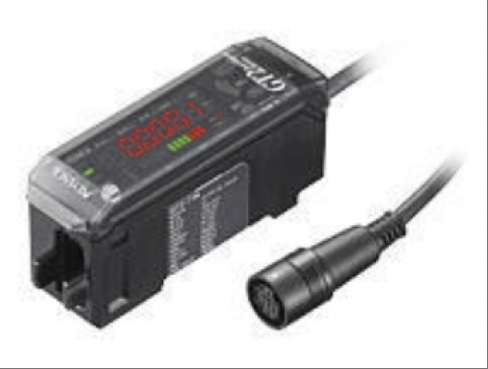

หน่วยขยายสัญญาณ GT2-71CP เป็นอุปกรณ์ประเภทขั้วต่อความแม่นยำสูงที่ออกแบบมาโดยเฉพาะสำหรับระบบอัตโนมัติในอุตสาหกรรม ใช้โหมดเอาต์พุต PNP และรองรับการติดตั้งราง DIN สามารถใช้ร่วมกับหัวเซนเซอร์ซีรีส์ GT2 เพื่อให้ได้การเคลื่อนที่ในระดับไมโครมิเตอร์หรือการตรวจจับตำแหน่ง ฟังก์ชันหลัก ได้แก่ จอแสดงผล LED สีแดง 7 ส่วน 6+1/2 บิต และไฟ LED แสดงสถานะแบบแถบ 13 ระดับสองสี ซึ่งสามารถแสดงค่าการวัด (-19999.9 ถึง +19999.9) และสถานะหลายระดับแบบเรียลไทม์ เอาต์พุตควบคุมรองรับสัญญาณวงจรเปิดคอลเลกเตอร์ PNP ห้าระดับ HH/HI/GO/LO/LL (สูงสุด 30V/50mA, แรงดันไฟตกค้าง ≤ 1V) พร้อมเวลาตอบสนองที่ปรับได้ (3/5/10/100/500/1000ms) ตอบสนองข้อกำหนดการตรวจจับความเร็วสูง อุปกรณ์นี้รองรับอินพุตแรงดันไฟฟ้ากว้าง 10-30VDC (รวมริปเปิล 10%) โดยมีอัตราการใช้พลังงาน ≤ 2200mW (≤ 73.3mA ที่ 30V) ในโหมดมาตรฐาน และ ≤ 1700mW (≤ 56.7mA ที่ 30V) ในโหมดป้องกันสิ่งแวดล้อม นอกจากนี้ยังมีระดับการป้องกัน IP67 และสามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมตั้งแต่ -10 ℃ ถึง +50 ℃ (ไม่แข็งตัว) ความชื้นสัมพัทธ์ 35% -85% (ไม่เกิดการควบแน่น) และการสั่นสะเทือน 10-55Hz การออกแบบแบบแยกส่วนรองรับการรวมกันของอุปกรณ์หลักและอุปกรณ์ขยาย (สามารถเชื่อมต่อได้สูงสุด 15 หน่วย) และให้ข้อมูลตอบรับที่ใช้งานง่ายเกี่ยวกับสถานะการทำงานผ่านไฟแสดงสถานะสองสี เหมาะสำหรับสถานการณ์ต่างๆ เช่น การตัดเฉือนที่มีความแม่นยำ การทดสอบเซมิคอนดักเตอร์ และสายการประกอบอัตโนมัติ

ข้อมูลทางเทคนิคสำหรับ จีที2-71ซีพี

พารามิเตอร์ข้อมูลจำเพาะพื้นฐาน

ยี่ห้อและรุ่น: KEYENCE GT2-71CP หน่วยขยายสัญญาณชนิดขั้วต่อที่เหมาะสำหรับการตรวจจับการเคลื่อนที่/ตำแหน่งในระบบอัตโนมัติทางอุตสาหกรรม

ประเภทเอาท์พุต: เอาท์พุตวงจรเปิดคอลเลกเตอร์ PNP เข้ากันได้กับระบบควบคุมหลัก

วิธีการติดตั้ง: รองรับการติดตั้งราง DIN เหมาะสำหรับการจัดวางอุปกรณ์อุตสาหกรรมขนาดกะทัดรัด

ระดับการป้องกัน: IP67 (มาตรฐาน IEC60529) พร้อมคุณสมบัติกันฝุ่นและกันน้ำ เหมาะสำหรับสภาพแวดล้อมที่รุนแรง

2、พารามิเตอร์ประสิทธิภาพไฟฟ้า

แรงดันไฟฟ้าแหล่งจ่ายไฟ: 10V ถึง 30V DC (รวมริปเปิล 10%) เป็นไปตามมาตรฐาน Class 2 พร้อมความทนทานต่อความผันผวนของแรงดันไฟฟ้าที่แข็งแกร่ง

การใช้พลังงาน:

โหมดมาตรฐาน: สูงสุด 2200mW (ประมาณ 73.3mA ที่ 30V)

โหมดการป้องกันสิ่งแวดล้อม: สูงสุด 1,700mW (ประมาณ 56.7mA ที่ 30V) ช่วยลดการใช้พลังงาน

พารามิเตอร์การแสดงผล:

จอแสดงผลการวัด: LED สีแดง 7 ส่วน 6+1/2 บิต ช่วงการแสดงผล -19999.9 ถึง +19999.9 ความละเอียด 0.1 μm

ไฟแสดงสถานะ: LED แบบแถบ 13 ระดับสองสี (แดง/เขียว) ให้ข้อมูลตอบรับสถานะการทำงานแบบเรียลไทม์

3、พารามิเตอร์การควบคุมและการตอบสนอง

เอาท์พุตควบคุม: รองรับสัญญาณวงจรเปิดคอลเลกเตอร์ PNP ห้าระดับ HH/HI/GO/LO/LL สูงสุด 30V/50mA แรงดันตกค้าง ≤ 1V

เวลาตอบสนอง: เกียร์ปรับได้ ได้แก่ 3ms, 5ms, 10ms, 100ms, 500ms, 1000ms เหมาะสำหรับความต้องการความเร็วในการตรวจจับที่แตกต่างกัน

ความสามารถในการปรับขนาด: รองรับการผสมผสานอุปกรณ์หลักและขยาย (สูงสุด 15 หน่วย) เพื่อตอบสนองข้อกำหนดการตรวจจับหลายช่องสัญญาณ

4、พารามิเตอร์การปรับตัวต่อสิ่งแวดล้อม

ช่วงอุณหภูมิ: อุณหภูมิในการทำงาน -10 ℃ ถึง +50 ℃ (โดยไม่แข็งตัว) อุณหภูมิในการจัดเก็บ -20 ℃ ถึง +60 ℃

ช่วงความชื้น: 35% ถึง 85% RH (ไม่ควบแน่น) เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นสูง

ทนทานต่อแผ่นดินไหว: แอมพลิจูดสองเท่า 1.5 มม. จาก 10Hz ถึง 55Hz 2 ชั่วโมงในทิศทาง X/Y/Z ทนทานต่อการสั่นสะเทือนได้ดีเยี่ยม

5、 พารามิเตอร์วัสดุและโครงสร้าง

วัสดุหลัก :

เปลือก: โพลีคาร์บอเนต น้ำหนักเบาและทนต่อแรงกระแทก

ปุ่มสัมผัส: โพลีฟอร์มาลดีไฮด์ ทนทานต่อการสึกหรอได้ดีเยี่ยม

แผงด้านหน้า: PET ทนทานต่อการกัดกร่อนของสารเคมี

สาย: PVC มีความยืดหยุ่นดี

ขนาดและน้ำหนัก:

ความยาว: โปรดดูคู่มือสำหรับขนาดที่เฉพาะเจาะจงและปรับให้เหมาะกับพื้นที่ขนาดกะทัดรัด

น้ำหนัก: การออกแบบน้ำหนักเบา ติดตั้งและประกอบได้ง่าย

6、พารามิเตอร์ลักษณะการทำงาน

ความละเอียดการแสดงผล: 0.1 μ m ตอบสนองข้อกำหนดการตรวจจับที่แม่นยำสูง

อินพุตควบคุม: รองรับการจับเวลา/ตั้งค่าล่วงหน้า/รีเซ็ต/อินพุตช่อง ไม่มีอินพุตแรงดันไฟฟ้า เวลาตอบสนอง ≥ 2 มิลลิวินาที

ข้อจำกัดในการขยาย:

เมื่อเชื่อมต่อ 2 ถึง 8 หน่วย แรงดันไฟฟ้าแหล่งจ่ายไฟจะอยู่ที่ 20V ถึง 30V DC และกระแสไฟเอาต์พุตควบคุมจะอยู่ที่ ≤ 20mA

เมื่อเชื่อมต่อ 9 ถึง 15 หน่วย แรงดันไฟฟ้าแหล่งจ่ายไฟจะอยู่ที่ 20V ถึง 30V DC กระแสไฟขาออกที่ควบคุมคือ ≤ 10mA และแรงดันไฟฟ้าตกค้างคือ ≤ 1.5V

มาตรฐานการรับรอง: เป็นไปตามมาตรฐาน UL/CSA เพื่อให้มั่นใจถึงความปลอดภัย
