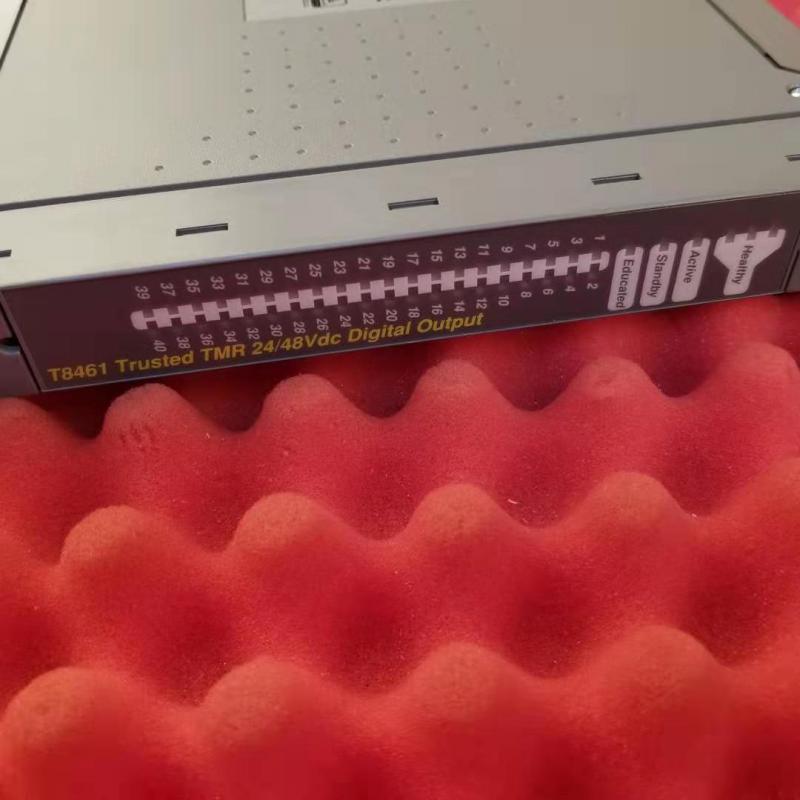

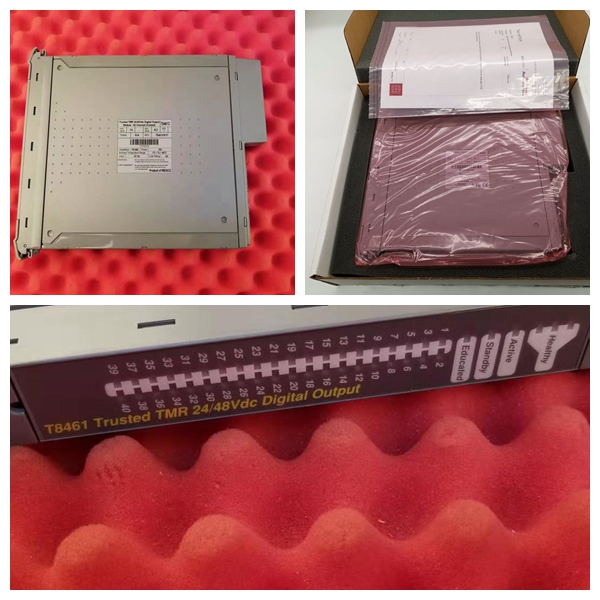

โมดูลเอาต์พุตดิจิตอล trusted® triple modular redundant (TMR) 24V DC / 48V DC ที่เชื่อมต่อกับอุปกรณ์ภาคสนาม 40 เครื่อง. การทดสอบวินิจฉัยสามเท่าจะดำเนินการทั่วทั้งโมดูล รวมถึงการวัดกระแส, และแรงดันไฟฟ้าในแต่ละส่วนของช่องสัญญาณเอาต์พุตที่ได้รับการโหวต . การทดสอบยังดำเนินการสำหรับการติดค้างและติดอยู่กับความล้มเหลว. ความทนทานต่อข้อผิดพลาดทำได้ผ่านสถาปัตยกรรม TMR ภายในโมดูลสำหรับช่องสัญญาณเอาท์พุต 40 ช่องแต่ละช่อง.
มีการตรวจสอบสายอัตโนมัติของอุปกรณ์ภาคสนาม. คุณลักษณะนี้ช่วยให้โมดูลสามารถตรวจจับความล้มเหลวของวงจรเปิดและไฟฟ้าลัดวงจรในการเดินสายไฟภาคสนามและอุปกรณ์โหลด.
โมดูลให้การรายงานลำดับเหตุการณ์ (SOE) ออนบอร์ดด้วยความละเอียด 1 ms. การเปลี่ยนสถานะเอาต์พุตจะทริกเกอร์รายการ SOE. สถานะเอาต์พุตจะถูกกำหนดโดยอัตโนมัติโดยการวัดแรงดันและกระแสบนโมดูล.
โมดูลนี้ไม่ได้รับการอนุมัติสำหรับการเชื่อมต่อโดยตรงกับพื้นที่อันตราย และควรใช้ร่วมกับอุปกรณ์ป้องกันความปลอดภัยภายใน.

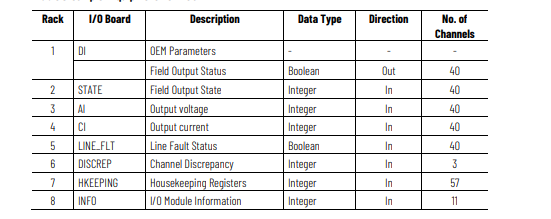

คำจำกัดความอุปกรณ์ที่ซับซ้อน T8461 I/O ประกอบด้วยแผง I/O แปดแผง, ที่อ้างอิงเป็นตัวเลขด้วยหมายเลขชั้นวาง:
โมดูลเอาต์พุตดิจิตอล TMR 24V DC/48V DC เป็นสมาชิกของช่วงที่เชื่อถือได้ของโมดูลอินพุต/เอาต์พุต (I/O). โมดูล I/O ที่เชื่อถือได้ทั้งหมดใช้ฟังก์ชันและรูปแบบร่วมกัน. ในระดับทั่วไปมากที่สุด, โมดูล I/O ทั้งหมดจะเชื่อมต่อกับอินเตอร์โมดูลบัส (IMB) ซึ่งให้พลังงานและช่วยให้สามารถสื่อสารกับโปรเซสเซอร์ TMR. นอกจากนี้, โมดูลทั้งหมดมีอินเทอร์เฟซภาคสนามที่ใช้เชื่อมต่อกับโมดูลเฉพาะ สัญญาณในสนาม. โมดูลทั้งหมดเป็นแบบโมดูลาร์ซ้ำซ้อน (tmr)
