Festo DSBC-80-200-PPVA-N3 1383340 ใหม่และต้นฉบับ คุณภาพสูง

ดีเอสบีซี-80-200-พีพีวีเอ-N3 1383340

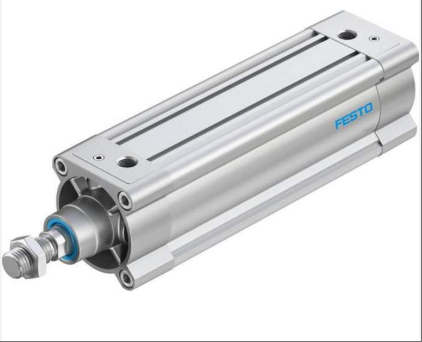

ผลิตภัณฑ์รุ่น DSBC-80-200-PPVA-N3 (1383340) เป็นกระบอกสูบมาตรฐานแบบทำงานสองทางที่มีความแม่นยำสูงซึ่งออกแบบมาโดยเฉพาะสำหรับระบบอัตโนมัติในอุตสาหกรรม โดยมีเส้นผ่านศูนย์กลางกระบอกสูบ 80 มม. และระยะชัก 200 มม. ซึ่งเป็นไปตามมาตรฐาน ISO 15552 โดยใช้โครงสร้างกระบอกสูบแบบโปรไฟล์และติดตั้งระบบบัฟเฟอร์ลมแบบปรับได้ (PPVA) ที่ปลายทั้งสองด้าน ช่วยลดแรงกระแทกและเสียงรบกวนได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งาน ผลิตภัณฑ์นี้มีลักษณะดังต่อไปนี้:

มีความแข็งแรงสูงและทนต่อการกัดกร่อน: แกนลูกสูบทำจากเหล็กอัลลอยด์สูงชุบโครเมียมแข็ง และกระบอกสูบทำจากอลูมิเนียมอัลลอยด์ขัดเงาและชุบอโนไดซ์เพื่อให้มั่นใจถึงความทนทานต่อการสึกหรอและการกัดกร่อน

การออกแบบแบบโมดูลาร์: รองรับประเภทอนุพันธ์และอุปกรณ์เสริมหลายประเภท (เช่น แกนลูกสูบสี่เหลี่ยม การแปลงป้องกันแรงบิด) เพื่อตอบสนองความต้องการแอปพลิเคชันที่แตกต่างกัน

การปิดผนึกที่มีประสิทธิภาพและแรงเสียดทานต่ำ: ซีลลูกสูบใช้วัสดุ TPE-U เพื่อให้มั่นใจถึงความน่าเชื่อถือในการปิดผนึกแบบสองทิศทางในขณะที่ลดความต้านทานแรงเสียดทาน

พารามิเตอร์การทำงานที่กว้าง: ช่วงแรงดันการทำงาน 0.4 บาร์ถึง 12 บาร์ อุณหภูมิการทำงาน -20 ° C ถึง 80 ° C เหมาะสำหรับอากาศอัดแห้งหรือสภาพแวดล้อมของตัวกลางการหล่อลื่น

โมเดลนี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น เครื่องจักร อิเล็กทรอนิกส์ บรรจุภัณฑ์ การพิมพ์ พลาสติก และหุ่นยนต์ และถือเป็นส่วนประกอบการดำเนินการที่เหมาะอย่างยิ่งสำหรับการดำเนินการงานการเคลื่อนที่แบบลูกสูบเชิงเส้นอย่างมีประสิทธิภาพในสายการผลิตอัตโนมัติ

ข้อมูลทางเทคนิคสำหรับ ดีเอสบีซี-80-200-พีพีวีเอ-N3 1383340

ข้อมูลจำเพาะ

เส้นผ่านศูนย์กลางลูกสูบ : 80 มม.

ระยะการเดินทาง: 200 มม.

เกลียวแกนลูกสูบ : M20 × 1.5

วิธีการติดตั้ง: ทางเลือก สอดคล้องกับมาตรฐาน ISO 15552

พารามิเตอร์การทำงาน

ช่วงแรงดันการทำงาน: 0.4 บาร์ถึง 12 บาร์

โหมดการทำงาน: การทำงานแบบคู่

ตัวกลางการทำงาน: อากาศอัด สอดคล้องกับมาตรฐาน ISO 8573-1:2010 [7:4:4]

ระดับความต้านทานการกัดกร่อน : ปานกลาง (CRC 2)

ช่วงอุณหภูมิแวดล้อม:- 20°C ถึง 80°C

พารามิเตอร์ประสิทธิภาพ

ค่าแรงเชิงทฤษฎีที่ 6 บาร์:

เดินหน้า : 3016 N

ขากลับ : 2721 N

พลังงานการกระทบปลาย: 1.8 J

ความยาวบัฟเฟอร์: 31 มม.

ประเภทบัฟเฟอร์: บัฟเฟอร์ลม ปรับได้ทั้งสองด้าน

พารามิเตอร์ทางกายภาพ

คุณภาพมือถือ:

มวลเคลื่อนที่ระยะชัก 0 มม.: 1590 ก.

มวลเคลื่อนที่พิเศษต่อระยะชัก 10 มม.: 39 ก.

น้ำหนักผลิตภัณฑ์:

น้ำหนักพื้นฐานสำหรับระยะชัก 0 มม.: 4500 กรัม

น้ำหนักเพิ่มเติมต่อระยะทาง 10 เมตร: 92 กรัม

วัสดุและการปิดผนึก

วัสดุกระบอกสูบ: โลหะผสมอลูมิเนียมขัดเงาแบบอโนไดซ์เรียบ

วัสดุแกนลูกสูบ: เหล็กอัลลอยด์สูง

วัสดุปิดผนึก: TPE-U (โพลียูรีเทน)

การติดตั้งและการเชื่อมต่อ

อินเทอร์เฟซนิวเมติกส์: เกลียวภายใน G3/8

การรองรับการติดตั้ง: สามารถติดตั้งสวิตช์ตรวจจับระยะใกล้ ขายึดติดตั้ง และอุปกรณ์เสริมอื่นๆ ได้

การใช้งานและข้อดี

พื้นที่การประยุกต์ใช้: เครื่องจักร อุปกรณ์อิเล็กทรอนิกส์ บรรจุภัณฑ์ การพิมพ์ การแปรรูปพลาสติก และระบบอัตโนมัติของหุ่นยนต์

ข้อดี: ความแม่นยำสูง แรงเสียดทานต่ำ ทนต่อการกัดกร่อน การออกแบบแบบโมดูลาร์ เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมต่างๆ

กระบอกสูบรุ่นนี้ตรงตามข้อกำหนดที่เข้มงวดสำหรับตัวกระตุ้นการเคลื่อนที่เชิงเส้นในระบบอัตโนมัติทางอุตสาหกรรมด้วยการกำหนดค่าที่มีประสิทธิภาพ เชื่อถือได้ และยืดหยุ่น
