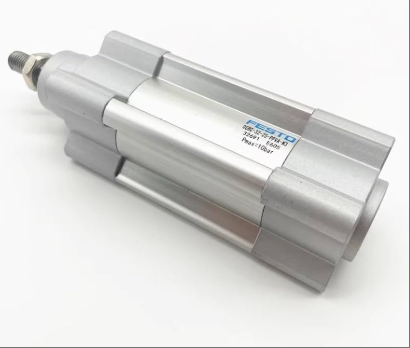

Festo DSBC-63-550-PPVA-N3 ใหม่และต้นฉบับ คุณภาพสูง

ดีเอสบีซี-63-550-พีพีวีเอ-เอ็น3

ผลิตภัณฑ์รุ่น DSBC-63-550-PPVA-N3 ของ Festo เป็นกระบอกสูบมาตรฐานแบบทำงานสองทิศทางประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับภาคอุตสาหกรรมอัตโนมัติ เส้นผ่านศูนย์กลางกระบอกสูบคือ 63 มม. พร้อมระยะชัก 550 มม. ใช้กระบอกสูบโลหะผสมอะลูมิเนียมขัดเงาแบบอะโนไดซ์ที่เรียบ จับคู่กับแกนลูกสูบเหล็กโลหะผสมสูง (เคลือบผิวด้วยการเคลือบโครเมียมแข็ง) เพื่อให้มั่นใจถึงความแข็งแรงและทนต่อการกัดกร่อนสูง กระบอกสูบมีระบบบัฟเฟอร์ลมปรับได้ที่ปลายทั้งสองด้าน ช่วยลดแรงกระแทกและเสียงรบกวนได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งาน ซีลลูกสูบทำจากวัสดุ TPE-U (โพลียูรีเทน) ช่วยให้มั่นใจถึงความน่าเชื่อถือของการปิดผนึกแบบสองทิศทางพร้อมทั้งลดความต้านทานแรงเสียดทาน รุ่นนี้เป็นไปตามมาตรฐาน ISO 15552 โดยมีช่วงแรงดันใช้งานตั้งแต่ 0.6 บาร์ถึง 12 บาร์ วัสดุที่ใช้ทำงานคืออากาศอัดที่เป็นไปตามมาตรฐาน ISO 8573-1:2010 [7:4:4] และรองรับการทำงานของวัสดุหล่อลื่น ผลิตภัณฑ์มีความต้านทานการกัดกร่อนปานกลาง (CRC ระดับ 2) และเหมาะสำหรับช่วงอุณหภูมิแวดล้อมตั้งแต่ -20 °C ถึง 80 °C เหมาะสำหรับสายการผลิตอัตโนมัติในหลายอุตสาหกรรม เช่น เครื่องจักร อิเล็กทรอนิกส์ บรรจุภัณฑ์ การพิมพ์ พลาสติก และหุ่นยนต์ และสามารถทำงานการเคลื่อนที่แบบลูกสูบเชิงเส้นได้อย่างมีประสิทธิภาพ

ข้อมูลทางเทคนิคสำหรับ ดีเอสบีซี-63-550-พีพีวีเอ-เอ็น3

รุ่น : DSBC-63-550-PPVA-N3

ข้อมูลจำเพาะของกระบอกสูบ

เส้นผ่านศูนย์กลางกระบอกสูบ : 63 มม.

ระยะเดินทาง: 550 มม.

ช่วงแรงดันการทำงาน: 0.6 บาร์ ถึง 12 บาร์ (หรือ 0.04 MPa ถึง 1.2 MPa)

ช่วงอุณหภูมิในการทำงาน:- 20°C ถึง 80°C

แรงและภาระ

แรงเชิงทฤษฎีที่ 6 บาร์ (จังหวะเดินหน้า): 1870 นิวตัน

แรงเชิงทฤษฎีที่ 6 บาร์ (ระยะชักกลับ): 1682 นิวตัน

รูปแบบบัฟเฟอร์

ประเภทบัฟเฟอร์: PPVA (มีบัฟเฟอร์ลมปรับได้ทั้งสองด้าน)

การติดตั้งและคำแนะนำ

วิธีการติดตั้ง: ติดตั้งผ่านเกลียวภายใน รองรับตำแหน่งการติดตั้งหลายตำแหน่ง

วิธีการนำทาง: การนำทางแกนลูกสูบเพื่อให้แน่ใจว่าการเคลื่อนที่มีเสถียรภาพ

การปิดผนึกและวัสดุ

ระบบซีล :

วัสดุซีลลูกสูบ: TPE-U (โพลียูรีเทน)

วัสดุของซีลก้านลูกสูบที่ขูดน้ำมัน: TPE-U (โพลียูรีเทน)

วัสดุปิดผนึกบัฟเฟอร์: TPE-U (โพลียูรีเทน)

วิทยาศาสตร์วัสดุ:

วัสดุกระบอกสูบ: โลหะผสมอลูมิเนียมขัดเงาแบบอโนไดซ์เรียบ

วัสดุลูกสูบ: โลหะผสมอลูมิเนียมขัดเงา

วัสดุแกนลูกสูบ: เหล็กอัลลอยด์สูง (ชุบผิวด้วยโครเมียมแข็ง)

วัสดุของน็อต: เหล็กชุบสังกะสี

วัสดุที่ใช้ทำลูกปืน : POM (โพลีออกซีเมทิลีน)

การตรวจจับตำแหน่ง

การตรวจจับตำแหน่ง: ตรวจจับผ่านสวิตช์ตรวจจับระยะใกล้ (การออกแบบเกลียวภายนอก)

ลักษณะอื่นๆ

โหมดการทำงาน: การทำงานแบบคู่

ตัวกลางการทำงาน: อากาศอัด สอดคล้องกับ ISO 8573-1:2010 [7:4:4]

ระดับความต้านทานการกัดกร่อน : CRC 2 (ความต้านทานการกัดกร่อนปานกลาง)

มวลเคลื่อนที่: 430 กรัม (ที่ระยะชัก 0 มม.)

ปัจจัยมวลเพิ่มเติมต่อระยะชัก 10 มม.: 62 ก.

ช่วงอุณหภูมิแวดล้อมที่ใช้ได้: - 20 °C ถึง 80 °C

พลังงานการกระแทกที่ปลาย: 1.3 J

ความยาวบัฟเฟอร์: 22 มม.

สถานการณ์การใช้งาน

เหมาะสำหรับอุปกรณ์อัตโนมัติที่ต้องการความแม่นยำสูง ช่วงชักยาว และทนต่อการกัดกร่อน เช่น อุตสาหกรรมเครื่องจักร อุปกรณ์อิเล็กทรอนิกส์ บรรจุภัณฑ์ การพิมพ์ พลาสติก และหุ่นยนต์

ข้อดีของผลิตภัณฑ์:

มีความแข็งแรงสูงและทนทานต่อการกัดกร่อน: ใช้แกนลูกสูบเหล็กกล้าอัลลอยด์สูงและกระบอกกระบอกสูบโลหะผสมอลูมิเนียมบริสุทธิ์เพื่อให้มั่นใจถึงการทำงานที่เสถียรในระยะยาว

แรงเสียดทานต่ำและประสิทธิภาพการปิดผนึก: วัสดุปิดผนึก TPE-U ช่วยลดความต้านทานแรงเสียดทานและปรับปรุงประสิทธิภาพการปิดผนึก

การออกแบบแบบโมดูลาร์: รองรับสิ่งที่แนบมาและตัวเลือกต่างๆ มากมาย การกำหนดค่าที่ยืดหยุ่น และตอบสนองความต้องการของแอปพลิเคชันที่แตกต่างกัน

ผลิตภัณฑ์รุ่นนี้ใช้กันอย่างแพร่หลายในด้านระบบอัตโนมัติทางอุตสาหกรรม และสามารถทำงานการเคลื่อนที่แบบลูกสูบเชิงเส้นได้อย่างมีประสิทธิภาพ

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก

4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2、การรับประกัน: 1 ปี

3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
