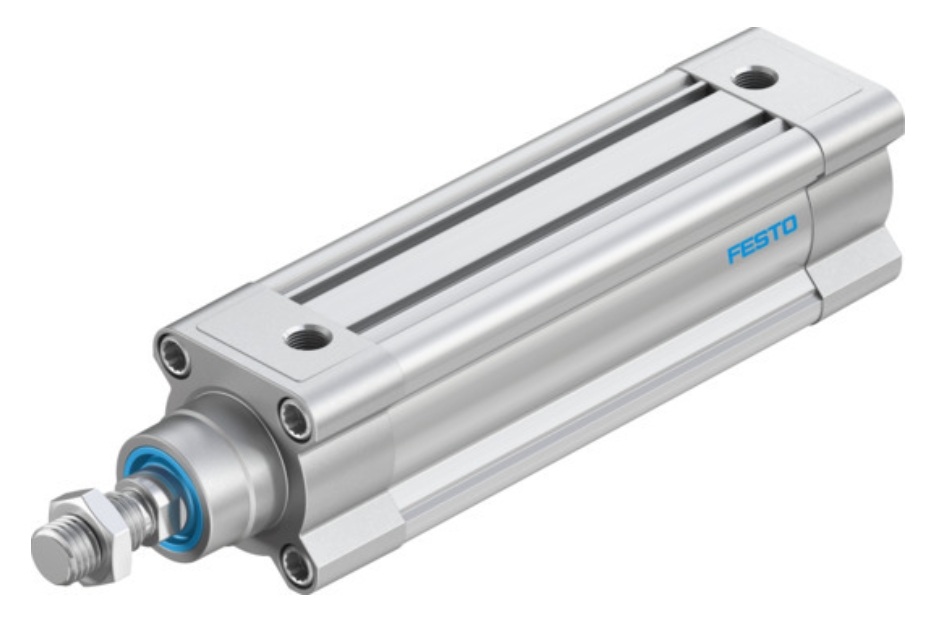

เฟสโต้ กระบอกฉีด ISO DSBC-50-125-PPVA-N3
คำอธิบาย
กระบอกลมซีรีส์ Festo DSBC ที่มีระบบรองรับลมแบบปรับได้ที่ปลายทั้งสองด้านของกระบอกตัวกระตุ้น กระบอกลูกสูบที่ทำจากเหล็กอัลลอยด์สูงทำให้มีประสิทธิภาพการทำงานที่ยอดเยี่ยม น้ำหนักโดยรวมต่ำ และอายุการใช้งานยาวนาน ตัวกระตุ้นลมแบบทำงานสองทิศทางเหล่านี้มีพอร์ตเชื่อมต่อคู่สำหรับใช้ลมอัดเพื่อเคลื่อนและหดตัวของลูกสูบในแนวเส้นตรง กระบอกลูกสูบแบบแม่เหล็กช่วยให้ตรวจจับตำแหน่งได้โดยไม่ต้องสัมผัสโดยใช้เซ็นเซอร์ระยะใกล้ที่ติดตั้งไว้ในช่องตามตัวกระบอกสูบ
กระบอกสูบลมแบบปรับแรงกระแทกได้รุ่น DSBC PPV มีลูกสูบปรับแรงกระแทกพิเศษที่ต่อกับลูกสูบหลัก ลูกสูบปรับแรงกระแทกนี้จะสร้างเบาะลมเพื่อดูดซับพลังงานในตำแหน่งปลายสุด สร้างและปล่อยอากาศออกในลักษณะที่กำหนด วิธีการดูดซับพลังงานนี้ทำให้กระบอกสูบเหล่านี้เหมาะสำหรับการรับน้ำหนักปานกลางถึงหนักและการใช้งานความเร็วสูง
ข้อมูล
ตรงตามมาตราฐาน ISO 15552
ช่องสำหรับติดตั้งเซ็นเซอร์แบบฝังเรียบ
การออกแบบแรงเสียดทานต่ำช่วยให้ทำงานต่อเนื่องได้
เบาะรองปลายปรับได้ช่วยลดเสียงและการสั่นสะเทือน
แกนลูกสูบเหล็กกล้าอัลลอยด์สูงพร้อมข้อต่อแบบเกลียว
มีความยาวช่วงชักและขนาดกระบอกสูบให้เลือกหลากหลาย ซึ่งสามารถกำหนดค่าให้เหมาะกับการใช้งานที่หลากหลายได้
การทำงานแบบสองทาง
ข้อมูลทางเทคนิค
จังหวะ:125 มม.
เส้นผ่านศูนย์กลางลูกสูบ-50 มม.
การกันกระแทก-ระบบกันกระแทกแบบลม ปรับได้ทั้งสองด้าน
ตำแหน่งการติดตั้ง-ไม่จำเป็น
ออกแบบ-ลูกสูบ แกนลูกสูบ กระบอกลูกสูบ
การตรวจจับตำแหน่ง-ผ่านสวิตช์แบบ Proximity
เครื่องหมาย-00991235
ตัวแปร-แกนลูกสูบที่ปลายด้านหนึ่ง
แรงดันการทำงาน-0.04 เมกะปาสคาล ... 1.2 เมกะปาสคาล
แรงดันการทำงาน-0.4 บาร์ ... 12 บาร์
โหมดการทำงาน-การแสดงสองต่อสอง
สื่อปฏิบัติการ-อากาศอัดตามมาตรฐาน ISO 8573-1:2010 [7:4:4]
หมายเหตุเกี่ยวกับการดำเนินงานและตัวกลางนำร่อง-การทำงานด้วยการหล่อลื่นเป็นไปได้ (ในกรณีนี้จำเป็นต้องใช้การทำงานด้วยการหล่อลื่นอยู่เสมอ)
ระดับความต้านทานการกัดกร่อน CRC-2 - ความเครียดจากการกัดกร่อนปานกลาง
การปฏิบัติตามมาตรฐานของ LABS (PWIS)-VDMA24364-B1/B2-แอล
อุณหภูมิโดยรอบ--20 องศาเซลเซียส ... 80 องศาเซลเซียส
พลังงานการกระแทกในตำแหน่งปลาย-1 เจ
แรงเชิงทฤษฎีที่ 0.6 MPa (6 บาร์, 87 psi), ระยะชักกลับ-990 น.
แรงเชิงทฤษฎีที่ 0.6 MPa (6 บาร์, 87 psi), ระยะชักล่วงหน้า-1178 น.
มวลเคลื่อนที่สำหรับระยะชัก 0 มม.-365 กรัม
มวลเคลื่อนที่เพิ่มเติมต่อระยะชัก 10 มม.-25 กรัม
น้ำหนักพื้นฐานสำหรับระยะชัก 0 มม.：1190 กรัม
น้ำหนักเพิ่มเติมต่อระยะชัก 10 มม.：56 กรัม
ประเภทการติดตั้ง：แบบมีรูทะลุ พร้อมอุปกรณ์เสริม
การเชื่อมต่อแบบลม：G1/4
วัสดุสกรูคอ: สแตนเลสสตีลอัลลอยด์สูง
วัสดุหุ้ม: โลหะผสมอลูมิเนียมดัด
วัสดุกระบอกสูบ: โลหะผสมอลูมิเนียมดัด
วัสดุก้านลูกสูบ：TPE-U(PU)
วัสดุซีลบัฟเฟอร์：TPE-U(PU)
วัสดุกันกระแทก: POM
วัสดุกระบอกสูบ: โลหะผสมอะลูมิเนียมชุบอะโนไดซ์เรียบ
วัสดุน็อต: เหล็กชุบสังกะสี
วัสดุที่ใช้ทำลูกปืน：POM
วัสดุสกรูคอ：เหล็กชุบสังกะสี
ค้นหาอุปกรณ์เสริมที่สมบูรณ์แบบเพื่อทำให้การประกอบผลิตภัณฑ์ของคุณเสร็จสมบูรณ์
เอสจีเอส-M16X1,5
SG-M16X1,5
สเอ็นซีบี-50
เอฟเค-เอ็ม16X1,5
