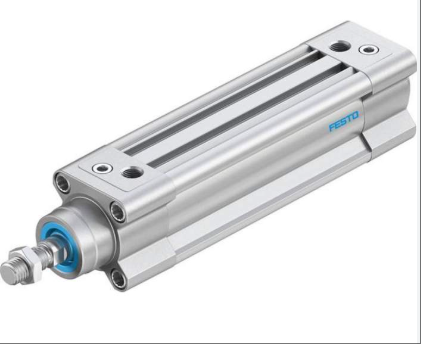

Festo DSBC-32-80-PPVA-N ใหม่และต้นฉบับ คุณภาพสูง

ดีเอสบีซี-32-80-พีพีวีเอ-เอ็น

Festo DSBC-32-80-PPVA-N เป็นกระบอกสูบแบบทำงานสองทางมาตรฐาน ISO ที่ออกแบบมาสำหรับการใช้งานอัตโนมัติที่มีความแม่นยำสูงและโหลดสูง โดยมีคุณสมบัติหลักๆ ดังนี้:

โครงสร้างและประสิทธิภาพการทำงาน:

กระบอกสูบมีเส้นผ่านศูนย์กลาง 32 มม. และระยะชัก 80 มม. ผลิตจากกระบอกสูบอะลูมิเนียมอัลลอยด์หลอมที่ผ่านการขัดผิวเรียบ และมีน้ำหนักประมาณ 11 กก.

การออกแบบแกนลูกสูบปลายคู่ โดยมีค่าแรงช่วงชักหน้าและหลังคงที่ แรงที่ใช้ตามทฤษฎีจะถึง 483 นิวตัน (ที่ 6 บาร์)

ระบบบัฟเฟอร์ตำแหน่งขั้วต่อคันเร่งแบบควบคุมตนเอง ปรับบัฟเฟอร์ได้ทั้งสองด้านเพื่อปรับให้เข้ากับการเปลี่ยนแปลงของโหลดและความเร็ว

การติดตั้งและความเข้ากันได้:

จัดเตรียมวิธีการต่างๆ เช่น การติดตั้งแบบหน้าแปลน การติดตั้งแบบแกนหู (เช่น SBN-20/25) และการติดตั้งแบบแกนหูคู่ (เช่น SNCB-32)

รองรับแกนลูกสูบเกลียว M10 × 1.25 สามารถจับคู่กับลูกปืนข้อต่อ (SGS-M10 × 1.25), ต่างหูคู่ (SG-M10 × 1.25) และอุปกรณ์เสริมอื่นๆ

ช่วงแรงดันการทำงานอยู่ที่ 1-10 บาร์ และตัวกลางการทำงานคืออากาศอัด (สอดคล้องกับมาตรฐาน ISO 8573-1:2010)

การใช้งานและข้อดี:

เหมาะสำหรับการหยิบและวางงาน การปรับสมดุลโหลด และสถานการณ์ที่มีการเคลื่อนไหวแบบไดนามิกสูง เช่น เอฟเฟกเตอร์ปลายแขนหุ่นยนต์และระบบป้อนคงที่

การออกแบบที่กะทัดรัด สวิตช์แม่เหล็กสามารถยืนยันได้จาก 4 ทิศทาง ท่อแนวแกน (เส้นผ่านศูนย์กลาง 6/10) ประหยัดพื้นที่ในการติดตั้ง

ความแม่นยำในการนำทางสูง ทนทานต่อแรงด้านข้างได้ดี ไม่จำเป็นต้องใช้การหล่อลื่นเพิ่มเติม

โมเดลนี้ได้กลายเป็นโซลูชันที่ต้องการสำหรับตัวกระตุ้นการเคลื่อนที่เชิงเส้นในอุปกรณ์อัตโนมัติ เนื่องจากมีความน่าเชื่อถือสูง การติดตั้งที่ยืดหยุ่น และการควบคุมที่แม่นยำ

ข้อมูลทางเทคนิคสำหรับ ดีเอสบีซี-32-80-พีพีวีเอ-เอ็น

รุ่น : DSBC-32-80-PPVA-N

ประเภท: กระบอกสูบคู่มาตรฐาน ISO

เส้นผ่านศูนย์กลางลูกสูบ : 32 มม.

ระยะการเดินทาง: 80 มม.

โหมดการทำงาน: การทำงานแบบคู่

แรงดันใช้งาน: 0.6 บาร์~12 บาร์

ตัวกลางการทำงาน: อากาศอัด (เป็นไปตามมาตรฐาน ISO 8573-1:2010 [7:4:4])

พารามิเตอร์ประสิทธิภาพ

แรงเชิงทฤษฎีที่ 6 บาร์:

เดินหน้า : 483 N

ตอบกำหนดการเดินทาง : 415 น.

คุณภาพมือถือ:

ที่ระยะชัก 0 มม. : 110 ก.

เพิ่มทุก ๆ ระยะชัก 10 มม. : 27 ก.

น้ำหนักพื้นฐาน: 465 กรัม

ปัจจัยมวลเพิ่มเติมต่อระยะชัก 10 มม.: 9 ก.

พลังงานกระทบตำแหน่งปลายทาง: 0.4 J

ความยาวบัฟเฟอร์: 20มม.

โครงสร้างและวัสดุ

วิธีการบัฟเฟอร์: บัฟเฟอร์อากาศปรับได้ (PPV) ที่ปลายทั้งสองด้าน

เกลียวแกนลูกสูบ : M10x1.25

ตำแหน่งการติดตั้ง: ทุกที่

การตรวจจับตำแหน่ง: ใช้สำหรับเซ็นเซอร์ระยะใกล้

วัสดุกระบอกสูบ: โลหะผสมอลูมิเนียมหลอม

วัสดุแกนลูกสูบ: เหล็กอัลลอยด์สูง ทนต่อการกัดกร่อน

วัสดุปิดผนึก: TPE-U（PU）

วัสดุหุ้ม: อลูมิเนียมหล่อเคลือบ

สภาพแวดล้อมและความเข้ากันได้

อุณหภูมิแวดล้อม:- 20°C ~ 80°C

ระดับความต้านทานการกัดกร่อน : CRC 2

ข้อต่อลม : G1/8

ประเภทการติดตั้ง: เกลียวภายใน (ตัวเมีย) เสริม พร้อมอุปกรณ์เสริม

การใช้งานและข้อดี

การเคลื่อนไหวแบบไดนามิกสูง เหมาะสำหรับฉากที่มีการเคลื่อนไหวความเร็วสูงและไม่หยุดนิ่ง

การออกแบบแรงเสียดทานต่ำ: แรงดันเริ่มต้นต่ำ ตอบสนองแบบไดนามิกรวดเร็ว

ฟังก์ชั่นการยึด: สามารถรักษาตำแหน่งของแกนลูกสูบในระหว่างการโหลดสลับกันหรือการรั่วไหลของระบบ

การใช้งานที่ปลอดภัย: ต้องมีมาตรการเพิ่มเติมเพื่อปฏิบัติตามข้อกำหนดเครื่องจักรของสหภาพยุโรป (เช่น EN 13849)

มาตรฐานที่เกี่ยวข้อง

สอดคล้องกับมาตรฐาน ISO 15552

วัสดุเป็นไปตามข้อกำหนด RoHS
