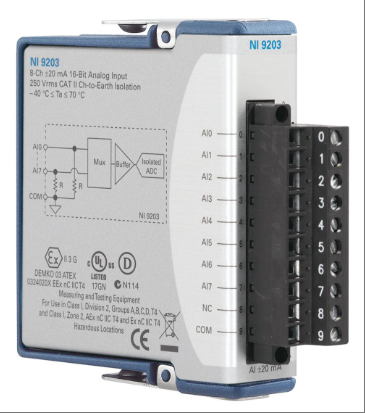

NI-9203
NI-9203 เป็นโมดูลอินพุตกระแสไฟฟ้าซีรีส์ C 8 ช่องประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับระบบควบคุมและการตรวจสอบอุตสาหกรรม โมดูลนี้รองรับช่วงอินพุต ± 20mA ด้วยความละเอียด 16 บิตและอัตราการสุ่มตัวอย่างสูงสุด 200kS/s และสามารถจับการเปลี่ยนแปลงสัญญาณแบบไดนามิกได้อย่างแม่นยำ ข้อได้เปรียบหลักของโมดูลนี้คือมีแผงกั้นแยกสัญญาณคู่ (แยกสัญญาณ 250Vrms) จากช่องสัญญาณไปยังขั้วต่อกราวด์ ซึ่งทำให้เกิดการแยกสัญญาณไฟฟ้าระหว่างสัญญาณและแหล่งจ่ายไฟผ่านวงจรแยกสัญญาณอิสระ ช่วยลดการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพและรับประกันความปลอดภัยของระบบ โมดูลนี้ใช้วิธีการเชื่อมต่อขั้วต่อแบบโบลต์ ซึ่งเข้ากันได้กับเวอร์ชันเคลือบปิดผนึกเพื่อปรับให้เข้ากับสภาพแวดล้อมที่มีความชื้นหรือกัดกร่อน ทำให้มีการเชื่อมต่อทางกายภาพและการป้องกันที่เชื่อถือได้ ผลิตภัณฑ์นี้เข้ากันได้อย่างกว้างขวางกับระบบฝังตัว CompactRIO เคสขยายซีรีส์ R และแพลตฟอร์ม CompactDAQ รองรับไดรเวอร์ NI DAQmx และสภาพแวดล้อมการพัฒนา LabVIEW เหมาะสำหรับระบบอัตโนมัติอุตสาหกรรม การควบคุมกระบวนการ และสถานการณ์การทดสอบการวิจัยทางวิทยาศาสตร์ โดยมอบโซลูชันการรับสัญญาณกระแสไฟฟ้าที่มีความแม่นยำสูงและความน่าเชื่อถือสูงให้กับผู้ใช้
ข้อมูลทางเทคนิคสำหรับ NI-9203
ประสิทธิภาพไฟฟ้าแกนกลาง
ช่วงอินพุต: รองรับการวัดสัญญาณกระแสไฟฟ้าแบบทิศทางสองทางตั้งแต่ -20mA ถึง 20mA ครอบคลุมช่วงเอาต์พุตทั่วไปของเซนเซอร์อุตสาหกรรม
ความละเอียด: การแปลงความแม่นยำสูงทำได้โดยใช้ ADC 16 บิต โดยมีการเปลี่ยนแปลงกระแสไฟที่สามารถแยกแยะได้ขั้นต่ำประมาณ 0.61 μ A (ภายในช่วง 20mA)
อัตราการสุ่มตัวอย่าง: อัตราการสุ่มตัวอย่างสูงสุดคือ 200kS/s ซึ่งตรงตามข้อกำหนดในการรับสัญญาณไดนามิกความเร็วสูง
ลักษณะการแยกและการป้องกัน
การแยกช่องสัญญาณ: ติดตั้งด้วยความสามารถในการแยกช่องสัญญาณกราวด์อย่างต่อเนื่อง 250Vrms ได้รับการรับรองจาก UL/IEC
การระงับชั่วคราว: การติดตั้งแผงกั้นแยกแบบคู่ช่วยต้านทานการรบกวนทางแม่เหล็กไฟฟ้าในสถานที่อุตสาหกรรมได้อย่างมีประสิทธิภาพ
ระดับการป้องกัน: การป้องกัน IP30 โดยรวม รองรับตัวเลือกการเคลือบปิดผนึก
การออกแบบเชิงกลและการเชื่อมต่อ
การกำหนดค่าโมดูล: โครงสร้างกะทัดรัดซีรีส์ C ช่องเดียว เข้ากันได้กับแพลตฟอร์ม CompactRIO/CompactDAQ
ประเภทขั้วต่อ: ติดตั้งด้วยขั้วต่อแบบสลัก รองรับการเสียบและถอดปลั๊กไฟ
อุณหภูมิในการทำงาน: เหมาะสำหรับช่วงอุณหภูมิกว้างตั้งแต่ -20 ℃ ถึง 55 ℃ พร้อมความทนต่อการสั่นสะเทือน 3g (5-500Hz)
ความสามารถในการประมวลผลสัญญาณ
การกำหนดค่าช่องสัญญาณ: อินพุตอะนาล็อกปลายเดียว 8 ช่อง รองรับการขยายโหมดดิฟเฟอเรนเชียล
การกรองแบบป้องกันการเกิดรอยหยัก: ตัวกรองดิจิทัลแบบตั้งโปรแกรมได้ในตัวพร้อมความถี่ตัดที่ปรับได้
ความแม่นยำในการสอบเทียบ: ข้อผิดพลาดช่วงเต็ม ≤ ± 0.05% เสถียรภาพในระยะยาวที่ยอดเยี่ยม
การรับรองและการปฏิบัติตาม
การรับรองความปลอดภัย: ได้รับการรับรองตามมาตรฐานสากล เช่น UL 61010-1 และ IEC 61010-1
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า: สอดคล้องกับมาตรฐานการแผ่รังสี CISPR 11 Class A และตรงตามข้อกำหนดด้านภูมิคุ้มกันของ IEC 61326
การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: สอดคล้องกับข้อกำหนด RoHS/REACH วัสดุหน่วงการติดไฟที่ปราศจากฮาโลเจน
บริการของเรา:
1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี
2、ราคาของเราแข่งขันได้มาก
3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก
4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง
การบรรจุและการจัดส่ง:
1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!
2、การรับประกัน: 1 ปี
3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง
4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน
5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
